Đo ống xả cho ống bọc cách nhiệt bằng bazan đan

Phần ống thẳng có thể nhìn thấy thường là phần dễ đo nhất. Ống bọc có thể phải đi qua một gờ kẹp, mặt bích, gờ cảm biến hoặc mối hàn trước khi đến đoạn ống thẳng đó. Nếu hệ thống ống xả đã được lắp ráp, hướng lắp đặt có sẵn có thể quan trọng hơn kích thước ống danh nghĩa. Ghi lại cả kích thước ống và đường đi của ống bọc.

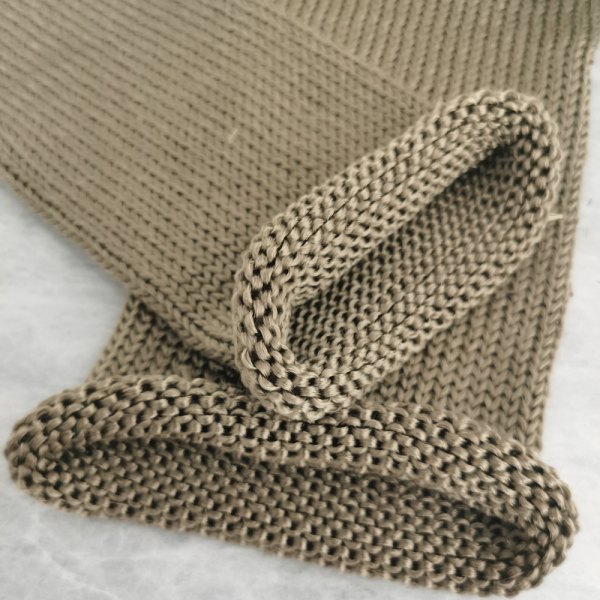

BSTFLEX cung cấpống bọc cách nhiệt bằng vải bazan dệt kimDùng cho đường ống xả của động cơ và máy phát điện. Bảng kích thước được công bố liệt kê đường kính trong danh nghĩa là 25, 38, 50, 63, 76, 90, 102 và 127 mm, các kích thước khác theo yêu cầu. Đây là các kích thước ban đầu để thử lắp đặt, không phải là sự đảm bảo rằng một ống lót cụ thể sẽ vừa khít với mọi phụ kiện trên đường ống có đường kính đó.

Đánh dấu phần cần được che phủ

Hãy bắt đầu bằng một bức ảnh hoặc bản vẽ toàn bộ đường ống xả. Đánh dấu phần nóng cần che phủ, điểm bắt đầu và kết thúc của nó, và cảm biến, giá đỡ, móc treo, kẹp và khớp nối bảo dưỡng gần nhất. Ghi lại bất kỳ phần nào phải luôn dễ tiếp cận để kiểm tra hoặc bảo trì. Một ống bọc che phủ kết nối cảm biến trên bản vẽ có thể gây ra sự cố khi bảo trì ngay cả khi đường kính của nó chính xác.

Đo dọc theo đường tâm của ống, bao gồm cả các đoạn uốn cong, thay vì đo một đường thẳng giữa hai đầu của ống bọc. Nếu ống bọc cần được cắt trước khi lắp đặt, hãy ghi lại chiều dài phủ mong muốn trên phần đã lắp đặt và yêu cầu thỏa thuận về lượng cắt sau khi lắp thử mẫu. Các đoạn uốn cong và sự thay đổi đường kính có thể làm thay đổi cách ống bọc bằng vải nằm trên ống; chiều dài cắt trên mặt phẳng cần được kiểm tra trên cụm lắp ráp thực tế.

Ghi lại đường kính ngoài của ống tại nhiều điểm khác nhau.

Đo đường kính ngoài của ống tại vị trí lắp đặt ống bọc, bao gồm cả lớp sơn, lớp phủ hoặc lớp cố định khác nếu có. Lấy số liệu gần cả hai đầu và xuyên qua phần nóng nhất. Đối với ống được chế tạo, lưu ý độ méo, các mối hàn và các bậc thang có thể làm vướng ống bọc trong quá trình lắp đặt. Cho biết số liệu được cung cấp là kích thước mẫu đo được hay là dung sai sản xuất tối đa trên bản vẽ của nhà sản xuất thiết bị gốc (OEM).

Hãy sắp xếp các kích thước theo một trình tự đơn giản, ví dụ: đường kính ngoài của ống thẳng; đường kính ngoài của phần mở rộng; kích thước tối đa của phụ kiện; chiều dài đường tâm được che phủ. Ghi chú cho từng vị trí trên ảnh. Điều này giúp phân biệt được ống bọc cần ôm sát ống với khoảng hở chỉ cần thiết cho việc lắp đặt.

Hãy tìm chướng ngại vật lớn nhất trên đường lắp đặt.

Hãy quyết định xem ống lót sẽ được lắp trước hay sau khi hệ thống ống xả được hàn và lắp ráp. Đối với ống lót kiểu trượt được lắp đặt sau đó, hãy đo kích thước lớn nhất mà nó phải đi qua từ đầu hở đến vị trí cuối cùng. Tùy thuộc vào bố cục, đó có thể là đầu loe, mặt bích, khớp nối, vòng hàn, gờ kẹp hoặc gờ cảm biến. Một khớp nối không đều cũng cần được thử nghiệm thực tế: một lần đo bằng thước kẹp không thể cho thấy nó bám vào mối hàn như thế nào khi bị kéo quanh một khúc cua.

Không nên cho rằng đường kính trong danh nghĩa được công bố là đường kính lắp đặt tối đa của ống nối. Mức độ giãn nở và độ khít sau khi giãn nở phụ thuộc vào cấu tạo và kích thước cụ thể. Hãy yêu cầu mẫu hoặc phạm vi giãn nở được phê duyệt cho ống nối dự kiến, sau đó kiểm tra xem nó có thể vượt qua vật cản mà không bị hư hại và vẫn che phủ đường ống như dự định hay không.

Lưu ý các chỗ uốn cong, các đầu mút và các bộ phận lân cận.

Đối với mỗi đoạn uốn cong, hãy cung cấp đường kính ngoài của ống, bán kính uốn cong (nếu biết) và góc uốn hoặc hình ảnh rõ nét. Lưu ý bất kỳ khe hở nhỏ nào với khung hoặc vỏ bọc có thể ngăn cản việc kéo ống bọc vào đúng vị trí. Nếu cả hai đầu ống bị chặn bởi các bộ phận lớn hơn, hãy chỉ rõ giai đoạn lắp ráp mà ống bọc có thể được lắp đặt.

Chỉ rõ vị trí cuối của ống bọc so với mặt bích, kẹp hoặc móc treo. Các đầu hoàn thiện phải được định vị sao cho khớp nối ống xả vẫn có thể được lắp ráp và kiểm tra. Nếu cần giữ cố định đầu, hãy nêu rõ phương pháp đề xuất và xác nhận rằng phần cứng được chọn phù hợp với nhiệt độ và khoảng cách tại chỗ. Không đặt kẹp hoặc dây buộc ở vị trí cản trở cảm biến hoặc khớp nối bảo dưỡng.

Bao gồm các điều kiện vận hành trong bản vẽ.

Chỉ riêng kích thước ống không thể xác định được sự phù hợp về nhiệt. Hãy cung cấp nhiệt độ bề mặt ống đo được hoặc dự kiến, thời gian hoạt động bình thường, nhiệt độ đỉnh điểm và môi trường tiếp xúc. Trang sản phẩm của KBS có trích dẫn các thông số hoạt động và nhiệt độ đỉnh điểm trong phần tính năng và cũng có một bảng thông số kỹ thuật; hãy yêu cầu thông số kỹ thuật hiện hành và cơ sở thử nghiệm cho cấu trúc cụ thể đang được cung cấp. Nhiệt độ khí thải và nhiệt độ bề mặt ống là hai phép đo khác nhau, và không phép đo nào tự nó thể hiện nhiệt độ bề mặt bên ngoài của ống bọc đã lắp đặt.

Trong trường hợp cần thêm lớp cách nhiệt do có dây dẫn, ống dẫn hoặc sàn xe ở gần đó, hãy xác định vị trí và nhiệt độ cho phép của chúng. Kiểm tra hệ thống đề xuất trong điều kiện vận hành thực tế nếu nhiệt độ bề mặt mục tiêu hoặc khoảng cách an toàn là yếu tố quan trọng. Kết quả thực tế phụ thuộc vào đường ống, lưu lượng, điều kiện môi trường và cách lắp đặt.

Những giấy tờ cần gửi kèm theo yêu cầu báo giá (RFQ)

• Ứng dụng và bản vẽ hoặc hình ảnh thể hiện toàn bộ đường dẫn khí thải.
• Đường kính ngoài của ống tại phần được che phủ và dung sai sản xuất của nó.
• Đường kính và hình dạng của mọi mặt bích, vòng cổ hoặc phụ kiện mà ống bọc phải đi qua.
• Chiều dài vùng phủ sóng được đo dọc theo đường ống, bao gồm cả vị trí uốn cong và vị trí cuối đường ống.
• Giai đoạn và hướng lắp đặt, bao gồm cả các đầu ống bị tắc nghẽn.
• Nhiệt độ bề mặt ống bình thường và nhiệt độ đỉnh, thời gian tiếp xúc và các yêu cầu thử nghiệm.
• Số lượng, chiều dài từng đoạn hoặc từng cuộn cần thiết, và phương pháp duyệt mẫu.

Hãy gửi các số đo này qua...Trang sản phẩm tay áo dệt kim bazan của KBSHãy yêu cầu đường kính trong danh nghĩa đề xuất, dung sai kích thước, xác nhận cấu trúc và một mẫu cho tuyến lắp đặt thực tế. Mẫu đó là cách nhanh nhất để giải quyết hai câu hỏi mà bản vẽ không thể trả lời: ống bọc vượt qua chướng ngại vật lớn nhất như thế nào và nó nằm trên đường ống hoàn thiện ra sao.
