Ống bọc sợi alumina cho dây điện lò nung: Các câu hỏi về kích thước và nhiệt độ

Dây dẫn của nhiệt ngẫu được định tuyến bên cạnh thành lò có thể gặp nhiệt độ khác với cáp đi qua một khe hở nóng. Cả hai đều có thể cần một ống bọc bảo vệ, nhưng mức độ tiếp xúc, cấu trúc dây và khoảng hở lắp đặt của chúng là khác nhau. Việc chỉ gửi điểm đặt của lò và kích thước dây danh định sẽ khiến việc lựa chọn ống bọc phù hợp trở nên khó khăn.

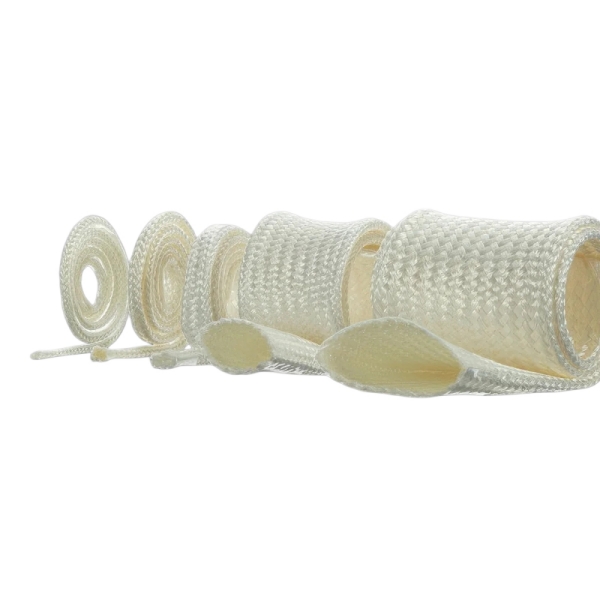

Sản phẩm Ống bọc sợi Alumina là một loại vải dệt hình ống linh hoạt dùng để bảo vệ ở nhiệt độ cao cho dây điện, cáp và các linh kiện dài khác. Trước khi chỉ định sản phẩm này cho một cụm lò, hãy xác định ống bọc sẽ tiếp xúc với những gì, vị trí của nó nóng đến mức nào và hệ thống dây điện đã có lớp cách điện đủ tiêu chuẩn của riêng mình hay chưa.

Đo lường mức độ tiếp xúc tại ống bọc

Bắt đầu bằng tuyến đường thực tế. Đánh dấu phần bên trong vùng nóng, phần gần cửa hoặc lỗ kiểm tra, và đoạn chuyển tiếp sang tuyến cáp mát hơn. Xác định xem ống bọc có tiếp xúc trực tiếp với bề mặt nóng, nhiệt bức xạ, không khí chuyển động, việc mở cửa lò trong thời gian ngắn hay quá trình gia nhiệt và làm mát lặp đi lặp lại hay không. Bản thân nhiệt độ quy trình không mô tả được nhiệt độ tại mọi điểm dọc theo ống bọc.

Đối với mỗi phần, hãy cung cấp nhiệt độ liên tục dự kiến, thời gian tiếp xúc ngắn cao nhất và thời gian duy trì. Nêu rõ tần suất thiết bị thực hiện chu kỳ nhiệt. Nếu các giá trị đó đến từ một phép tính thay vì phép đo, hãy cho nhà cung cấp biết những giả định nào đã được sử dụng. Yêu cầu dữ liệu nhiệt độ của cấu trúc ống bọc đã chọn và các điều kiện dưới đó mức định mức được thiết lập. Chỉ riêng loại sợi không phải là một mức định mức nhiệt độ hoàn chỉnh cho ống bọc hoàn thiện hoặc cáp được bảo vệ.

Xác định kích thước dựa trên cáp đã lắp đặt, chứ không phải lõi dẫn điện

Đo đường kính ngoài của toàn bộ cáp hoặc bó dây tại điểm ống bọc sẽ được đặt vào. Bao gồm lớp cách điện hiện có, lớp vỏ bảo vệ và bất kỳ lớp nào khác bên dưới ống bọc alumina. Nếu ống bọc phải trượt qua đầu nối, đầu cốt (crimp) hoặc đầu cực, hãy cung cấp kích thước ngoài tối đa của bộ phận đó và chiều dài lắp đặt có sẵn.

Cũng cần ghi nhận các đoạn uốn cong, nhánh rẽ và các vị trí cáp được giữ bằng kẹp. Kiểu bện hình ống có thể thay đổi đường kính khi được lắp vào, điều này có thể làm thay đổi độ che phủ và độ dày thành ống dọc theo tuyến. Thử nghiệm một đoạn ngắn trên bộ phận lớn nhất, sau đó kiểm tra độ khít của nó trên phần nhỏ nhất. Kiểm tra xem lớp bện có bị bung ra, vướng, búi lại hoặc cọ xát vào cạnh kim loại hay không. Xác nhận chiều dài cuối cùng sau khi ống bọc được lắp đặt và các đầu được hoàn thiện.

Tách biệt bảo vệ nhiệt khỏi tiêu chuẩn điện

Một lớp vải dệt gốm xung quanh dây dẫn có thể tạo thành một lớp của cụm dây dẫn. Nó không xác định mức điện áp của cụm đó. Hãy cho nhà cung cấp biết liệu ống bọc sẽ phủ lên một loại cáp đã được cách điện, dây dẫn bộ gia nhiệt, dây dẫn nhiệt ngẫu hay một linh kiện khác. Nếu thiết kế dựa vào ống bọc để cách điện, hãy chỉ định phương pháp thử nghiệm, điện áp, điều kiện môi trường và tài liệu cần thiết cho chính xác cấu trúc đang được mua.

Xem xét giới hạn nhiệt độ của riêng dây dẫn, vật liệu đầu cuối và tuyến đường xuyên qua lò. Ống bọc không thể làm tăng nhiệt độ cho phép của một lõi dẫn điện, lớp vỏ hoặc đầu nối không phù hợp. Khi cáp có thể tiếp xúc với kim loại tấm sắc nhọn, thiếtạc bị di chuyển hoặc vật liệu nóng chảy, hãy mô tả riêng mức độ tiếp xúc đó để toàn bộ cụm bảo vệ có thể được đánh giá. Đừng giả định rằng một lớp vải dệt không được phủ sẽ tạo ra một hàng rào kín chống lại chất lỏng hoặc mài mòn nặng.

Xác nhận cấu trúc vải dệt

Hỏi xem loại cấp sợi và cấu trúc sợi nào sẽ được cung cấp. trang sản phẩm mô tả một ống bọc hình ống làm từ alumina và đề cập đến các dạng bện hoặc dệt. Đối với một đơn hàng sản xuất, hãy xác nhận dạng nào áp dụng cho kích thước của bạn, thành phần đã công bố, bất kỳ xử lý hoàn thiện nào, dung sai đường kính trong và chiều dài cung cấp. Nếu cụm lắp ráp yêu cầu ít bị rụng sợi hoặc xử lý cắt đầu cụ thể, hãy biến điều đó thành một phần của việc phê duyệt mẫu.

Một thử nghiệm lắp đặt ngắn là rất hữu ích trước khi đặt hàng nguyên cuộn. Lắp ống bọc ứng viên vào một loại cáp đại diện và cho chạy qua các kẹp và khe hở dự định. Kiểm tra bán kính uốn, khả năng giữ đầu, lối vào để bảo trì và khoảng hở với các bộ phận xung quanh. Nếu cụm lắp ráp sẽ tiếp xúc với thử nghiệm nhiệt có kiểm soát, hãy sử dụng vật liệu dây và đầu cuối thực tế và kiểm tra chúng sau chu kỳ quy định.

Những gì cần bao gồm trong yêu cầu

• Bản phác thảo hoặc ảnh chụp hiển thị tuyến đường lò, vùng nóng, các khe hở, kẹp và chiều dài được bảo vệ.
• Đường kính ngoài của cáp hoặc bó cáp, đường kính phụ kiện tối đa và khoảng hở lắp đặt có sẵn.
• Mức tiếp xúc liên tục và ngắn hạn tại ống bọc, cộng với chu kỳ gia nhiệt và bất kỳ tiếp xúc hoặc nhiệt bức xạ nào.
• Lớp cách điện hiện có của dây và bất kỳ thử nghiệm điện hoặc tài liệu nào mà cụm hoàn thiện yêu cầu.
• Tiếp xúc với sự mài mòn, bắn tóe, hóa chất hoặc thao tác bảo trì lặp đi lặp lại.
• Số lượng mẫu yêu cầu, chiều dài cuộn hoặc đoạn cắt, mức sử dụng hàng năm ước tính và các bước kiểm tra nghiệm thu.

Gửi các chi tiết đó kèm theo bản vẽ đến BSTFLEX. Chúng tôi có thể xem xét cấu trúc ống bọc được yêu cầu và chuẩn bị mẫu để kiểm tra độ khít và ứng dụng. Xác nhận dữ liệu kỹ thuật dành riêng cho cấp độ và các tiêu chí nghiệm thu của cụm hoàn thiện trước khi phát hành đơn hàng sản xuất. Đối với các vật liệu và cấu trúc ống bọc khác, hãy xem danh mục Ống bọc nhiệt độ cao.
