Băng keo sợi thủy tinh nhôm dùng để bảo vệ nhiệt bức xạ công nghiệp: Lớp phủ mặt, cố định và khoảng không khí

Băng nhôm sợi thủy tinh được thiết kế để giảm lượng nhiệt bức xạ tác động lên các ống mềm, cáp, ống dẫn công nghiệp và các bộ phận nhạy cảm với nhiệt độ khác.Hiệu suất của băng phụ thuộc vào nhiều yếu tố chứ không chỉ sự hiện diện của lớp bề mặt màu bạc. Hướng quay mặt nhôm ra ngoài, khoảng cách với nguồn nhiệt, độ chồng mép, phương pháp cố định và tình trạng của mặt phản xạ đều ảnh hưởng đến kết quả lắp đặt.

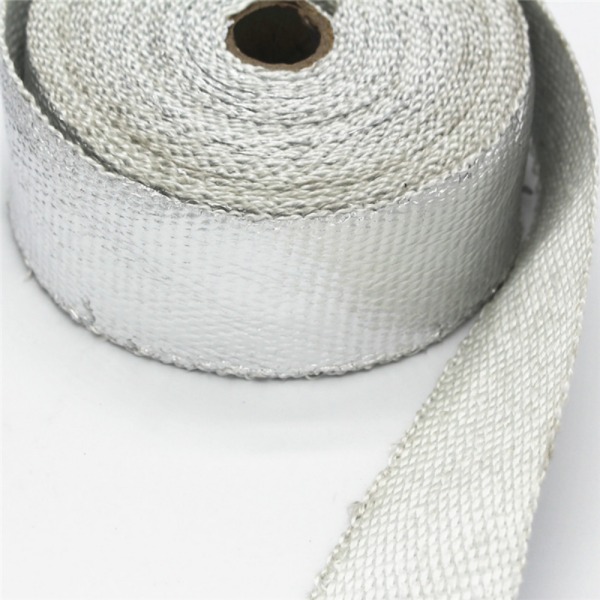

BSTFLEX Heat Reflective Aluminum Fiberglass Tapekết hợp một loại vải sợi thủy tinh với lớp mặt nhôm. Sợi thủy tinh cung cấp một lớp vải đỡ linh hoạt, trong khi bề mặt nhôm hướng ra ngoài nhằm mục đích giảm sự truyền nhiệt bức xạ. Bài viết này giải thích cách quy định và lắp đặt cấu trúc đó cho mục đích công nghiệp.

Lớp Mặt Nhôm Thay Đổi Những Gì?

Băng sợi thủy tinh không phủ được chọn chủ yếu làm vật liệu dệt nhiệt để quấn, bọc cách nhiệt và cách nhiệt cục bộ. Việc bổ sung lớp mặt nhôm làm thay đổi bề mặt tiếp xúc của băng.

Lớp mặt có thể cung cấp:

• bề mặt có độ bức xạ thấp để bảo vệ chống nhiệt bức xạ;
• lớp ngoài có thể nhìn thấy giúp nhận diện mặt phản xạ;
• bảo vệ bề mặt cho lớp vải sợi thủy tinh bên dưới;
• lớp rào cản có thể hạn chế sự nhiễm bẩn trực tiếp của mặt vải, tùy thuộc vào cấu trúc thực tế và các mép tiếp xúc.

Lớp nhôm không biến một dải băng mỏng thành một hệ thống cách nhiệt hoàn chỉnh. Nhiệt vẫn có thể tiếp cận bộ phận được bảo vệ thông qua sự dẫn nhiệt, đối lưu và bất kỳ khoảng trống không được bảo vệ nào. Do đó, việc lựa chọn nên bắt đầu bằng đường dẫn nhiệt hoàn chỉnh.

Nhiệt Bức Xạ Khác Với Nhiệt Tiếp Xúc

Nhiệt bức xạ truyền từ bề mặt nóng hơn sang bề mặt mát hơn mà không cần tiếp xúc vật lý. Lớp mặt nhôm đánh bóng hữu ích nhất khi nó hướng về phía nguồn bức xạ qua một khoảng hở.

Nếu mặt phản xạ được ép trực tiếp vào nguồn nóng, sự truyền nhiệt dẫn qua vùng tiếp xúc sẽ trở nên quan trọng. Trong điều kiện đó, khả năng phản xạ đơn thuần không thể mang lại hiệu quả che chắn giống như bề mặt được định hướng đúng cách hướng về phía nguồn.

Đối với một ống mềm hoặc cáp nằm gần đường ống xử lý nóng, mục tiêu thông thường là quấn quanh bộ phận mát hơn và đặt mặt nhôm hướng ra ngoài về phía nguồn bức xạ. Băng có thể tiếp xúc với bộ phận mà nó bảo vệ, trong khi khoảng cách nên được duy trì giữa bộ phận được quấn và nguồn nóng bất cứ khi nào thiết kế thiết bị cho phép.

Đối với một đường ống nóng được quấn để giảm bức xạ hướng ra ngoài, nhiệt trước tiên dẫn từ đường ống vào băng. Mặt nhôm có thể làm giảm bức xạ từ bề mặt bên ngoài, nhưng tổng thất thoát nhiệt vẫn phụ thuộc vào bố trí cách nhiệt hoàn chỉnh, độ dày, luồng không khí và việc lắp đặt.

Hướng Bề Mặt Nhôm Về Phía Nguồn Nhiệt

Mặt phản xạ phải có tầm nhìn thoáng đến nguồn bức xạ để thực hiện chức năng dựintended. Nếu bề mặt nhôm quay đi khỏi nguồn hoặc bị chôn vùi dưới lớp không phản xạ khác, lợi ích nhiệt bức xạ dự kiến có thể bị giảm.

Trước khi gói, hãy xác định:

• nguồn bức xạ nhiệt chính;
• thành phần được bảo vệ;
• hướng xảy ra sự tiếp xúc mạnh nhất;
• các khu vực bị che khuất bởi giá đỡ, bộ bảo vệ hoặc các thành phần lân cận;
• các vị trí mà nhiệt có thể tiếp cận linh kiện từ nhiều hơn một hướng.

Nơi nguồn nhiệt tiếp xúc đến từ nhiều hướng, một dải hẹp đơn lẻ có thể không thể bảo vệ hoàn toàn. Hãy kiểm tra tuyến đường và kiểu quấn trên cụm linh kiện thực tế.

Yêu cầu khoảng trống không khí là bao nhiêu?

Không có kích thước khoảng trống không khí chuẩn chung nào phù hợp cho mọi trường hợp lắp đặt băng keo sợi thủy tinh nhôm.Khoảng trống cần thiết phụ thuộc vào nhiệt độ nguồn nhiệt, kích thước nguồn nhiệt, góc tiếp xúc, luồng không khí, giới hạn nhiệt độ của linh kiện, cấu trúc băng keo và hình học xung quanh.

Nguyên tắc quan trọng là bề mặt phản xạ phải hướng về một không gian mở hoặc khoảng trống đối diện với nguồn bức xạ. Sự tách biệt đó cho phép trao đổi bức xạ diễn ra tại mặt nhôm. Nó cũng làm giảm tiếp xúc dẫn nhiệt trực tiếp với nguồn nóng.

Đối với thiết bị công nghiệp, hãy xác định khoảng hở sẵn có từ bản vẽ hoặc khảo sát thực tế. Sau đó, hãy xác minh nhiệt độ của linh kiện được bảo vệ trong các điều kiện vận hành đại diện.

Không quảng cáo mức giảm nhiệt độ cố định trừ khi việc lắp đặt cụ thể đã được thử nghiệm trong các điều kiện xác định. Băng dính hoạt động tốt trong bố trí phòng thí nghiệm mở có thể cho kết quả khác trong một không gian kín gọn gàng.

Độ chồng mép kiểm soát độ che phủ và số lớp

Thông tin sản phẩm BSTFLEX p93 hiện tại mô tả phương pháp quấn chồng mép 50%. Ở mức chồng mép 50%, mỗi vòng quấn che phủ một nửa vòng quấn trước đó, tạo ra khoảng hai lớp trên phần lớn khu vực được quấn thẳng.

Độ chồng mép ảnh hưởng đến:

• tính liên tục của độ che phủ;
• độ dày hoàn thiện;
• lượng vật liệu tiêu thụ;
• độ linh hoạt quanh các khúc cua;
• số lượng mép cắt tiếp xúc với sự nhiễm bẩn hoặc mài mòn.

Quấn chồng nhiều hơn không tự động tốt hơn. Quá nhiều lớp chồng có thể cản trở các kẹp, đầu nối và khoảng hở thiết bị. Quá ít độ chồng mép có thể để lại các khe hở mà qua đó nhiệt bức xạ đến được linh kiện được bảo vệ.

Chỉ định độ chồng mép trong hướng dẫn lắp đặt và sử dụng cùng một giá trị để ước tính số lượng. Thử nghiệm việc quấn tại các khúc cua, điểm rẽ nhánh và chuyển tiếp đường kính trước khi phê duyệt số lượng sản xuất.

Giữ cho mặt phản xạ luôn nhẵn và lộ ra ngoài

Bề mặt phản xạ hoạt động tốt nhất khi nó vẫn sạch sẽ, liền mạch và hướng về phía nguồn nhiệt. Nhăn nhúm nặng, rách, thủng, nhiễm bẩn nặng và các đường may bị hỏng có thể làm giảm diện tích phản xạ có thể sử dụng.

Trong quá trình lắp đặt:

• tránh làm móp méo mặt nhôm bằng dụng cụ;
• không kéo băng dính qua phần cứng sắc nhọn;
• giữ dầu, bụi bẩn và cặn quy trình cách xa bề mặt phản xạ nếu thực tế cho phép;
• sử dụng góc quấn cho phép băng dính nằm phẳng mượt;
• kiểm tra các cạnh lộ ra và các điểm kết thúc.

Khi vận hành, hãy đưa mặt nhôm vào quy trình kiểm tra bảo trì. Làm sạch hoặc thay thế lớp quấn theo quy trình đã được phê duyệt nếu sự nhiễm bẩn hoặc hư hỏng ngăn cản nó thực hiện vai trò dự kiến.

Sử dụng cố định cơ học mà không làm hỏng linh kiện

Cấu trúc p93 được trình bày như một lớp quấn được giữ cố định bằng cơ học. Thông tin sản phẩm hiện tại liệt kê dây an toàn, kẹp, dây thít hoặc băng silicone là các phương pháp có thể để cố định nó sau khi lắp đặt.

Cố định được chọn phải phù hợp với nhiệt độ, độ rung và môi trường xung quanh. Nó phải giữ được lớp quấn mà không cắt xuyên qua lớp phủ nhôm hoặc làm hỏng ống mềm, cáp, ống dẫn hoặc lớp cách nhiệt bên dưới.

Đối với ống mềm hoặc cáp, tránh áp lực cục bộ quá mức. Dây thít kim loại chặt có thể trở thành điểm ứng suất hoặc làm hỏng lớp vỏ ngoài mềm. Khi sử dụng dây hoặc băng đeo, hãy xác định vật liệu, chiều rộng, tình trạng cạnh và khoảng cách của chúng.

Các điểm cố định không được kéo băng dính ra khỏi linh kiện được bảo vệ hoặc để lộ đường ngắm không được quấn đối với nguồn bức xạ. Kiểm tra điểm đầu, điểm cuối và các điểm chuyển tiếp sau khi linh kiện đã di chuyển qua phạm vi hoạt động của nó.

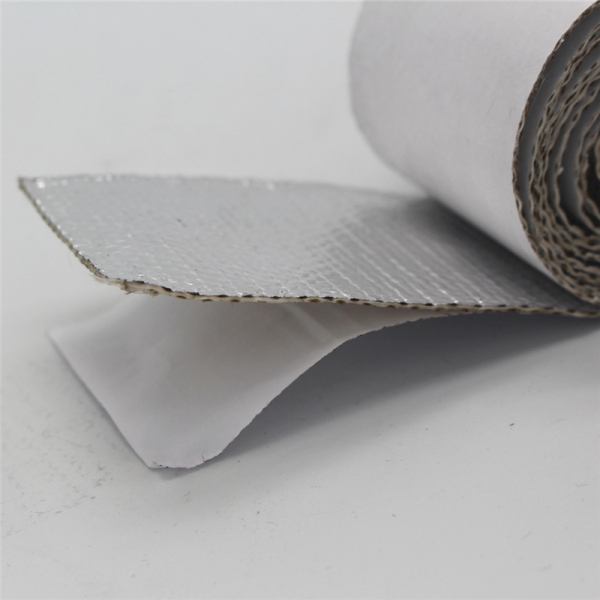

Băng sợi thủy tinh nhôm trơn so với băng có lớp keo dính

Băng sợi thủy tinh nhôm được giữ cố định bằng cơ học và băng sợi thủy tinh nhôm có lớp keo dính là các cấu trúc sản phẩm khác nhau.

Lớp quấn trơn hữu ích khi người lắp đặt có thể quấn xoắn ốc linh kiện và cố định nó bằng phương pháp cơ học được phê duyệt. Nó tránh việc phải dựa vào chất kết dính nhạy áp làm lớp định vị chính.

Nơi cần đặt trực tiếp, hình dạng cắt theo khuôn hoặc định vị lắp đặt, hãy đánh giá riêng phần băng sợi thủy tinh nhôm có lớp keo dính. Trong cấu trúc đó, thành phần hóa học của keo dính, nhiệt độ thi công và nhiệt độ vận hành phải được chỉ định tách biệt với lớp sợi thủy tinh và nhôm.

Không coi hai sản phẩm này có thể thay thế cho nhau chỉ vì cả hai đều có mặt màu bạc. Cấu trúc mặt sau ảnh hưởng đến việc lắp đặt, độ linh hoạt, độ dày hoàn thiện và giới hạn nhiệt độ.

Không nhầm lẫn sản phẩm này với băng dính bịt kín lá nhôm HVAC

Nhiều sản phẩm được mô tả là băng lá nhôm là các loại băng mỏng nhạy áp được thiết kế cho mối nối ống gió, bịt kín hơi hoặc công việc HVAC nói chung. Băng cách nhiệt sợi thủy tinh nhôm là một cấu trúc dệt cốt thép dành cho bảo vệ nhiệt công nghiệp.

Trước khi mua, hãy xác nhận:

• liệu phần mặt sau là vải sợi thủy tinh hay lá nhôm không có lớp đỡ;
• liệu sản phẩm có lớp mặt sau PSA hay không;
• độ dày hoàn thiện;
• chức năng truyền nhiệt dự kiến;
• giới hạn nhiệt độ vận hành của toàn bộ cấu trúc;
• liệu có cần giữ cơ học hay không.

Không nên dùng băng keo dán ống bằng lá kim loại để thay thế cho lớp bọc sợi thủy tinh công nghiệp được giữ bằng cơ học nếu chưa đánh giá kỹ thuật.

Tách biệt Nhiệt độ làm việc với Điểm nóng chảy

Trang sản phẩm p93 hiện tại liệt kê phạm vi nhiệt độ làm việc cho toàn bộ cuộn băng và liệt kê riêng một giá trị điểm nóng chảy cao hơn. Không được sử dụng con số cao hơn làm nhiệt độ vận hành liên tục.

Đối với vật liệu dệt có mặt nhôm, nhiệt độ sử dụng có thể bị giới hạn bởi cấu trúc sợi thủy tinh, lớp nhôm, phương pháp cán màng, tình trạng bề mặt và tải trọng cơ học. Hãy yêu cầu dữ liệu dịch vụ cho cấu trúc sản xuất chính xác.

Nếu ứng dụng bao gồm các mức nhiệt đỉnh ngắn hạn, hãy cung cấp nhiệt độ đỉnh và thời gian riêng biệt. Không sử dụng tuyên bố “nhiệt độ cực cao” chưa được định rõ để thay thế cho thông số kỹ thuật phơi nhiễm liên tục và đỉnh.

Đo đạc Thành phần được bảo vệ, Không chỉ Chiều rộng Băng keo

Trang BSTFLEX hiện tại liệt kê chiều rộng băng tiêu chuẩn từ 25 mm đến 200 mm, độ dày danh định 1,5 mm và chiều dài cuộn 30 m. Đây là các thông số tham khảo cung ứng; chiều rộng chính xác phụ thuộc vào linh kiện và việc lắp đặt.

Đối với RFQ, hãy cung cấp:

• đường kính ngoài của ống mềm, cáp, ống cắm hoặc ống cứng;
• chiều dài cần bảo vệ;
• khoảng hở khả dụng so với nguồn nhiệt;
• chiều rộng băng keo và độ chồng lấp;
• số lượt quấn;
• phương pháp cố định;
• nhiệt độ tiếp xúc thông thường và đỉnh điểm;
• nhiệt độ tối đa cho phép của linh kiện được bảo vệ;
• sự rung lắc, dịch chuyển, tiếp xúc với dầu hoặc hóa chất;
• yêu cầu về số lượng và bao bì.

Trường hợp hệ thống lắp đặt bao gồm các phụ kiện hoặc đầu nối lớn hơn thành phần chính, hãy tính kích thước của lớp quấn và khoảng hở xung quanh các điểm đó.

Phê duyệt cụm lắp ráp đã lắp đặt trong các điều kiện đại diện

Quá trình phê duyệt mẫu hữu ích nên đánh giá băng keo theo hình học dự kiến. Lắp đặt băng keo với độ chồng lấp, hướng và phương pháp cố định được đề xuất, sau đó để cụm lắp ráp tiếp xúc với các điều kiện vận hành đại diện.

Ghi lại:

• nhiệt độ nguồn nhiệt;
• khoảng cách và hướng giữa nguồn và băng;
• luồng không khí xung quanh;
• nhiệt độ tại linh kiện được bảo vệ;
• thời gian của chu kỳ hoạt động;
• tình trạng bề mặt trước và sau khi tiếp xúc;
• sự dịch chuyển hoặc xê dịch của lớp bọc;
• tình trạng của các mối nối.

Khi bộ phận được bảo vệ có nhiệt độ cho phép tối đa, hãy sử dụng giá trị đó làm tiêu chí chấp nhận. Vẻ ngoài sáng bạc của băng dính không phải là bằng chứng cho thấy bộ phận vẫn nằm trong giới hạn của nó.

Yêu cầu Băng sợi thủy tinh nhôm để bảo vệ bức xạ nhiệt công nghiệp

BSTFLEX cung cấp Băng sợi thủy tinh nhôm phản xạ nhiệt cho ống mềm, cáp, ống dẫn và đường ống công nghiệp tiếp xúc với bức xạ nhiệt. Chiều rộng, chiều dài và quy cách đóng gói tiêu chuẩn cũng như theo yêu cầu có thể được xem xét cho nhà sản xuất thiết bị gốc (OEM) và vật tư bảo trì.

Gửi kích thước của bộ phận, vị trí nguồn nhiệt, khoảng hở có sẵn, nhiệt độ vận hành, phương pháp cố định và số lượng yêu cầu. Kèm theo bản vẽ hoặc ảnh chụp lắp đặt trong trường hợp khó mô tả nguồn nhiệt và bộ phận được bảo vệ.

Đối với các cấu kiện dệt công nghiệp, phủ, có keo dán và làm kín khác, hãy so sánh Dòng băng keo chịu nhiệt độ cao công nghiệp BSTFLEX.

Yêu cầu báo giá băng keo sợi thủy tinh nhôm cho ứng dụng bức xạ nhiệt công nghiệp của bạn.
