Một tấm chăn hàn có thể đủ lớn trên đơn đặt hàng nhưng vẫn để lộ một phần thiết bị sau khi lắp đặt. Vải được sử dụng cho các phần thả bên, chồng mép và nếp gấp không còn đủ để che phủ bề mặt chính. Các đường viền và đường may cũng có thể làm cho kích thước danh nghĩa khác với kích thước hoàn thiện.
Hướng dẫn kích thước chăn hàn này so sánh các định dạng 6x6, 6x8, 8x8 và 10x10 ft, sau đó giải thích cách xác định kích thước hoàn thiện và bố trí khoen cho việc lắp đặt của bạn.
BSTFLEX sản xuất chăn hàn công nghiệp theo các kích thước này và các kích thước tùy chỉnh khác. Bốn kích thước dưới đây là các định dạng tham khảo, không phải là giới hạn trong phạm vi sản xuất của chúng tôi. Hãy gửi các kích thước mà ứng dụng của bạn yêu cầu thay vì thay đổi việc lắp đặt để phù hợp với một danh sách kích thước ngắn gọn.
Trong hướng dẫn này, 6x6 có nghĩa là 6 feet nhân 6 feet, không phải 6 inch hay 6 mét. Các số liệu hệ mét dưới đây là các chuyển đổi chính xác của các kích thước đã nêu; chúng không phải là dung sai sản xuất hoặc đảm bảo về kích thước hoàn thiện cho một sản phẩm không xác định.
| Tham khảo kích thước | Kích thước tính bằng inch | Kíchthước tính bằng milimét | Diện tích phẳng |
|---|---|---|---|
| chăn hàn 6x6 ft | 72 x 72 in | 1828.8 x 1828.8 mm | 36 sq ft |
| chăn hàn 6x8 ft | 72 x 96 in | 1828.8 x 2438.4 mm | 48 sq ft |
| chăn hàn 8x8 ft | 96 x 96 in | 2438.4 x 2438.4 mm | 64 sq ft |
| chăn hàn 10x10 ft | 120 x 120 in | 3048 x 3048 mm | 100 sq ft |
| Chăn hàn tùy chỉnh | Chỉ định chiều rộng và chiều dài yêu cầu | Được sản xuất theo kích thước đã thỏa thuận | Phụ thuộc vào kích thước đã phê duyệt |
Một tấm chăn 1800 x 1800 mm không hoàn toàn có cùng kích thước với một tấm chăn 6x6 ft. Tương tự, 3000 x 3000 mm nhỏ hơn 10x10 ft. Hãy sử dụng một đơn vị kiểm soát trên đơn hàng và xác định bất kỳ kích thước đã chuyển đổi nào là giá trị tham khảo.
Một tấm chăn hàn 6x8 thêm hai feet theo một hướng so với tấm chăn 6x6. Chiều dài tăng thêm đó có thể được phân bổ cho bề mặt che phủ dài hơn hoặc phần thả treo lớn hơn, tùy thuộc vào cách bố trí. Nó không làm tăng cả hai kích thước.
Đối với tấm treo hình chữ nhật, hãy đánh dấu cạnh nào là cạnh trên. Một tấm có kích thước rộng 6 ft và cao 8 ft cần cách bố trí gắn khác với tấm được lắp rộng 8 ft và cao 6 ft, mặc dù cả hai đều sử dụng cùng một diện tích vải.
Một tấm chăn hàn 8x8 có 64 feet vuông diện tích phẳng; tấm 10x10 có 100 feet vuông. Định dạng lớn hơn cung cấp nhiều vật liệu hơn để che phủ, nhưng cũng làm tăng trọng lượng vải khi cấu tạo giống hệt nhau.
Trước khi chọn tấm lớn hơn, hãy kiểm tra phần hỗ trợ sẵn có, lối tiếp cận để lắp đặt và cách tấm chăn sẽ được tháo dỡ và cất giữ. Kích thước lớn hơn không tự nó cung cấp xếp hạng nhiệt độ cao hơn hoặc thiết lập sự phù hợp cho các tia bắn tóe nặng hơn.
Cần tách biệt ba phép đo: kích thước cắt vải, kích thước chăn thành phẩm và độ che phủ còn lại sau khi lắp đặt.
Kích thước cắt là kích thước vật liệu trước khi may. Kích thước thành phẩm là kích thước bên ngoài sau khi đã hoàn thiện viền và đường may. Độ che phủ sau lắp đặt là phần diện tích còn lại sau khi chăn được phủ, chồng mí hoặc gắn vào vị trí.
Ví dụ, trang chăn hàn bằng vải silica của chúng tôi lưu ý rằng các đường viền và đường may làm giảm kích thước thành phẩm so với kích thước danh nghĩa ban đầu. Đối với đơn hàng tùy chỉnh mới, hãy xác định kích thước cuối cùng bạn cần và yêu cầu xác nhận về dung sai cắt và dung sai kích thước thành phẩm.
Một hướng dẫn rõ ràng là: Kích thước chăn thành phẩm yêu cầu: rộng 2000 mm x dài 3000 mm sau khi viền và may. Xác nhận dung sai sản xuất trước khi tiến hành sản xuất.
Điều này chính xác hơn so với việc đặt hàng một chiếc chăn 2 x 3 mà không nêu rõ đơn vị hoặc liệu kích thước đó áp dụng trước hay sau khi gia công.
Ghi lại chiều rộng che phủ và độ rủ dọc cần thiết, sau đó xác định các vị trí hỗ trợ. Bao gồm mối quan hệ giữa đường hỗ trợ, tâm lỗ khuyên và các cạnh chăn thành phẩm. Kích thước bên ngoài của khung không thôi có thể không mô tả được tấm chăn vừa vặn bên trong nó.
Tại nơi các tấm tiếp giáp nhau, hãy tính đến phần chồng mí theo kế hoạch. Xác định bất kỳ khe hở nào xung quanh đường ống, cáp hoặc các bộ phận kết cấu để có thể xem xét phương án gắn kết cùng với yêu cầu về độ che phủ.
Đo dọc theo đường phủ vải dự kiến, bao gồm các phần nhô cao và phần rủ xuống hai bên. Phép đo chỉ thực hiện trên đỉnh thiết bị không bao gồm lượng vải cần thiết để phủ xuống các cạnh của nó.
Đối với thiết bị không đều, hãy cung cấp ảnh chụp và bản phác thảo có đánh dấu. Chỉ rõ bề mặt nào cần che phủ và nơi chăn phải tránh xa các bộ phận chuyển động, lỗ thông gió hoặc điểm tiếp cận bảo trì.
Việc cộng các chiều rộng được in trên nhiều tấm chăn sẽ làm tăng quá mức độ che phủ thực tế khi các cạnh của chúng chồng lên nhau. Đối với các tấm phẳng, tổng chiều rộng che phủ là tổng chiều rộng thành phẩm trừ đi tổng phần chồng mí giữa chúng. Các nếp gấp và thay đổi hướng sẽ tiêu tốn thêm vật liệu.
Không sử dụng mức chồng mí cố định làm bằng chứng cho việc ngăn chặn tia lửa điện đầy đủ. Vị trí làm việc, đường đi của hạt kim loại, các khe hở và phương pháp lắp đặt cần được đánh giá cho hoạt động hàn cắt thực tế.
Đặt hàng chăn hàn có lỗ khuyên chỉ là một phần của thông số kỹ thuật. Bố cục lỗ phải khớp với vị trí lắp đặt. Một tấm chăn dự định treo từ cạnh trên có thể cần cách sắp xếp khác với tấm chăn được cố định xung quanh chu vi.
| Chi tiết lỗ khuyên | Những gì người mua cần chỉ định |
|---|---|
| Vị trí | Cạnh trên, các cạnh được chọn, các góc hoặc cả bốn cạnh; xác định hướng lắp đặt |
| Đường kính trong | Độ mở thông thủy cần thiết để phù hợp với phụ kiện gắn kết đã chọn |
| Khoảng cách | Khoảng cách tâm đến tâm, khoảng cách tối đa hoặc vị trí lỗ được định kích thước riêng lẻ |
| Độ lệch cạnh | Khoảng cách từ tâm mỗi lỗ khuyên đến mép vải thành phẩm |
| Gia cố | Yêu cầu về viền và gia cố cục bộ để xem xét cùng với loại vải đã chọn |
| Vật liệu phụ kiện | Kim loại yêu cầu và các điều kiện liên quan về nhiệt, độ ẩm hoặc ăn mòn |
Khi khung hiện có có các điểm gắn cố định, hãy gửi tọa độ hoặc bản phác thảo có kích thước của chúng. Đừng cho rằng các lỗ cách đều nhau sẽ khớp với khung.
Các hướng dẫn này khác nhau. Khoảng cách tối đa cho phép nhà sản xuất phân bổ các lỗ trong khi vẫn giữ mỗi khoảng cách dưới giới hạn đã thỏa thuận. Vị trí chính xác yêu cầu tâm lỗ phải khớp với bản vẽ.
Nêu rõ cách xử lý các góc và xác nhận tổng số lỗ. Khi khoảng cách không chia đều cho một cạnh, bản vẽ phải thể hiện cách phân bổ khoảng cách còn lại.
Hãy giữ các đơn vị nhất quán ở đây. Khoảng cách 18 inch bằng 457,2 mm, không phải 450 mm. Sự khác biệt này rất quan trọng khi chăn phải vừa với phần cứng hiện có.
Lỗ khuyên là các tính năng gắn kết, không phải điểm nâng cho thiết bị. Vải, phần gia cố, ốc vít và cấu trúc hỗ trợ phải được xem xét cùng nhau; việc thêm nhiều lỗ không thiết lập được định mức tải an toàn.
BSTFLEX có thể sản xuất chăn hàn với các kích thước khác ngoài 6x6, 6x8, 8x8 và 10x10 ft. Các yêu cầu có thể bao gồm các tấm nhỏ hơn, chăn hình chữ nhật dài, tấm thay thế cho các hệ thống lắp đặt hiện có và tấm phủ thiết bị lớn hơn.
Ví dụ, người mua có thể chỉ định một tấm thành phẩm 1500 x 2500 mm hoặc một tấm chăn 2000 x 3000 mm thay vì chọn định dạng hệ đo lường Anh gần nhất. Kích thước, dung sai và chi tiết gắn kết cần được thống nhất với nhau.
Các tấm chăn lớn có thể yêu cầu ghép các tấm vải, tùy thuộc vào chiều rộng sử dụng được của vật liệu đã chọn. Hãy nêu rõ liệu các đường may có chấp nhận được hay không và xác định bất kỳ vị trí nào mà đường may có thể gây cản trở việc lắp đặt. Kích thước tổng thể tùy chỉnh không nhất thiết có nghĩa là cấu trúc liền mạch, một khổ vải duy nhất.
Đối với các tấm có hình dạng đặc biệt, lỗ mở tiếp cận hoặc phần cắt bỏ, hãy gửi bản vẽ để xem xét thi công. Đối với các đơn hàng OEM lặp lại, hãy sử dụng bản sửa đổi bản vẽ đã được phê duyệt để các tấm chăn thay thế giữ nguyên kích thước và kiểu lỗ.
Kích thước xác định hình học, không phải mức độ bảo vệ. Hãy chọn vật liệu và cấu trúc hoàn thiện cho môi trường tiếp xúc trước khi chốt kích thước và bố cục gắn kết.
| Tùy chọn vật liệu | Những điều cần xác nhận cùng với kích thước |
|---|---|

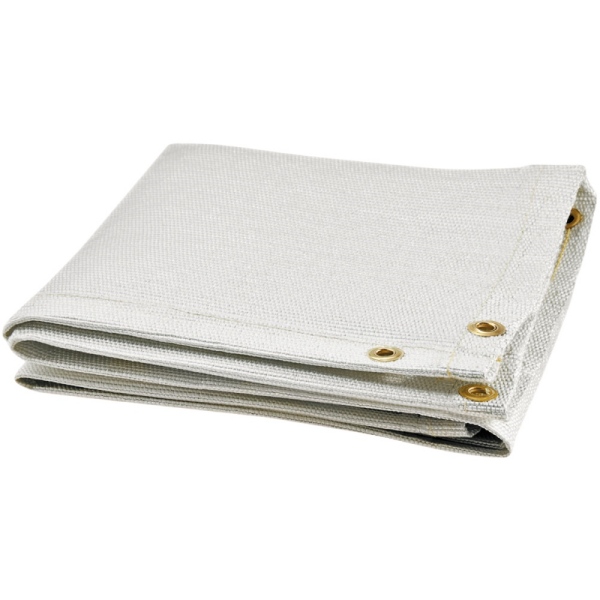

| Sợi thủy tinh làm sạch bằng nhiệt hoặc sợi thủy tinh phủ acrylic | Trọng lượng vải, hoàn thiện cạnh và liệu loại đã chọn có phù hợp với vị trí lắp đặt dự kiến hay không |
| Vải silica | Loại vải, trọng lượng, cách sắp xếp đường may và kích thước thành phẩm sau khi gia công |

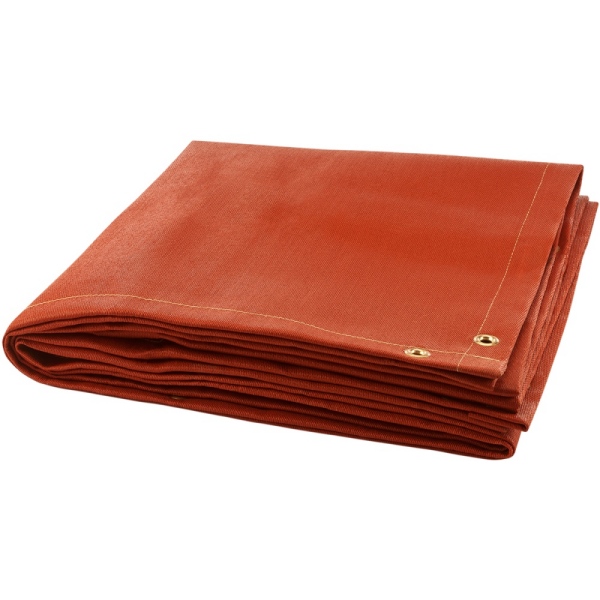

| Sợi thủy tinh phủ silicone hoặc silica phủ silicone | Giới hạn dịch vụ của lớp phủ và chất nền, yêu cầu xử lý và gia cố xung quanh các điểm gắn kết |

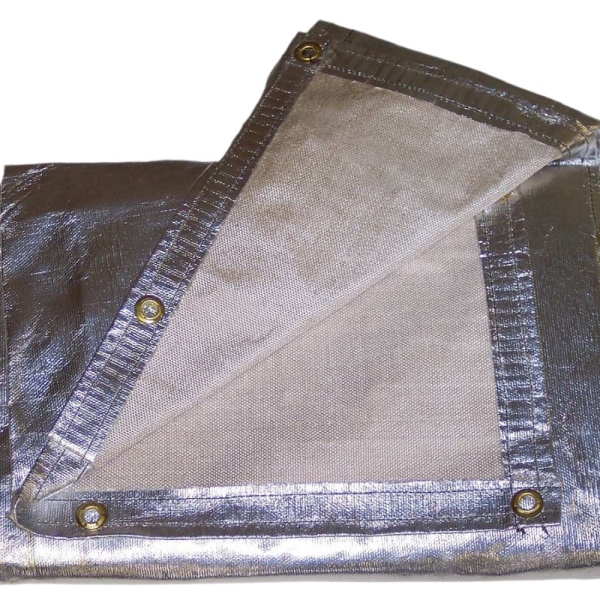

| Sợi thủy tinh tráng nhôm | Bề mặt nào hướng về nguồn nhiệt bức xạ và liệu môi trường tiếp xúc được đề xuất có bao gồm tia lửa hàn trực tiếp hay không |
| Nỉ sợi carbon | Độ dày, yêu cầu về độ rủ và cấu trúc hỗ trợ hoặc cạnh phù hợp cho loại nỉ đã chọn |
Để biết sự khác biệt giữa các cấu trúc này, hãy đọc hướng dẫn về vật liệu chăn hàn của chúng tôi. Để biết về tiếp xúc liên tục, giới hạn lớp phủ và vị trí lắp đặt, hãy xem xếp hạng và lựa chọn chăn hàn chịu nhiệt độ cao.
Đừng cho rằng một tấm chăn dùng để chặn tia lửa theo chiều dọc là phù hợp để thu gom xỉ hàn theo chiều ngang. Tương tự, một tấm chăn lớn không thể thay thế cho việc loại bỏ các vật liệu dễ cháy, đánh giá các lỗ hở ẩn, duy trì thông gió hoặc áp dụng các quy trình làm việc nóng tại công trường. Đừng coi chăn hàn thông thường là thiết bị bảo vệ mắt được chứng nhận chống lại bức xạ hồ quang hàn.
Sau đây là thông số kỹ thuật mua hàng mang tính minh họa, không phải là cấu hình sản phẩm đã được kiểm nghiệm hay khuyến nghị cho một quy trình hàn cụ thể.
| Mục | Ví dụ Yêu cầu đặt hàng |
|---|---|
| Kích thước thành phẩm | Rộng 2000 mm x cao 3000 mm sau khi viền và may |
| Dung sai kích thước | Nhà cung cấp nêu rõ; người mua phê duyệt trước khi sản xuất |
| Hướng | Tấm dọc; cạnh 2000 mm là cạnh trên |
| Vật liệu | Được lựa chọn sau khi xem xét quy trình, mức độ tiếp xúc nhiệt và điều kiện bắn tóe |
| Hoàn thiện cạnh | Gấu gia cố; kết cấu cần được xác nhận với vật liệu đã chọn |
| Khoen | Vị trí, khoảng hở và độ lệch cạnh phải tuân theo bản vẽ đính kèm đã được phê duyệt |
| Đường may | Nhà cung cấp phải trình bày bất kỳ mối nối tấm nào được đề xuất để phê duyệt |
| Số lượng và đóng gói | Người mua cần nêu rõ số lượng đặt hàng, nhu cầu lặp lại và yêu cầu đóng gói riêng lẻ |
Vui lòng gửi kèm ảnh chụp hoặc bản phác thảo vị trí lắp đặt và mô tả hoạt động hàn, cắt hoặc mài. Điều này giúp nhà cung cấp nắm được cả yêu cầu về kích thước và bối cảnh vận hành cần thiết để xem xét.
Có. Các kích thước chăn hàn khác có thể được sản xuất theo yêu cầu. Hãy chỉ định chiều rộng và chiều dài hoàn thiện mong muốn bằng feet, inch hoặc milimet, cùng với các yêu cầu về vật liệu và phụ kiện đính kèm.
Không nhất thiết. Kích thước danh nghĩa có thể đề cập đến vải trước khi hoàn thiện gấu và đường may. Hãy hỏi xem kích thước được báo giá là kích thước cắt hay kích thước hoàn thiện, và xác nhận kích thước hoàn thiện cùng dung sai trong đơn hàng.
Có. BSTFLEX cung cấp các loại kết cấu không có khoen cũng như các cách bố trí đính kèm tùy chỉnh. Hãy nêu rõ cách thức đặt hoặc cố định chăn để có thể chỉ định cách hoàn thiện cạnh cho phù hợp.
Điều đó phụ thuộc vào cách bố trí đính kèm và kết cấu chăn hoàn thiện. Đối với khung hiện có, hãy cung cấp vị trí điểm cố định thực tế. Đối với lắp đặt mới, hãy thống nhất phương án hỗ trợ, khoảng cách lỗ và gia cố trước khi sản xuất.
Việc cắt một tấm chăn đã hoàn thiện có thể làm mất gấu, phần gia cố hoặc các điểm đính kèm và có thể để lại cạnh cần phải hoàn thiện thêm. Hãy chỉ định kích thước hoàn thiện cần thiết ở giai đoạn đặt hàng, hoặc lấy hướng dẫn chế tạo cụ thể cho vật liệu trước khi sửa đổi chăn.
Nó cung cấp diện tích phẳng lớn hơn, không tự động có mức độ bảo vệ cao hơn. Hiệu suất nhiệt và chống bắn tóe phụ thuộc vào vật liệu, kết cấu và điều kiện tiếp xúc đã chọn.
Gửi cho BSTFLEX kích thước hoàn thiện, vật liệu ưa thích hoặc điều kiện vận hành, bản vẽ khoen, số lượng và yêu cầu đóng gói của bạn. Đối với tấm thay thế, hãy gửi kèm ảnh chụp và số đo các điểm cố định hiện có.
Cho dù yêu cầu là chăn hàn 6x6, tấm treo 6x8, tấm phủ thiết bị 8x8, chăn 10x10 hay kích thước tùy chỉnh khác, báo giá có thể được chuẩn bị dựa trên kích thước và kết cấu yêu cầu.
Duyệt qua dòng sản phẩm chăn hàn BSTFLEX hoặc gửi thông số kỹ thuật chăn hàn tùy chỉnh của bạn để nhận báo giá.
