Vật liệu tấm chắn nhiệt bộ chuyển đổi xúc tác: Lựa chọn tấm cho các dự án OEM

Hai nhà cung cấp có thể báo giá cùng một yêu cầu cho vật liệu tấm chắn nhiệt bộ chuyển đổi xúc tác và đưa ra các cấu trúc khác biệt đáng kể. Một bên có thể đề xuất một tấm kim loại mỏng được định hình bao quanh bộ chuyển đổi. Bên khác có thể báo giá một tấm chắn gầm xe rộng. Bên thứ ba có thể bao gồm lớp cách nhiệt giữa các bề mặt kim loại. Việc so sánh các báo giá đó chỉ dựa trên tên vật liệu và giá cả sẽ khiến yêu cầu kỹ thuật chính không được giải quyết.

Vật liệu tấm chắn nhiệt bộ chuyển đổi xúc tác tạo thành một rào cản nhiệt bên ngoài giữa cụm ống xả nóng và các bộ phận xe lân cận. Đối với việc mua vật liệu dạng tấm, trước tiên hãy xác định vị trí, phương pháp gắn và cấu trúc lớp của rào cản. Chỉ khi đó, hợp kim, độ dày và cấu hình dập nổi mới có thể được chỉ định một cách có ý nghĩa.

Hướng dẫn này liên quan đến tấm kim loại dùng để chắn nhiệt. Nó không bao gồm chất nền xúc tác, tấm đệm hỗ trợ bên trong hoặc các tấm chống trộm.

Xác định bộ phận nào mà bản vẽ thực sự yêu cầu

Vỏ bộ chuyển đổi và tấm chắn nhiệt của nó không phải là cùng một bộ phận. Vỏ bao bọc cụm xúc tác; một tấm chắn nhiệt bên ngoài quản lý việc tiếp xúc nhiệt bên ngoài nó. hướng dẫn cấu tạo bộ chuyển đổi của Walker phân biệt thân máy, tấm đệm xúc tác và các tấm chắn nhiệt thân xe và ống xả bên ngoài.

Đánh dấu mặt nguồn nhiệt và mặt thân xe trên bản vẽ. Bao gồm chế độ xem cụm: một đường viền phẳng không thể cho thấy bề mặt nào đối diện với bộ chuyển đổi hoặc cách bộ phận hoàn thiện được hỗ trợ.

Bộ chuyển đổi không chỉ là một đoạn ống nóng

Các phản ứng xúc tác có thể giải phóng nhiệt khi các chất ô nhiễm trong khí thải được chuyển đổi. Walker mô tả quá trình sinh nhiệt này trong giải thích về hoạt động của bộ chuyển đổi. Do đó, thông số kỹ thuật vật liệu được sao chép từ tấm chắn ống gần đó cần được kiểm tra đối chiếu với việc lắp đặt bộ chuyển đổi thay vì chấp nhận mà không thay đổi.

Để phát triển, hãy xác định những gì rào cản phải bảo vệ: tấm sàn, đầu nối dây, đường dẫn chất lỏng hoặc cụm khác. Cung cấp cho mỗi bộ phận được bảo vệ một giới hạn nhiệt độ và vị trí đo đã thỏa thuận. Mục tiêu không chỉ là làm cho bề mặt tiếp xúc của tấm chắn trông nguyên vẹn sau khi thử nghiệm.

Giữ cho tình trạng quá nhiệt bất thường của bộ chuyển đổi tách biệt với việc phát triển tấm chắn. Các lỗi động cơ, bao gồm đánh lửa sai, có thể gây ra nhiệt độ bộ chuyển đổi quá mức. Một tấm chắn khác không sửa chữa lỗi cơ bản; hướng dẫn về lỗi bộ chuyển đổi của Walker nhấn mạnh việc xác định và khắc phục nguyên nhân.

Chọn kim loại theo vị trí của nó trong cụm

Thép không gỉ cho các tấm chắn định hình gần bộ chuyển đổi

Đối với rào cản định hình gần bộ chuyển đổi, hãy đánh giá thép không gỉ dựa trên mức tiếp xúc nhiệt đo được, điều kiện môi trường và yêu cầu tạo hình. Chỉ định loại thép thay vì phê duyệt báo giá chỉ ghi là thép không gỉ. Khả năng chống oxy hóa, độ bền ở nhiệt độ cao và sự giãn nở nhiệt tùy thuộc vào loại thép được ghi lại trong dữ liệu kỹ thuật về thép không gỉ chịu nhiệt.

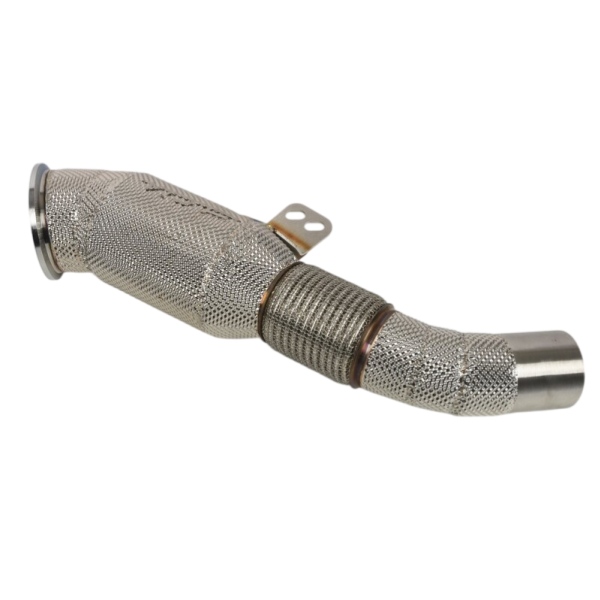

BSTFLEX tấm rào cản nhiệt bằng thép không gỉ dập nổi được cung cấp để chế tạo tấm chắn nhiệt tùy chỉnh, bao gồm các ứng dụng bộ chuyển đổi xúc tác. Cung cấp hợp kim yêu cầu, độ dày kim loại cơ bản và bản vẽ tạo hình để tấm kim loại đề xuất có thể được xem xét đối chiếu với bộ phận thực tế.

Nhôm cho các rào cản nhiệt nhẹ, có khoảng cách

Nhôm là vật liệu đã được khẳng định cho tấm chắn nhiệt ô tô, nhưng sự phù hợp của nó phải được đánh giá ở nhiệt độ vận hành của tấm, không phải suy ra từ tên của bộ phận ống xả. Đối với tấm chắn gắn trên thân xe, hãy đánh giá hợp kim và độ cứng được chọn cùng với khoảng cách, giá đỡ và độ bền yêu cầu.

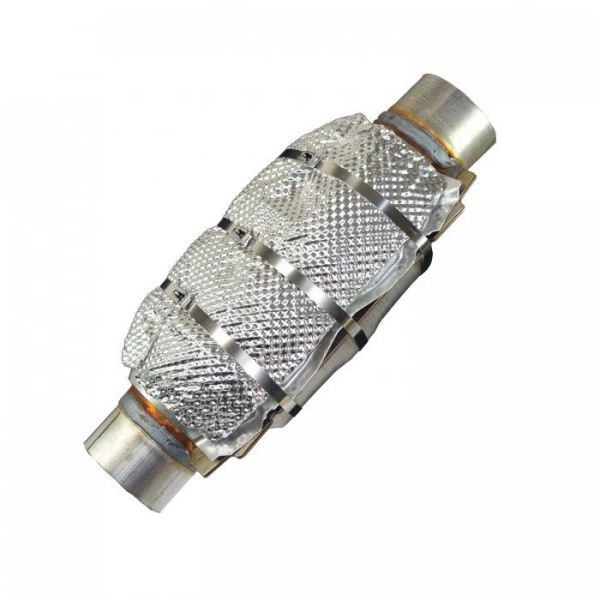

BSTFLEX vật liệu tấm chắn nhiệt bằng nhôm dập nổi là một lựa chọn tấm có thể định hình cho các rào cản bức xạ tùy chỉnh. Một đề xuất cho tấm chắn nhiệt bộ chuyển đổi xúc tác bằng nhôm nên cho thấy vị trí của tấm và liệu đó là rào cản độc lập hay một lớp của cụm lắp ráp lớn hơn.

Hợp kim 625 khi nhiệm vụ đòi hỏi một hợp kim niken

Vật liệu tấm chắn nhiệt Inconel Alloy 625 cung cấp một lựa chọn khác cho các dự án ống xả đòi hỏi khắt khe. Hãy đánh giá nó dựa trên một yêu cầu xác định, chẳng hạn như giới hạn độ bền vật liệu đã xác định, thay vì coi nó là thông số kỹ thuật mặc định cho mọi bộ chuyển đổi.

Thời gian tiếp xúc rất quan trọng. Dữ liệu về Alloy 625 của Haynes mô tả độ bền hữu ích và khả năng chống oxy hóa nhưng cũng cảnh báo về sự giòn sau khi tiếp xúc lâu dài với nhiệt độ cao. Việc chỉ định hợp kim chịu nhiệt độ cao không phải là sự phê duyệt cho dịch vụ liên tục không giới hạn.

Thép tráng nhôm không phải là tấm nhôm

Các thông số kỹ thuật thay thế và OEM có thể yêu cầu thép tráng nhôm. Đừng rút gọn mô tả đó thành nhôm.

Thép tráng nhôm có chất nền bằng thép với lớp phủ chứa nhôm. Ví dụ, Cleveland-Cliffs mô tả Thép Aluminized Type 1 của họ là thép được nhúng nóng với lớp nhôm-silicon. Đây là cấu trúc vật liệu khác với tấm có kim loại cơ bản là nhôm.

Sự khác biệt này ảnh hưởng đến các quyết định thay thế. Khi bản vẽ chỉ định thép tráng, hãy yêu cầu các yêu cầu về chất nền và lớp phủ. Đừng báo giá nhôm trần như một sản phẩm tương đương dựa trên vẻ ngoài màu bạc tương tự. Tương tự, đừng cho rằng mọi tấm chắn bên ngoài đều sử dụng cùng một loại hợp kim như vỏ bộ chuyển đổi bên dưới nó.

Chỉ định cấu trúc lớp hoàn chỉnh

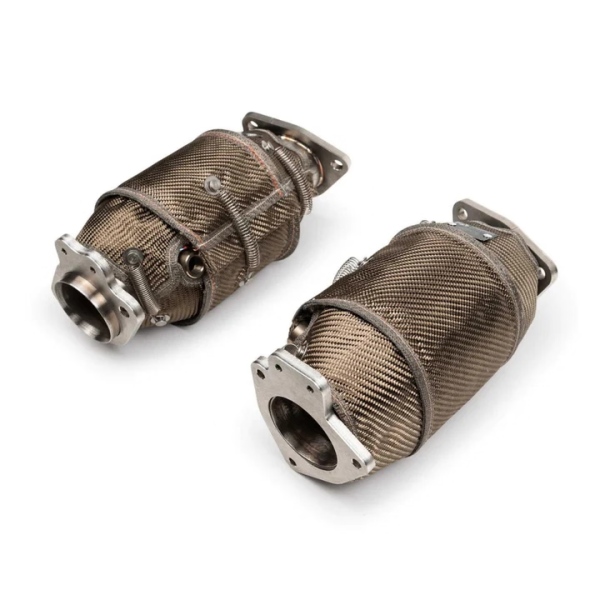

Một tấm dập nổi trần và một tấm chắn bộ chuyển đổi cách nhiệt là các sản phẩm khác nhau. Mặt ngoài bằng nhôm không tiết lộ liệu bộ phận đó có chứa lớp cách nhiệt, một lớp kim loại khác hay không gian bên trong được thiết kế hay không.

Đối với yêu cầu nhiều lớp, hãy hiển thị thứ tự các lớp từ bộ chuyển đổi đến thân xe, thông số kỹ thuật riêng của chúng, chi tiết đóng mép và buộc chặt. Nêu rõ liệu độ dày đề cập đến một lớp kim loại riêng lẻ, lớp cách nhiệt hay toàn bộ cụm lắp ráp.

Đừng chuyển xếp hạng nhiệt độ hoặc tuyên bố giảm nhiệt từ tấm chắn composite hoàn thiện sang mặt kim loại của nó. Hãy hỏi những gì đã được kiểm tra, cách lắp đặt và nơi đo kết quả.

Tương tự, đừng áp dụng tỷ lệ bao phủ bộ chuyển đổi phổ quát cho một thiết kế mới. Những thay đổi về độ bao phủ, cách nhiệt và thông gió nên được xem xét với kỹ sư hệ thống bộ chuyển đổi hoặc xe và được xác nhận cho việc lắp đặt đó. Việc bao bọc nhiều hơn, tự thân nó, không phải là một cải tiến đã được chứng minh.

Độ bền gầm xe bắt đầu từ các điểm cố định và mép

Bao gồm tiếp xúc môi trường trong thông số kỹ thuật, không chỉ kết quả nhiệt ban đầu. Walker xác định tác động của đường, ăn mòn, sốc nhiệt và mỏi trong số các cơ chế hư hỏng liên quan đến bộ chuyển đổi. Đối với chương trình tấm chắn gầm xe, đây là những điểm khởi đầu hữu ích để xác định các kiểm tra độ bền áp dụng.

Xem xét các ốc vít, vòng đệm hỗ trợ, giao diện vật liệu và các mép được cắt tỉa như một cụm lắp ráp. Hãy hỏi liệu nước hoặc mảnh vụn có thể tích tụ tại mép gấp hay không, liệu khu vực lắp đặt có được hỗ trợ đầy đủ hay không và liệu các vật liệu liền kề có yêu cầu biện pháp kiểm soát ăn mòn hay không. Sử dụng các giải pháp đã được phê duyệt cho dự án thay vì thêm các lớp phủ hoặc vòng đệm không xác định trong quá trình sản xuất.

Đừng coi một rào cản nhiệt mỏng là tấm chắn gầm. Nếu cũng yêu cầu bảo vệ chống va đập, hãy nêu rõ đó là một yêu cầu hiệu suất riêng biệt và xác nhận cấu trúc cho phù hợp.

Dập nổi cũng thuộc về đánh giá tạo hình. Kiểm tra xem mẫu đề xuất có còn tương thích với các mặt bích, phần cong và khu vực đính kèm hay không. Vai trò cấu trúc rộng hơn được thảo luận trong tại sao tấm chắn nhiệt ô tô sử dụng kim loại dập nổi; đối với bản vẽ mua hàng, hãy xác định mẫu và tình trạng hình thành chấp nhận được.

Chuẩn bị một yêu cầu vật liệu có thể được báo giá chính xác

Gửi bản vẽ thành phần và bối cảnh lắp ráp của nó cùng nhau. Đối với thiết kế hiện có, hãy bao gồm thông số kỹ thuật vật liệu đã được phê duyệt và bản sửa đổi. Đối với công việc phát triển, hãy xác định trường nào là cố định và trường nào vẫn mở để nhà cung cấp xem xét.

Một mẫu đã qua sử dụng có thể làm rõ hình dạng, nhưng hãy lưu ý bất kỳ sự biến dạng, ăn mòn hoặc các đặc điểm gắn kết bị thiếu nào. Đừng lấy một cạnh bị hỏng hoặc lỗ lắp bị kéo dài làm mốc sản xuất mới mà không kiểm tra thiết kế dự kiến.

So sánh các mẫu trong cùng điều kiện lắp đặt

Thống nhất phương pháp so sánh trước khi chọn vật liệu sản xuất. Sử dụng cùng một chế độ làm việc của bộ chuyển đổi, vị trí che chắn, cách bố trí lắp đặt và các điểm đo của bộ phận được bảo vệ. Nếu hình học hoặc lớp cách nhiệt thay đổi giữa các mẫu, hãy ghi lại những thay đổi đó; kết quả sau đó là sự so sánh giữa các cụm lắp ráp, không chỉ là kim loại.

Xác định thế nào là đạt. Các tiêu chí hữu ích có thể bao gồm nhiệt độ của bộ phận được bảo vệ, khoảng hở duy trì, độ biến dạng chấp nhận được và tính toàn vẹn của phần gắn kết sau khi tiếp xúc theo thỏa thuận. Khi tình trạng nhiễm bẩn trong quá trình sử dụng là yếu tố liên quan, hãy bao gồm cả việc điều kiện hóa cụ thể thay vì chỉ đánh giá một mẫu mới sạch.

Một tuyên bố như giảm nhiệt theo một tỷ lệ phần trăm nhất định là không đầy đủ nếu không có số lượng đo được. Thông lượng nhiệt bức xạ, mức tăng nhiệt độ bề mặt và nhiệt độ không khí trong cabin không phải là các kết quả có thể thay thế cho nhau. Hãy yêu cầu phương án thử nghiệm và cơ sở đo lường trước khi sử dụng tuyên bố về hiệu suất trong quyết định mua hàng.

Các câu hỏi thường gặp

Vật liệu nào được sử dụng cho tấm chắn nhiệt bộ chuyển đổi xúc tác?

Cấu tạo rất đa dạng. Thép không gỉ, thép phủ và các rào chắn dựa trên nhôm đều phù hợp cho việc che chắn khu vực bộ chuyển đổi. Hãy xác định xem bộ phận đó nằm gần bộ chuyển đổi, gắn vào thân xe hay được chế tạo như một cụm cách nhiệt trước khi chọn vật liệu. Alloy 625 có thể được đánh giá cho một nhiệm vụ được biện minh cụ thể.

Tấm chắn nhiệt bộ chuyển đổi xúc tác có giống với tấm chắn chống trộm không?

Không. Tấm chắn nhiệt kiểm soát sự tiếp xúc với nhiệt; tấm chống trộm nhằm mục đích hạn chế quyền truy cập vào bộ chuyển đổi. Đừng cho rằng chức năng này chứng minh cho chức năng kia. Bất kỳ tuyên bố kết hợp nào cũng cần có bằng chứng thiết kế và xác nhận riêng.

Tấm nhôm dập nổi có thể thay thế tấm chắn bộ chuyển đổi cách nhiệt không?

Không thể thay thế tương đương mà không có xác nhận. Việc loại bỏ lớp cách nhiệt hoặc một lớp kim loại bổ sung sẽ làm thay đổi cụm lắp ráp. Trước tiên, hãy xác định cấu tạo ban đầu và hiệu suất yêu cầu ở phía được bảo vệ.

Nhà cung cấp tấm kim loại có nên báo giá chỉ dựa trên ảnh chụp không?

Ảnh chụp hữu ích cho việc thảo luận ban đầu, nhưng báo giá sản xuất chính xác cần có kích thước, yêu cầu vật liệu, giao diện và phạm vi cung cấp. Hãy bao gồm hình ảnh lắp ráp hoặc mẫu vật khi hình dạng lắp đặt khó truyền đạt.

Tìm nguồn vật liệu tấm chắn nhiệt bộ chuyển đổi xúc tác từ BSTFLEX

BSTFLEX cung cấp các tấm rào chắn nhiệt bằng thép không gỉ và nhôm dập nổi, cùng với vật liệu tấm chắn nhiệt Alloy 625, cho các dự án bảo vệ nhiệt tùy chỉnh. Sử dụng các liên kết sản phẩm ở trên để xác định dòng vật liệu, sau đó gửi bản vẽ và thông số kỹ thuật để xem xét.

Đối với ứng dụng bộ chuyển đổi xúc tác, hãy nêu rõ liệu bạn cần tấm kim loại cho quy trình tạo hình của riêng mình, các phôi đã cắt hay một bộ phận đã hoàn thiện. Các loại, độ cứng, độ dày, hoa văn và tùy chọn xử lý được yêu cầu cần được xác nhận dựa trên dự án thay vì giả định là có thể thay thế cho nhau hoặc có sẵn trong kho.

Gửi yêu cầu báo giá (RFQ) vật liệu tấm chắn nhiệt bộ chuyển đổi xúc tác của bạn cho BSTFLEX cùng với bản vẽ lắp ráp, vật liệu yêu cầu hoặc tiêu chí lựa chọn, số lượng nguyên mẫu và nhu cầu sản xuất dự kiến.
