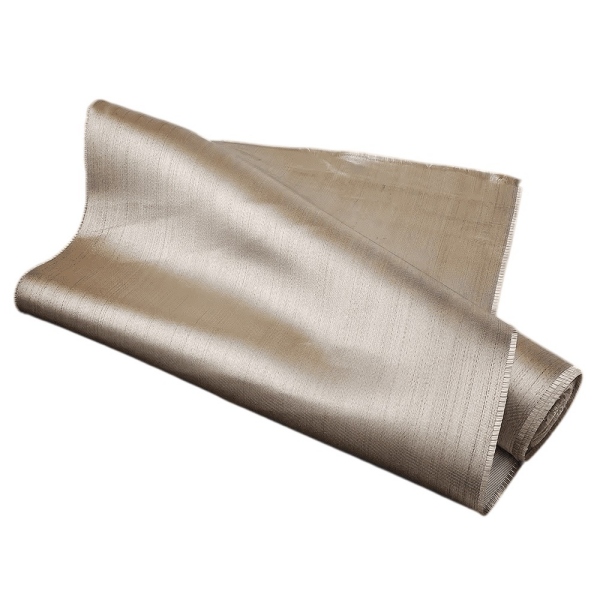

BSTFLEX vải silica phủ vermiculite sử dụng phần nền là vải chứa 96% silica. Đối với những người mua đã hài lòng với khả năng chịu nhiệt của vải dệt silica, lý do để đánh giá lớp hoàn thiện này thường mang tính cơ học: vải cần phải chịu được quá trình chế tạo, lắp đặt và bảo trì cũng như khả năng chịu nhiệt của nó.
Điều đó làm cho tình trạng của một bộ phận hiện có trở thành một điểm khởi đầu hữu ích. Bề mặt có đang bị mòn mỏng đi không? Các cạnh cắt có bị tơi ra trước khi khâu không? Hư hỏng có xuất hiện bên cạnh một chi tiết kẹp chặt không? Những quan sát đó giúp xác định xem việc thử nghiệm lớp phủ có đáng giá hay không hay linh kiện cần một cấu trúc khác.
Xử lý vermiculite bổ sung một lớp hoàn thiện chứa khoáng chất bảo vệ vào vải dệt. Nó không thay đổi các sợi silica, không làm thay đổi hàm lượng silica của chúng hoặc biến vải thành một tấm cách nhiệt cứng.
Giảm tình trạng tơi mép có thể là một lợi ích của các phương pháp xử lý vermiculite được pha chế phù hợp. Tuy nhiên, đối với một nhà chế tạo, câu hỏi hữu ích là liệu loại vải cụ thể đó có được cắt và đưa qua dây chuyền sản xuất một cách đồng đều hơn hay không. Đừng cho rằng mọi lớp hoàn thiện đều mang lại kết quả như nhau, hoặc việc cắt dễ hơn cũng chứng tỏ độ bền xé cao hơn.
Kiểm tra mẫu về độ phủ của lớp phủ, đặc điểm xử lý và tình trạng sau khi uốn cong. So sánh mặt trước của vải với cạnh cắt của nó. Một bề mặt trông có vẻ đồng đều khi nằm phẳng vẫn cần phải được đánh giá ở các nếp gấp và đường may được sử dụng trong bộ phận thành phẩm.
Mặt vải bị cọ xát hoặc xù lông. Đây là một vị trí hữu ích để so sánh độ mài mòn. Ghi lại những gì tiếp xúc với vải, tần suất tiếp xúc xảy ra và việc cọ xát có diễn ra khi nóng hay không. So sánh các mẫu đã được xử lý và chưa xử lý trong các điều kiện tương đồng. Cũng kiểm tra linh kiện tiếp xúc: không nên dùng lớp phủ làm giải pháp duy nhất cho một cạnh sắc lộ ra ngoài.

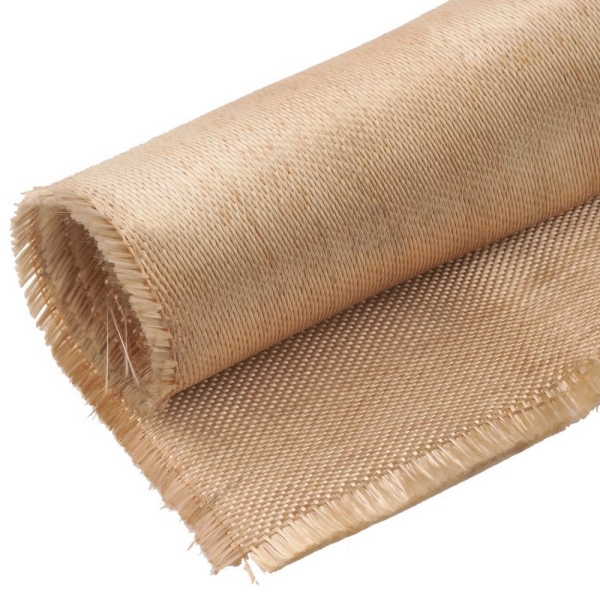

Cạnh cắt bị lỏng lẻo. Kiểm tra phương pháp cắt và mức độ xử lý trước khi cạnh được bọc kín. Đánh giá xem vải đã được xử lý có giữ được cạnh có thể gia công trong suốt trình tự sản xuất thực tế hay không. Giữ lại đường viền hoặc nếp gấp cạnh dự kiến trong thử nghiệm; kết quả thuận lợi trên một mẫu phẳng nhỏ không chứng minh rằng có thể bỏ qua công đoạn hoàn thiện cạnh.
Vết rách bên cạnh khuy ô-dê, đường may hoặc điểm cố định. Bắt đầu bằng việc xem xét cách tải trọng tác động vào vải. Cân nhắc việc gia cố, khoảng cách gắn kết và chuyển động cục bộ trước khi thay đổi lớp phủ. Khả năng chống mài mòn bề mặt được cải thiện tự nó không chứng minh rằng mối nối có thể chịu được tải trọng yêu cầu.
Những quan sát này là manh mối để sàng lọc, không phải là chẩn đoán lỗi hoàn chỉnh. Giá trị của chúng là biến một yêu cầu chung chung về “vải silica bền hơn” thành một đặc tính cụ thể có thể so sánh được.
Một thử nghiệm hữu ích sẽ tách biệt sự thay đổi đang được đánh giá. So sánh một loại vải chưa xử lý trọng lượng nhẹ với một loại vải được phủ nặng hơn nhiều không thể cho thấy phần lớn sự khác biệt đến từ lớp phủ.
Khi thực tế cho phép, hãy yêu cầu các mẫu có hàm lượng silica, kiểu dệt và trọng lượng vải nền tương đồng. Yêu cầu nhà cung cấp phân biệt trọng lượng nền với trọng lượng phủ hoàn thiện. Ghi lại bất kỳ sự khác biệt nào không thể khớp thay vì quy mọi cải tiến cho quá trình xử lý bề mặt.
Thông số kỹ thuật cũng phải xác định mặt nào được xử lý. Đừng suy ra cấu trúc một mặt hay hai mặt từ một bức ảnh. Để được phê duyệt sản xuất, hãy sử dụng bố trí lớp phủ thực tế sẽ được cung cấp.
Giữ các mục chống mài mòn, độ bền xé và hiệu suất đường may thành các hạng mục nghiệm thu riêng biệt. Một mẫu có thể hoạt động tốt trong một phép so sánh mà không xác định được tính phù hợp của nó đối với các phép so sánh khác.
Thay vì phê duyệt lớp hoàn thiện chỉ dựa vào vẻ bề ngoài, hãy theo dõi một miếng vải từ khâu cắt đến một đoạn lắp ráp đại diện.
Sử dụng dụng cụ cắt dự kiến và một mẫu đại diện. Bao gồm một cạnh, vết khía hoặc lỗ nhỏ thường gây khó khăn. Quan sát chuyển động của sợi và tình trạng cạnh sau khi chuyển mảnh cắt sang công đoạn tiếp theo. Ghi lại lượng vật liệu hao hụt hoặc phải làm lại chỉ ở nơi thực sự được đo lường.
Thực hiện đường may dự kiến bằng chỉ, bố trí mũi khâu và lớp gia cố đề xuất. Kiểm tra độ trượt chỉ, độ nhăn, tình trạng lớp phủ dọc theo nếp gấp và phần vải bên cạnh đường khâu. Khi bộ phận có các lớp chồng lên nhau, hãy đánh giá toàn bộ chồng lớp thay vì chỉ một tấm đơn lẻ.
Lắp mẫu xung quanh hình học liên quan, bao gồm cả nếp gấp chặt nhất và các chi tiết cố định của nó. Đối với một linh kiện tháo lắp được, hãy lặp lại trình tự tháo và lắp lại theo kế hoạch. Bất kỳ đánh giá dịch vụ nóng nào cũng phải được thực hiện trong các điều kiện được kiểm soát phù hợp với ứng dụng, sau đó kiểm tra sau khi làm nguội.
Thống nhất các tiêu chí nghiệm thu trước khi thử nghiệm. Ảnh chụp, kích thước đã ghi lại và các điểm kiểm tra nhất quán hữu ích hơn một đánh giá không có tài liệu chứng minh rằng một mẫu “cảm thấy chắc chắn hơn”. Đây là các bước đánh giá được đề xuất, không phải là tuyên bố về việc đã hoàn thành thử nghiệm.
BSTFLEX liệt kê các ứng dụng bảo vệ khi hàn và áo khoác cách nhiệt có thể tháo rời trong số các ứng dụng cho vải silica xử lý bằng vermiculite của mình. Thiết kế linh kiện sẽ quyết định loại bằng chứng nào là cần thiết.
Đối với rèm hàn hoặc chăn hàn, hãy chỉ định hướng của nó, khoảng cách từ hoạt động và loại tiếp xúc với công việc nóng. Bao gồm các cạnh hoàn thiện và các chi tiết treo hoặc cố định trong phần đánh giá. Chỉ số xếp hạng nhiệt độ vải là chưa đủ để phê duyệt toàn bộ sản phẩm cho một tiếp xúc cụ thể với tia lửa, xỉ hàn hoặc kim loại nóng chảy. Khi bắt buộc phải có chứng nhận, hãy yêu cầu tài liệu bao gồm chính xác cấu trúc và mục đích sử dụng.
Đối với áo khoác cách nhiệt có thể tháo rời, xác định vị trí của vải trong cụm lắp ráp và những khu vực nào được cầm nắm trong quá trình bảo trì. Đánh giá các đường may, vị trí kẹp chặt và nếp gấp sau khi tiếp xúc với môi trường sử dụng liên quan. Thử nghiệm lớp phủ nên trả lời câu hỏi liệu loại vải được chọn có còn phù hợp để tháo ra và lắp lại hay không, thay vì chỉ đơn thuần là liệu một mẫu chưa sử dụng có dễ gấp hay không.
Giữ việc phê duyệt nhiệt tách biệt với việc so sánh cơ học. Phần hướng dẫn xếp hạng nhiệt độ vải silica giải thích lý do tại sao cần phân biệt giữa tiếp xúc liên tục, các sự cố thời gian ngắn và giới hạn của các lớp riêng lẻ.
Dòng sản phẩm vải silica phủ vermiculite liệt kê các quy cách danh nghĩa sau:
| Trọng lượng vải | Độ dày | Chiều rộng |
|---|---|---|
| 620 g/m² | 0.75 mm | 920 mm |
| 1220 g/m² | 1.30 mm | 920 mm |
Sử dụng các giá trị trong catalogue này để nhận diện mẫu, sau đó xác nhận dung sai, chiều rộng sử dụng, chiều dài cuộn và bố trí lớp phủ yêu cầu trong bảng báo giá. Cả trọng lượng lẫn độ dày đều không phải là kết quả đo lường độ mài mòn.
Đối với một linh kiện cố định không có vấn đề mòn bề mặt được xác định, vải silica 96% không phủ nên được giữ lại trong quá trình so sánh. Hãy chỉ định phiên bản được xử lý khi lớp phủ mang lại lợi ích đã được chứng minh cho bộ phận, chứ không phải chỉ vì một lớp hoàn thiện bổ sung nghe có vẻ bảo vệ tốt hơn.
“Phủ vermiculite” không phải là một thông số kỹ thuật hiệu suất hoàn chỉnh. Nó không đảm bảo tăng tuổi thọ dịch vụ, độ bền dư lượng cụ thể sau khi gia nhiệt, độ co ngót bằng không, khả năng chống thấm chất lỏng hoặc xếp hạng ngăn cháy được chứng nhận. Mỗi tính năng yêu cầu cần có bằng chứng cho loại vải hoặc cụm thành phẩm được chọn.
Đối với các đơn hàng lặp lại, hãy giữ lại một mẫu tham chiếu đã được phê duyệt và ghi lại mô tả vật liệu, kích thước, lớp hoàn thiện và tiêu chí chấp nhận đã thỏa thuận. Yêu cầu xác định bất kỳ thay đổi đề xuất nào đối với loại vải nền hoặc công thức lớp phủ trước khi cung cấp. Điều này giúp việc phê duyệt mẫu trở thành một yêu cầu mua hàng hữu ích thay vì chỉ là sự so sánh trực quan một lần.
Yêu cầu hữu ích nhất bao gồm bản vẽ hoặc bức ảnh của linh kiện và mô tả về nơi xảy ra hư hỏng. Thêm trọng lượng, độ dày, chiều rộng sử dụng, số lượng, khả năng tiếp xúc nhiệt và phương pháp gia công yêu cầu. Hình ảnh về cạnh bị mòn hoặc khu vực gắn kết có thể giúp làm rõ yêu cầu hiệu quả hơn so với yêu cầu về lớp phủ “tốt nhất”.
Đối với các tùy chọn xử lý bề mặt khác, hãy tham khảo tổng quan về lựa chọn vật liệu vải silica.
Liên hệ với BSTFLEX về vải silica phủ vermiculite với chi tiết bộ phận và yêu cầu mẫu. Xác định vấn đề mà lớp hoàn thiện cần giải quyết, và sử dụng cấu trúc thử nghiệm đã được phê duyệt làm cơ sở cho báo giá và cung ứng sản xuất.
English
français
Deutsch
русский
italiano
español
português
Nederlands
العربية
日本語
한국의
Türkçe
Polski
slovenský
Indonesia
