Trong cấu trúc nòng nọc, sợi dây tạo thành lõi bên trong có khả năng đàn hồi nén. Lớp vải bên ngoài bọc quanh lõi đó để tạo ra phần bọng làm kín, trong khi phần đuôi vải kéo dài cung cấp một khu vực lắp đặt chuyên dụng.
Sự phân biệt này rất quan trọng khi tìm nguồn cung cấp gioăng thay thế cho cửa lò công nghiệp, tấm tiếp cận lò nung, lò hơi, lò nung gốm và thiết bị xử lý nhiệt. Việc chỉ đặt hàng theo các từ “dây sợi thủy tinh” hoặc “dây đệm” có thể dẫn đến một biên dạng hoàn toàn khác so với gioăng ban đầu.

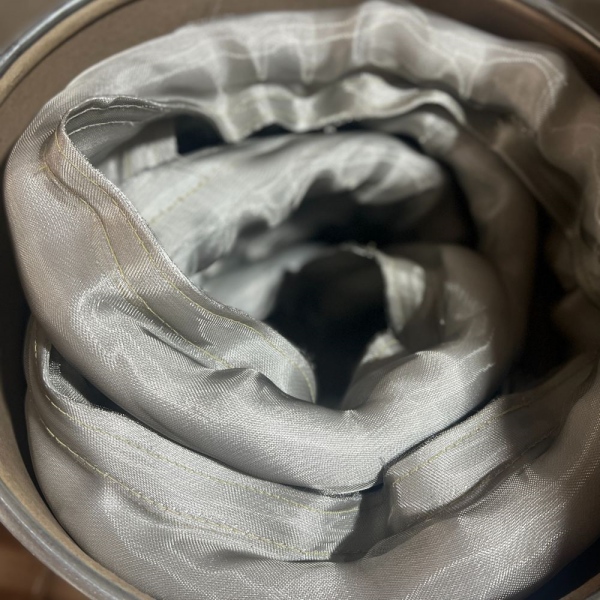

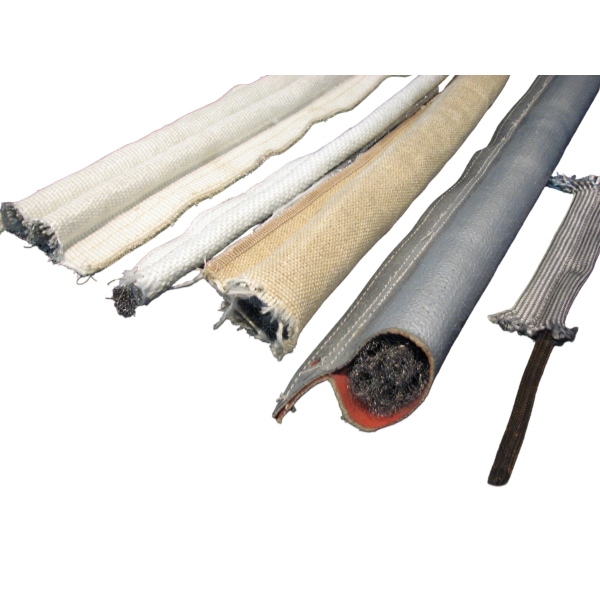

BSTFLEX sản xuất gioăng nòng nọc tùy chỉnh và gioăng nòng nọc với các lớp bọc vải, lõi sợi và cấu trúc lõi kim loại khác nhau cho các ứng dụng OEM và thay thế.
Một gioăng nòng nọc lõi dây chứa một sợi dây vải linh hoạt bên trong phần bọng của gioăng.
Sợi dây thực hiện chức năng khác với lớp bọc bên ngoài:
| Thành phần | Chức năng |
|---|---|
| Lớp bọc ngoài | Tạo ra bề mặt vải bên ngoài và bao bọc lõi. |
| Lõi dây | Cung cấp phần thân bên trong, khả năng nén và hỗ trợ cho phần bọng. |
| Bọng | Tạo ra khu vực làm kín nén chính. |
| Đuôi | Cung cấp phần lắp đặt để giữ cố định cơ học. |
Bản thân sợi dây có thể được bện, xoắn, đan kim tuyến hoặc được sản xuất bằng cấu trúc sợi khác tùy thuộc vào ứng dụng và thông số kỹ thuật sản xuất.
Vì lý do này, “lõi dây” chính xác hơn so với việc chỉ nói “lõi sợi” khi cấu trúc bên trong thực tế được sản xuất dưới dạng một sợi dây.
Một dây đệm tiêu chuẩn và một gioăng nòng nọc lõi dây có thể sử dụng các loại sợi tương tự nhau, nhưng hình học và phương pháp lắp đặt của chúng khác nhau.
| Tính năng | Gioăng Nòng Nọc Lõi Dây | Dây Đệm Tiêu Chuẩn |
|---|---|---|
| Biên dạng | Bọng cộng với đuôi lắp đặt tích hợp | Dây tròn, vuông hoặc hình chữ nhật |
| Lõi | Dây được bao bọc bên trong phần bọng | Bản thân sợi dây là bộ phận làm kín hoàn thiện |
| Lắp đặt | Đuôi có thể được giữ cố định bằng cơ học | Thường được lắp đặt trực tiếp vào rãnh, rãnh trượt hoặc mối nối |
| Vùng nén | Được xác định bởi cấu hình bầu | Được xác định bởi tiết diện dây thừng |
| Công dụng tiêu biểu | Cửa, tấm tiếp cận và nắp tháo rời | Rãnh, kênh, cửa lò, bích và mối nối chung |
Nếu thiết bị nguyên bản sử dụng phần đuôi vải phẳng gắn vào bầu làm kín tròn, thì thông thường nên được quy định là ro-gio đầu nòng nọc (tadpole gasket) thay vì là dây ro-gio dạng rời.
Một ro-gio đầu nòng nọc lõi dây thừng sợi thủy tinh sử dụng dây thừng sợi thủy tinh bên trong bầu làm kín.
Cấu trúc này cung cấp kết cấu bên trong phi kim loại với tính linh hoạt và khả năng nén hữu ích. Hành vi chính xác phụ thuộc vào đường kính dây thừng, cấu trúc sợi, mật độ và cách lớp vỏ ngoài được may xung quanh lõi.
Lõi dây thừng sợi thủy tinh có thể được cân nhắc khi ro-gio cần:
BSTFLEX đã sử dụng lõi dây thừng sợi thủy tinh trong sản phẩm Ro-gio Đầu Nòng Nọc Lõi Sợi Thủy Tinh Vỏ Sợi Thủy Tinh Phủ PTFE . Trong cấu trúc này, dây thừng tạo thành bầu bên trong trong khi sợi thủy tinh phủ PTFE tạo thành bề mặt làm việc lộ ra ngoài.
Các thuật ngữ này không nên mặc nhiên được coi là giống nhau hoàn toàn.
Lõi sợi thủy tinh mô tả nhóm vật liệu nhưng có thể không cho người mua biết cấu trúc bên trong được sản xuất như thế nào. Lõi sợi thủy tinh dạng bện cụ thể cho biết phần bầu (bulb) có cấu trúc dạng dây thừng.
Đối với công việc thay thế, hãy hỏi:
Những chi tiết này có thể ảnh hưởng đến lực đóng và khả năng nén ngay cả khi hai vòng đệm hoàn thiện có kích thước bên ngoài tương tự nhau.
Một vòng đệm hình nòng nọc lõi dây thừng silica sử dụng dây thừng gốc silica bên trong phần bầu.
Loại lõi này có thể được xem xét cho các ứng dụng đòi hỏi cấu trúc sợi có nhiệt độ cao hơn sợi thủy tinh thông thường, miễn là phần vỏ, đường chỉ may và các thành phần khác của toàn bộ vòng đệm cũng phù hợp với môi trường vận hành.
Dây thừng silica có thể được kết hợp với một lớp vỏ chịu nhiệt độ cao phù hợp tùy thuộc vào các điều kiện nhiệt và cơ học yêu cầu.
Khi chỉ định loại vòng đệm này, đừng giả định rằng lõi silica mặc nhiên làm cho toàn bộ vòng đệm phù hợp với nhiệt độ tối đa đã công bố của sợi silica thô. Cụm lắp ráp cuối cùng phải được đánh giá như một hệ thống.
Một vòng đệm hình nòng nọc lõi dây thừng gốm sứsử dụng một sợi dây gốm chịu nhiệt cao bên trong phần bầu.
Nó có thể được cân nhắc cho các ứng dụng lò luyện, lò nung và xử lý nhiệt đòi hỏi khắt khe, nơi phần lõi tự thân cần được làm bằng vật liệu sợi chịu nhiệt độ cao.
Các chi tiết thông số kỹ thuật quan trọng bao gồm:
Không được mô tả mọi lõi sợi gốm là lõi dây gốm trừ khi bộ phận bên trong thực sự được làm ở dạng dây.

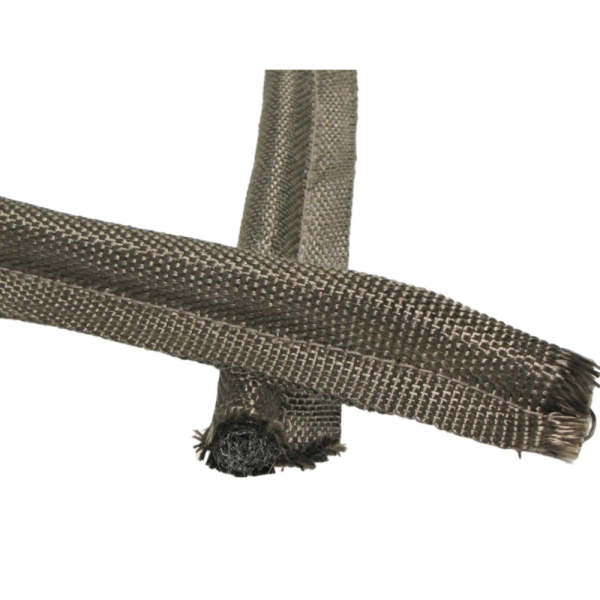

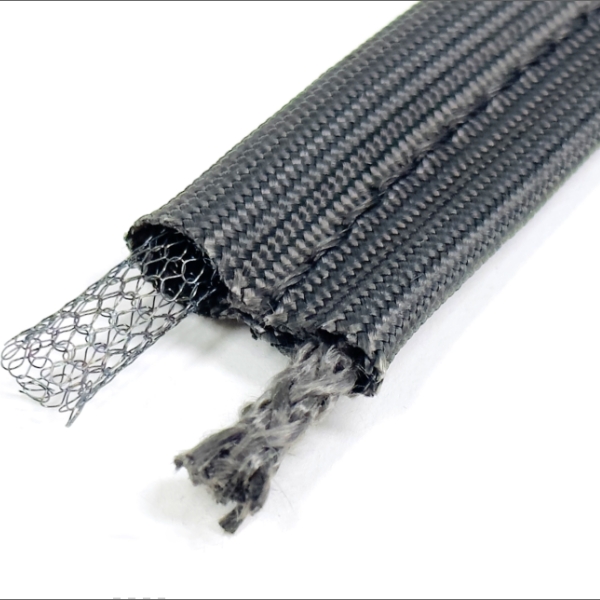

Kết cấu lõi dây thừng và lõi lưới kim loại đáp ứng các yêu cầu cơ học khác nhau.
| Đặc điểm | Lõi dây | Lõi lưới kim loại |
|---|---|---|
| Vật liệu bên trong | Sợi thủy tinh, silica, gốm hoặc sợi dệt khác | Lưới thép không gỉ hoặc Inconel |
| Hàm lượng kim loại | Thông thường là phi kim loại trừ khi sợi dây được gia cố | Kim loại |
| Độ nén | Phụ thuộc lớn vào mật độ và kết cấu của sợi dây | Phụ thuộc vào mật độ lưới, kích thước dây và hình học lõi |
| Hỗ trợ cơ học | Được cung cấp bởi sợi dây | Được cung cấp bởi cấu trúc lưới kim loại |
| Lý do lựa chọn | Kết cấu bầu làm từ sợi linh hoạt | Gia cố bằng kim loại và khả năng phục hồi theo ứng dụng cụ thể |
BSTFLEX cũng sản xuất gioăng đầu nòng lõi thép không gỉ và gioăng đầu nòng lõi thép không gỉ rỗng cho các ứng dụng ưu tiên sử dụng lõi kim loại.
Chỉ riêng tên vật liệu không thể quyết định cách thức hoạt động của phần bầu có lõi dây thừng.
Một sợi dây được cấu trúc lỏng lẻo có thể biến dạng khác với một sợi dây bện dày đặc có cùng đường kính danh nghĩa. Lớp vỏ dệt xung quanh cũng ảnh hưởng đến phần bầu hoàn thiện vì nó hạn chế sự giãn nở và kiểm soát biên dạng cuối cùng.
Đối với các ứng dụng OEM, các biến số quan trọng có thể bao gồm:
Nếu lực nén là yếu tố quan trọng, hãy đánh giá gioăng hoàn thiện thay vì chỉ dựa vào thông số kỹ thuật của lõi cáp bên trong.
Đường kính cáp không nhất thiết phải giống với đường kính ngoài cuối cùng của bầu gioăng tadpole.
Lớp bọc bên ngoài, các nếp gấp, đường may và phương pháp chế tạo đều đóng góp vào kích thước gioăng cuối cùng.
Do đó, một thông số kỹ thuật kích thước hoàn chỉnh nên bao gồm:
| Kích thước | Thông số cần chỉ định |
|---|---|
| Đường kính lõi | Đường kính cáp danh định bên trong bầu gioăng, nếu đã biết |
| Chiều cao bầu | Chiều cao bên ngoài tự do theo hướng nén |
| Chiều rộng phần phình | Chiều rộng bên ngoài tự do ngang qua phần phình |
| Chiều rộng phần đuôi | Chiều rộng lắp đặt được đo từ các điểm tham chiếu xác định |
| Chiều dày phần đuôi | Chiều dày dệt thành phẩm ở phần giữ |
| Chiều rộng tổng thể | Tổng chiều rộng mặt cắt ngang của gioăng thành phẩm |
| Chiều dài thành phẩm | Chiều dài cắt yêu cầu hoặc chu vi thành phẩm |
Sự phân biệt này đặc biệt quan trọng khi thay thế gioăng hiện có.
Ví dụ, một sợi dây có thể nằm bên trong nhiều lớp vải, làm cho phần phình bên ngoài thành phẩm lớn hơn đường kính dây danh nghĩa. Phần phình bị mòn cũng có thể trông nhỏ hơn sau thời gian dài bị nén.
Khi chuẩn bị yêu cầu báo giá (RFQ) thay thế, hãy xác định xem kích thước đó đề cập đến:
Không sử dụng các kích thước này thay thế cho nhau.
Gioăng cũ nên được xem xét như một bằng chứng tham khảo hơn là một bản sao hoàn hảo của biên dạng mới ban đầu.
Trước khi chọn loại thay thế, hãy ghi lại:
Nếu lõi bện cũ đã bị nén vĩnh viễn, việc khớp theo kích thước hiện tại của nó có thể tạo ra một sản phẩm thay thế có kích thước quá nhỏ.
Lõi dệt màu trắng hoặc trắng ngà có thể là sợi thủy tinh, silica, sợi gốm hoặc vật liệu khác. Chỉ kiểm tra bằng mắt thường là chưa đủ để xác nhận thành phần sợi hoặc khả năng chịu nhiệt độ.
Sử dụng thông số kỹ thuật gốc nếu có sẵn. Nếu không rõ cấu trúc ban đầu, hãy cung cấp các điều kiện ứng dụng và đánh dấu vật liệu là không xác định thay vì gán một thông số kỹ thuật giả định.
Gioăng tadpole có lõi bện rất hữu ích xung quanh cửa lò nướng công nghiệp, nơi phần búp linh hoạt cần duy trì sự tiếp xúc quanh chu vi trong khi phần đuôi được giữ cố định bằng cơ học.
Các yếu tố cần cân nhắc điển hình bao gồm:
Lõi bện bằng sợi thủy tinh có thể là một lựa chọn thiết thực khi nhiệt độ và các điều kiện cơ học phù hợp với cấu trúc gốc sợi.
Đối với lò nung và lò gốm, nhiệt độ thực tế tại vị trí lắp gioăng cần được xác định trước khi chọn dây bện bằng sợi thủy tinh, silica hoặc sợi gốm.
Vật liệu lõi chịu nhiệt độ cao hơn không tự động giải quyết các vấn đề gây ra bởi:
Lớp bọc, lõi, đường chỉ khâu và hệ thống lắp đặt nên được xem xét đồng thời cùng nhau.
Cửa thăm khám nồi hơi và các tấm kiểm tra cũng có thể sử dụng gioăng dạng búp kết hợp đuôi (bulb-and-tail seals) trong trường hợp thiết kế thiết bị yêu cầu gioăng chu vi có độ đàn hồi với phần đuôi được giữ cố định bằng cơ học.
Đối với các ứng dụng này, hãy cung cấp nhiệt độ vận hành, điều kiện áp suất, hình học cửa và bất kỳ yêu cầu rò rỉ nào cùng với bản yêu cầu báo giá (RFQ).
Một chiếc gioăng tadpole bằng vật liệu dệt không nên tự động được mô tả là chịu được áp suất hoặc kín khí nếu chưa có sự kiểm chứng hệ thống phù hợp.
Lõi dạng dây có thể được ưu tiên khi thiết kế yêu cầu cấu trúc bên trong bằng vật liệu dệt linh hoạt mà không có lưới kim loại.
Lõi kim loại rỗng có thể phù hợp hơn khi yêu cầu cấu trúc kim loại tâm mở và các đặc tính phục hồi khác nhau.
Quyết định nên dựa trên các yêu cầu về độ nén và lực đóng thực tế thay vì giả định rằng một loại cấu trúc là mềm hơn hoặc tốt hơn một cách phổ quát.
Đối với các dự án OEM và thay thế, BSTFLEX có thể đánh giá các kết hợp khác nhau của:
Quá trình sản xuất tùy chỉnh có thể bắt đầu từ bản vẽ mặt cắt, thông số kỹ thuật kích thước hoặc mẫu hiện có.
Để biết thêm các tùy chọn phát triển OEM rộng hơn, hãy xem trang Nhà Sản Xuất Gioăng Tadpole Tùy Chỉnh BSTFLEX .
| Hạng Mục RFQ | Thông Tin Cần Thiết |
|---|---|
| Thiết Bị | Lò công nghiệp, lò luyện, lò nung, lò hơi, ống dẫn, van điều tiết hoặc ứng dụng khác |
| Vỏ Bọc | Sợi thủy tinh, silica, gốm sứ, sợi thủy tinh phủ hoặc không rõ |
| Lõi Dây | Sợi thủy tinh, silica, gốm sứ hoặc không rõ |
| Cấu Trúc Lõi | Bện, xoắn, đan kim hoặc không rõ |
| Đường Kính Lõi | Đường kính danh nghĩa của dây nếu biết |
| Kích Thước Bầu Gioăng | Chiều cao và chiều rộng của bầu gioăng thành phẩm |
| Phần Đuôi | Chiều rộng, chiều dày và cách sắp xếp lắp đặt |
| Khe Hở | Khe hở làm kín khi đóng và độ biến thiên xung quanh chu vi |
| Nhiệt Độ | Nhiệt độ liên tục và tối đa tại vị trí đặt gioăng |
| Chiều dài | Chiều dài cắt hoặc kích thước chu vi hoàn thiện |
| Số lượng | Số lượng nguyên mẫu và sản xuất |
| Tài liệu tham khảo | Bản vẽ, hình ảnh hoặc mẫu gioăng hiện có |
Thuật ngữ này thường chỉ loại gioăng nòng nọc sử dụng lõi dạng dây thừng bên trong phần bầu có thể nén được. Gioăng hoàn thiện vẫn bao gồm lớp vỏ dệt và phần đuôi lắp đặt, do đó nó khác với dây gioăng thông thường dạng rời.
Tùy thuộc vào cấu trúc yêu cầu, lõi dây thừng có thể bao gồm sợi thủy tinh, silica hoặc sợi gốm ceramic. Vật liệu phù hợp phụ thuộc vào nhiệt độ vận hành, yêu cầu nén và thiết kế gioăng hoàn chỉnh.
Không nhất thiết. Sợi thủy tinh có thể chỉ lớp vỏ bên ngoài, lõi bên trong hoặc cả hai. Yêu cầu báo giá (RFQ) nên xác định riêng biệt lớp vỏ và phần lõi.
Lõi lưới kim loại có thể được sử dụng trong một số thiết kế, nhưng không nên tự động coi đó là chất thay thế trực tiếp. Hai cấu trúc này có thể có các đặc tính nén, phục hồi và cơ học khác nhau.
Ghi lại chiều cao và chiều rộng của phần bầu hoàn thiện, kích thước phần đuôi, tổng chiều rộng biên dạng và khe hở sau khi lắp đặt. Nếu biết đường kính dây thừng, hãy ghi lại riêng biệt với đường kính bầu hoàn thiện.
Có. Vật liệu dây thừng, kích thước phần bầu, chiều rộng đuôi, cấu trúc lớp vỏ và chiều dài hoàn thiện có thể được đánh giá dựa trên bản vẽ, mẫu và yêu cầu ứng dụng.
BSTFLEX sản xuất tùy chỉnh gioăng nòng nọc lõi dây thừng, phớt nòng nọc và các biên dạng gioăng chịu nhiệt độ cao cho thiết bị công nghiệp.
Đối với ứng dụng hiện có, hãy gửi mặt cắt gioăng, kích thước phần bầu và đuôi, khe hở khi đóng, nhiệt độ vận hành và thông tin mẫu có sẵn.
Đối với thiết bị OEM mới, hãy cung cấp bản vẽ mối nối, không gian nén yêu cầu, sở thích về lớp vỏ, vật liệu lõi dây thừng và số lượng dự kiến.
Liên hệ với BSTFLEX để nhận báo giá gioăng nòng nọc lõi dây thừng theo yêu cầu.
