Bộ phận bảo vệ mặt bích có thể vừa khít với mối nối nhưng vẫn khó lắp đặt hoặc tháo gỡ. Thân bộ phận có thể không chạm vào mặt bích, nhưng tấm bên có thể chạm vào đinh tán nhô ra, chốt có thể đối diện với giá đỡ đường ống, hoặc phần bản lề có thể chạm vào tường trước khi mở đủ rộng.
Để tính toán kích thước tấm chắn mặt bích bằng thép không gỉ, hãy ghi lại kích thước mặt bích đã lắp ráp, tiết diện đi qua mỗi lỗ trên tấm bên và không gian cần thiết để định vị, đóng, mở và tháo nắp.Kích thước ống danh nghĩa chỉ là điểm khởi đầu, chứ không phải là thông số kỹ thuật bảo vệ hoàn chỉnh.

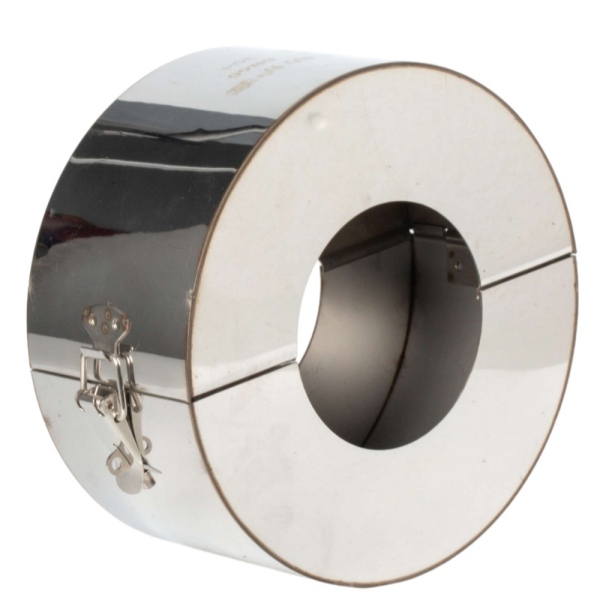

BSTFLEXTấm chắn mặt bích bằng thép không gỉSử dụng vỏ kim loại với các tấm bên hình vòng, cửa mở có bản lề và chốt khóa. Danh sách kiểm tra kích thước sau đây nhằm mục đích báo giá và xem xét bản vẽ; kích thước và khoảng cách sản xuất cuối cùng cần được xác nhận cho cụm lắp ráp đã chọn.
Trước khi đo kích thước, hãy xác định tiêu chuẩn mặt bích, kích thước danh nghĩa, chỉ định áp suất và loại kết nối. Ghi rõ chỉ định tiêu chuẩn chính xác thay vì chỉ mô tả kết nối là mặt bích kiểu Mỹ, châu Âu hoặc Nhật Bản.
BSTFLEX sử dụng kích thước mặt bích HG/T 20592 làm một tiêu chuẩn tham khảo để tính toán kích thước. Các tiêu chuẩn mặt bích khác có thể được xem xét dựa trên các bản vẽ và số đo lắp đặt liên quan. Ký hiệu áp suất mặt bích xác định kết nối đường ống; nó không thiết lập định mức áp suất cho lớp bảo vệ bên ngoài.
Đo kích thước mối nối khi đã lắp ráp hoàn chỉnh, với các đai ốc, vòng đệm và bu lông thực tế được đặt đúng vị trí. Ghi chú lại bất kỳ miếng đệm, bộ chuyển đổi hoặc kết nối thiết bị nào giữa các mặt bích. Đánh dấu các đặc điểm khác biệt so với bản vẽ tham khảo thay vì cho rằng kích thước mặt bích tiêu chuẩn mô tả toàn bộ quá trình lắp đặt.
Hãy sử dụng milimét hoặc inch một cách nhất quán và đánh dấu các điểm cuối của phép đo trên bản vẽ. Đặc biệt, cần phân biệt chiều rộng của cặp mặt bích với tổng không gian mà các ốc vít chiếm chỗ.
| Đo lường | Những gì cần ghi âm | Nó giúp kiểm tra điều gì |
|---|---|---|
| Đường kính ngoài của mặt bích | Đường kính ngoài của mỗi mặt bích. Ghi lại cả hai nếu chúng khác nhau. | Không gian cần thiết bên trong thân bảo vệ hình trụ. |
| Chiều rộng mặt bích đã lắp ráp | Khoảng cách trục giữa mặt sau ngoài của hai mặt bích, không bao gồm các chi tiết lắp ghép nhô ra. Đánh dấu các mặt phẳng tham chiếu này trên bản vẽ. | Chiều rộng cơ bản của mối nối trước khi kiểm tra đai ốc, bu lông và các chi tiết nhô ra khác. |
| Các phần nhô ra của ốc vít | Khoảng cách mà đai ốc, vòng đệm và đầu bu lông nhô ra khỏi mỗi mặt bích. Bao gồm bất cứ thứ gì nhô ra ngoài chu vi mặt bích. | Có thể gây cản trở với các tấm ốp bên hoặc vỏ ngoài. |
| Hình dạng tại vị trí của từng tấm bên | Đường kính ngoài của ống và bất kỳ khớp nối, ống bọc, lớp phủ hoặc đặc điểm nào khác tại vị trí lỗ dự kiến ở mỗi bên. | Hình dạng lỗ mở và khoảng hở cần thiết ở cả hai đầu của tấm chắn. |
| Các vật cản gần đó | Khoảng cách đến các điểm tựa, tường, đường ống liền kề, thân van, bộ truyền động và vật liệu cách nhiệt sẽ được giữ nguyên vị trí. | Liệu nắp đậy và các phụ kiện của nó có vừa khít với không gian hiện có hay không. |
| Không gian mở và tháo rời | Hướng tiếp cận và các hạn chế xung quanh bản lề và chốt khóa. Bao gồm ảnh chụp toàn cảnh quá trình lắp đặt. | Liệu tấm chắn có thể được lắp đặt và tháo rời, chứ không chỉ đơn thuần là đóng kín xung quanh khớp nối. |
Đây là các số đo kết nối, không phải kích thước hoàn thiện của tấm chắn. Đường kính ngoài của mặt bích không giống với đường kính ngoài của tấm chắn, và chiều rộng lắp ráp đo được không tự động trở thành khoảng cách hoàn thiện giữa các tấm bên.
Các tấm ốp bên hình vòng là các phần hình vòng bao quanh các lỗ ống. Chúng kéo dài vào bên trong từ vỏ ngoài, vì vậy vị trí của chúng phải được kiểm tra so với các chi tiết mà một dải hở hai bên sẽ không bao phủ.
Kiểm tra từng đầu riêng biệt. Ống thẳng ở một đầu và thân van hoặc khớp nối mặt bích ở đầu kia có thể có hình dạng khác nhau. Ghi lại đường kính tại vị trí tấm ốp bên dự kiến, chứ không chỉ đơn giản là tại đoạn ống lộ ra gần nhất thuận tiện.
Cũng cần xác định vị trí lớp cách nhiệt hoặc lớp phủ kết thúc. Nêu rõ liệu chúng sẽ nằm bên ngoài khu vực bảo vệ, đi qua một lỗ hở, hay sẽ được tháo dỡ theo kế hoạch lắp đặt đã thỏa thuận. Không nên để người lắp đặt quyết định điều đó sau khi tấm che đã được sản xuất.

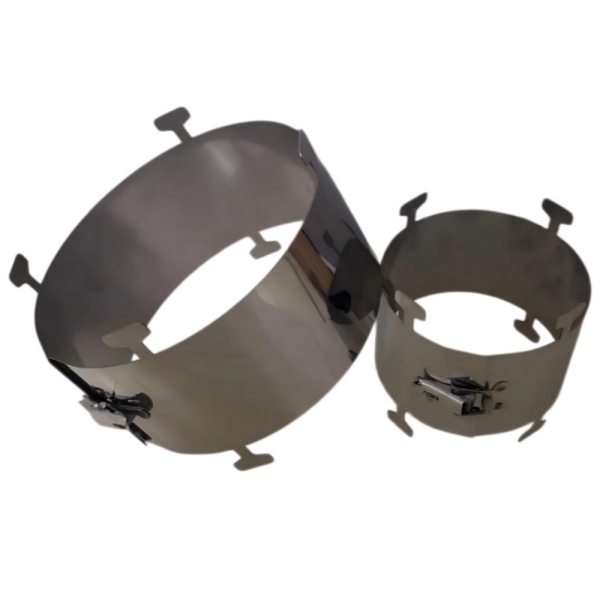

Để có một phương án thay thế không có vách bên, hãy so sánh cấu trúc củatấm bảo vệ mặt bích dạng dải bằng thép không gỉCác tấm chắn bên hông làm thay đổi hình dạng vùng che phủ và yêu cầu về độ khít; sự hiện diện của chúng không tự chứng minh mức độ bảo vệ chống tia nước bắn hoặc khả năng giữ kín áp suất cao hơn.
Xem xét kích thước bên ngoài tối đa của cụm lắp ráp đề xuất, bao gồm cả bản lề và chốt khóa. Đường kính thân phù hợp giữa hai ống vẫn có thể không đủ chỗ cho phần cứng đóng mở. Thể hiện hướng dự định so với các thiết bị lân cận.
Kiểm tra khả năng thao tác bằng tay của người vận hành và chuyển động của chốt, cũng như đường đi của phần bản lề. Khoảng trống bên cạnh nắp đã đóng không nhất thiết đủ để mở nó. Trong trường hợp hướng lắp đặt bị hạn chế, hãy đánh dấu vị trí bản lề và vị trí chốt dự kiến trên bản vẽ.
Hãy xem xét đường đi của vỏ mở đến điểm kết nối và được nhấc lên trở lại. Bao gồm các giá đỡ cố định, các van liền kề và bất kỳ thiết bị nào không thể di chuyển trong quá trình bảo trì định kỳ. Đối với kết nối van, hãy xem xét chuyển động của tay cầm hoặc bộ truyền động riêng biệt với chuyển động mở của tấm chắn.
Ví dụ về bố trí, hai cụm mặt bích giống hệt nhau có thể cần hướng lắp đặt tấm chắn khác nhau khi một cụm nằm sát tường. Kích thước kết nối có thể giống nhau nhưng không gian mở thực tế lại khác nhau. Đó là lý do tại sao ảnh chụp cận cảnh mặt bích cần đi kèm với ảnh chụp toàn cảnh hơn.
Hãy cung cấp kích thước đo được chứ không phải thêm bất kỳ dung sai nào vào mỗi giá trị. Nhà cung cấp cần biết số liệu nào mô tả mối nối và số liệu nào mô tả lớp phủ hoàn thiện mà bạn yêu cầu.
Đối với các hệ thống hoạt động ở nhiệt độ cao, cần ghi lại xem các phép đo có được thực hiện khi hệ thống nguội hay không và cung cấp các điều kiện vận hành. Xác định bất kỳ chuyển động dự kiến nào mà kỹ sư dự án yêu cầu thiết kế tấm chắn phải đáp ứng. Việc lựa chọn vật liệu, độ khít, dung sai chế tạo và khả năng tiếp cận khi lắp đặt cần được xem xét cùng nhau.
Việc mở rộng lỗ ống hoặc lắp đặt vỏ lớn hơn không tự động là giải pháp tốt hơn. Nó chỉ làm thay đổi phạm vi bao phủ và vị trí của bộ phận bảo vệ. Thay vì mở rộng lỗ hoặc ép chốt trong quá trình lắp đặt, hãy xác định khoảng cách cần thiết trên bản vẽ.
Hình chiếu mặt trước cần thể hiện chu vi mặt bích và vị trí ống. Hình chiếu mặt bên cần thể hiện chiều rộng khi lắp ráp, các phần nhô ra của bu lông và vị trí các tấm bên dự kiến. Hình chiếu rộng hơn cần thể hiện các giá đỡ, thiết bị liền kề và đường dẫn để mở và tháo vỏ.
Ghi chú trên ảnh bằng số hiệu kết nối được sử dụng trên bảng kích thước. Thêm chú thích đo đạc ở những nơi khó tiếp cận; ảnh không có kích thước không được coi là bản vẽ tỷ lệ.
Đối với các dự án có nhiều kích thước mặt bích khác nhau, hãy sử dụng một dòng bảng kê cho mỗi điều kiện kết nối và lắp đặt riêng biệt. Ghi lại số lượng, yêu cầu vật liệu và phiên bản bản vẽ cùng với các số đo. Việc chỉ dựa vào kích thước ống để khớp nhau không phải là lý do đủ để nhóm tất cả các tấm chắn bảo vệ dưới một kích thước duy nhất.
Vỏ bảo vệ có kích thước phù hợp vẫn cần đáp ứng nhiệm vụ bảo vệ dự định. Hãy nêu rõ môi chất của quy trình, điều kiện hoạt động bình thường và tối đa, phạm vi bảo vệ cần thiết và bất kỳ yêu cầu về hiệu suất hoặc tài liệu cụ thể nào của dự án.
Trường hợp cần sử dụng lưới bên trong, hãy chỉ rõ cấu trúc đó.tấm chắn mặt bích lưới thép không gỉ nhiều lớpCấu hình này bao gồm một bộ phận lưới bên trong cần được xem xét cùng với dải bao quanh và phần đóng kín. Không nên cho rằng bộ phận này có mặt bên trong mọi nắp đậy bằng thép không gỉ.
Tấm chắn bên ngoài không sửa chữa được gioăng bị rò rỉ hoặc thay thế tính toàn vẹn của mối nối bu lông. Mọi quy định về kiểm tra, thoát nước hoặc thông gió theo thiết kế đã được phê duyệt phải được giữ nguyên như đã quy định.
Khi xem xét bản vẽ, hãy kiểm tra độ khít bên trong, các lỗ trên tấm bên, kích thước bên ngoài và hướng lắp đặt bản lề và chốt dự kiến. Bao gồm cả không gian cần thiết cho việc lắp đặt và tháo gỡ, không chỉ là hình ảnh sản phẩm khi đóng lại.
Việc đo đạc, lắp đặt và tháo dỡ phải được thực hiện bởi nhân viên được ủy quyền theo quy trình làm việc an toàn của công trường, với việc kiểm soát áp suất, nhiệt độ và các nguồn năng lượng nguy hiểm khác theo yêu cầu. Không được đến gần khu vực rò rỉ đang hoạt động để đo đường kính mối nối hoặc điều chỉnh tấm chắn bảo vệ.
Ở giai đoạn lắp đặt đã được phê duyệt, hãy kiểm tra xem vỏ có đóng kín mà không cần dùng lực và các tấm bên không gây cản trở các ốc vít hoặc thiết bị xung quanh. Nếu có sự không khớp, cần gửi lại để xem xét lại, không được sửa chữa bằng cách uốn cong vỏ hoặc cắt các lỗ tại chỗ.
Không dùng để đánh giá kích thước đầy đủ. Bao gồm tiêu chuẩn mặt bích, chỉ định áp suất, kích thước lắp ráp, độ nhô của ốc vít và các hạn chế lắp đặt. Những thông tin này xác định cả kết nối và không gian có sẵn xung quanh nó.
Hướng dẫn này không quy định khoảng cách thông thủy chung. Vui lòng cung cấp mặt cắt thực tế tại mỗi lỗ mở, điều kiện vận hành và bất kỳ yêu cầu di chuyển nào. Các lỗ mở đã hoàn thiện và khoảng cách cho phép của chúng cần được xác nhận trên bản vẽ an toàn đã được phê duyệt.
Kiểm tra lại chiều rộng trục và các phần nhô ra được thể hiện trên bản vẽ. Chỉ tăng đường kính thân không giải quyết được sự cản trở trục. Hãy gửi kết quả đo độ cản trở để xem xét trước khi lắp đặt hoặc sửa đổi nắp đậy.
Hãy gửi cho BSTFLEX thông số kỹ thuật mặt bích, bao gồm tiêu chuẩn, kích thước danh nghĩa, chỉ định áp suất, kích thước kết nối đo được và hình ảnh lắp đặt. Bao gồm cả môi chất trong quy trình, nhiệt độ, áp suất (có đơn vị), mác thép không gỉ cần thiết và số lượng.
Xem lạiThông tin chi tiết sản phẩm Tấm chắn mặt bích bằng thép không gỉhoặc so sánh các cấu hình khác trong của chúng tôi.Nắp bảo vệ mặt bích và vanphạm vi.
Vui lòng gửi bản vẽ mặt bích và yêu cầu về khoảng hở để nhận báo giá.Đối với các đơn đặt hàng lặp lại, vui lòng ghi rõ số bản vẽ đã được phê duyệt trước đó và nêu rõ bất kỳ thay đổi nào đối với kết nối hoặc thiết bị xung quanh.
