Ống Aramid phủ Silicone: Xác định kích thước cho cáp và ống mềm

Ống bọc có lớp phủ bên ngoài phải vừa khít theo hai hướng. Đường kính trong của nó phải vừa với ống mềm hoặc cáp, trong khi đường kính ngoài hoàn thiện của nó phải cách các kẹp, giá đỡ và các linh kiện lân cận một khoảng hở nhất định. Nếu thiếu một trong hai kích thước trên bản vẽ, chỉ riêng kích thước danh nghĩa của ống bọc thì không thể quyết định được lựa chọn.

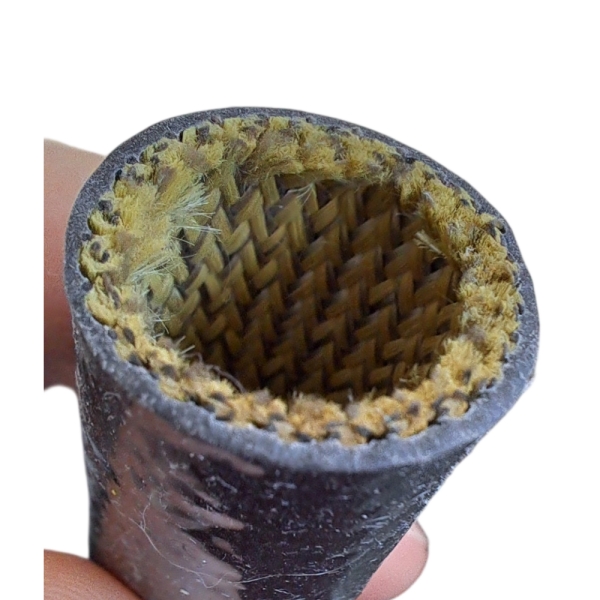

BSTFLEX's silicone coated aramid sleeve có lớp bên trong bằng sợi aramid dạng ống và lớp ngoài phủ silicone. Sản phẩm này được giới thiệu cho bó dây điện, cáp và ống mềm. Mô tả trực tuyến của sản phẩm không cung cấp bảng kích thước, vì vậy hãy yêu cầu các số đo và mẫu cho cấu trúc đang được báo giá thay vì giả định rằng kích thước của một ống bọc được phủ khác sẽ áp dụng được.

Đo cụm chi tiết như cách nó sẽ được bảo vệ

Đối với bó cáp, hãy đo bó hoàn thiện sau khi quấn băng, rẽ nhánh và bọc lớp ngoài bất kỳ. Đối với ống mềm, hãy đo qua lớp vỏ tại nhiều điểm, bao gồm các thay đổi gần đầu nối. Ghi lại đường kính ngoài tối đa của phần nằm bên dưới ống bọc. Cung cấp dung sai sản xuất nếu cụm chi tiết được sản xuất theo lô; mẫu ở mức thấp của dung sai đó có thể che giấu vấn đề về độ khít.

Đánh dấu chiều dài được bọc, các vị trí uốn cong và các nơi ống bọc phải dừng lại. Bao gồm bất kỳ đầu nối điện, ống ép cốt, đai ốc hoặc chụp cao su nào mà ống bọc phải luồn qua trong quá trình lắp đặt. Tính năng lớn nhất trên đường đi đó có thể rộng hơn nhiều so với đoạn cần được bảo vệ.

Quyết định thời điểm lắp ống bọc

Nếu ống bọc được lắp trước khi gắn đầu cực hoặc đầu nối ống mềm, đầu nối sẽ không xác định lỗ luồn qua. Nếu nó được thêm vào một cụm chi tiết đã hoàn thiện, hãy đo phần rộng nhất của đầu nối và thử nghiệm với ống bọc thực tế. Không ép ống được phủ qua vật cản vì lớp tết không phủ có thể giãn ra đến mức đó. Lớp phủ và lớp vải bên trong phải được đánh giá cùng nhau.

Khi không thể tiếp cận được cả hai đầu, hãy thiết lập trình tự lắp ráp trước khi chọn kích thước. Một ống bọc dạng ống lớn hơn có thể luồn qua đầu nối nhưng lại lỏng lẻo trên cáp hoặc ống mềm nhỏ hơn nhiều. Việc thay đổi thời điểm lắp đặt, hoặc chọn cấu trúc khác cho cụm chi tiết hiện có, có thể mang lại kết quả tốt hơn là tăng đường kính trong danh nghĩa.

Chừa không gian xung quanh ống bọc hoàn thiện

Yêu cầu đường kính ngoài và độ dày thành ống của ống bọc hoàn thiện ở đường kính trong dự kiến. Sau đó, so sánh lớp vỏ bên ngoài đó với giá đỡ, máng hoặc kẹp hẹp nhất dọc theo tuyến đường lắp đặt. Thiết kế có đủ chỗ cho ống mềm trần có thể không còn đủ chỗ sau khi thêm ống bọc phủ.

Thử nghiệm mẫu ở bán kính uốn dự kiến và qua toàn bộ phạm vi chuyển động bình thường. Tìm kiếm hiện tượng bẹp cục bộ, dồn lại vào kẹp, đầu ống bọc bị kéo thụt lại và hư hỏng có thể nhìn thấy trên bề mặt silicone. Ghi lại vị trí các vết mòn sau khi thử nghiệm xử lý hoặc chuyển động thực tế. Không để việc lựa chọn ống bọc ép ống mềm vượt quá bán kính uốn tối thiểu đã định mức của chính nó.

Kiểm tra lớp phủ đối với điều kiện tiếp xúc thực tế

Nêu rõ liệu ống bọc có chạm vào bề mặt nóng, nằm gần nguồn nhiệt bức xạ hay chủ yếu bảo vệ chống mài mòn. Cung cấp nhiệt độ bình thường và nhiệt độ đỉnh tại vị trí ống bọc, thời gian tiếp xúc và bất kỳ chất lỏng nào được sử dụng trong cụm chi tiết hoặc quá trình làm sạch. Yêu cầu dữ liệu thử nghiệm hiện tại đối với cấu trúc aramid và silicone đang được cung cấp. Giới hạn nhiệt độ của toàn bộ cụm cáp hoặc ống mềm có thể thấp hơn giới hạn của vật liệu ống bọc riêng lẻ.

Đối với ứng dụng điện, hãy mô tả liệu ống bọc là lớp vỏ bảo vệ bổ sung trên cáp đã được cách điện hay là một phần của hệ thống cách điện được phê duyệt. Nếu yêu cầu thử nghiệm điện áp hoặc ngọn lửa, hãy nêu tên phương pháp và yêu cầu kết quả đối với ống bọc phủ hoàn thiện. Sự hiện diện của lớp silicone không xác định một định mức điện cụ thể nào.

Giữ các cấu trúc sợi tách biệt nhau

Ống bọc sợi thủy tinh phủ silicone sử dụng một loại sợi cơ bản khác. Nếu thông số kỹ thuật của dự án yêu cầu sợi thủy tinh, hãy xem xét silicone rubber coated fiberglass sleeving theo các tiêu chí riêng của nó. Các tuyên bố về kích thước, nhiệt và điện của nó không nên được sao chép vào thông số kỹ thuật mua ống bọc aramid chỉ vì cả hai đều có lớp vỏ ngoài bằng silicone.

Thông số kỹ thuật ngắn gọn để yêu cầu mẫu

• Đường kính ngoài tối đa và dung sai cho phép của ống mềm hoặc bó cáp hoàn thiện.
• Đầu nối hoặc phụ kiện lớn nhất dọc theo đường lắp đặt.
• Chiều dài được bảo vệ yêu cầu, vị trí cắt đầu ống và công đoạn lắp ráp.
• Khe hở tối thiểu qua các giá đỡ và bán kính uốn khi làm việc.
• Nguồn nhiệt, mức tiếp xúc khi vận hành và ở nhiệt độ đỉnh, cũng như sự tiếp xúc với chất lỏng.
• Các bài kiểm tra bắt buộc và cách thức nghiệm thu mẫu đã lắp.

Gửi bản vẽ và yêu cầu mẫu đó qua silicone coated aramid sleeve product page. Yêu cầu nhà cung cấp nêu rõ dung sai đường kính trong hoàn thiện, đường kính ngoài, chi tiết lớp phủ và dữ liệu thử nghiệm liên quan trên báo giá. Lắp và kiểm tra mẫu trên cụm chi tiết thực tế trước khi phê duyệt chiều dài cắt sản xuất.
