Trả lời nhanh

Để chọn kích thước gioăng dây sợi thủy tinh, hãy ghi lại chiều rộng rãnh sạch, độ sâu rãnh, khoảng hở cửa đóng, bán kính góc và tổng chiều dài đường tâm. Sau đó chọn một loại dây tròn hoặc vuông có cấu trúc hoàn thiện có thể chiếm không gian đó ở mức độ nén được nhà sản xuất phê duyệt. Một sợi dây quá nhỏ có thể để lại đường rò rỉ; một sợi dây quá lớn có thể làm cửa không đóng lại được hoặc làm dẹp vĩnh viễn phần bện.

Không có tỷ lệ kích thước quá khổ hoặc độ nén duy nhất nào áp dụng cho mọi loại dây bện. Mật độ, kiểu bện, lõi, lớp phủ, lớp gia cố và hình học của cửa có thể thay đổi cách hành xử của hai sợi dây có cùng đường kính danh nghĩa.

Tại sao việc đo dây đã tháo ra là chưa đủ

Một lớp làm kín cũ rất hữu ích để tham khảo, nhưng nó không phải là kích thước chính đáng tin cậy. Nó có thể đã mất độ đàn hồi, hấp thụ cặn quy trình, bị giãn trong quá trình tháo hoặc có hình chữ nhật vĩnh viễn bên trong rãnh. Chỉ đo mặt phẳng rộng nhất có thể dẫn đến việc thay thế quá khổ. Chỉ đo phần bị nghiền mỏng nhất có thể dẫn đến việc chọn loại quá nhỏ.

Đối với công việc bảo trì, hãy giữ lại gioăng đã tháo và chụp ảnh lại trước khi vứt bỏ. Ghi lại biên dạng, vị trí mối nối, hướng lắp đặt và bất kỳ lỗi cục bộ nào. Sử dụng các quan sát đó kết hợp với các phép đo từ rãnh kim loại đã làm sạch.

Đối với thiết kế cửa mới, hãy làm việc dựa trên bản vẽ và mẫu đóng cửa đại diện. Nhà cung cấp cần hiểu rõ cả rãnh giữ và khoảng cách có sẵn khi cửa được chốt hoàn toàn.

Năm phép đo cần thiết để chọn kích thước gioăng dây

Đo rãnh trước khi chọn đường kính dây

1. Đảm bảo an toàn cho thiết bị. Cô lập lò, lò luyện hoặc lò hơi, để lò nguội và tuân theo quy trình khóa/gắn thẻ (lockout) của công trường trước khi mở hoặc tháo cửa.
2. Tháo gioăng cũ cẩn thận. Giữ lại một đoạn đại diện và lưu ý xem nó được dán keo, giữ bằng cơ học hay chỉ đơn giản là được ép vào rãnh.
3. Làm sạch rãnh. Keo cũ, cặn bám và xơ nén có thể làm giảm chiều rộng và chiều sâu sử dụng được. Đo rãnh kim loại thay vì lớp cặn.
4. Lấy số đo ở nhiều vị trí. So sánh các cạnh thẳng, góc, khu vực bản lề và phía chốt. Ghi lại các giá trị nhỏ nhất và lớn nhất thay vì chỉ báo cáo một kết quả đọc thuận tiện.
5. Kiểm tra bề mặt ăn khớp. Tìm kiếm hiện tượng biến dạng, ăn mòn, sửa chữa bằng hàn, bản lề lỏng và lực chốt không đồng đều. Một sợi dây mới không thể bù đắp cho mọi khiếm khuyết cơ học.
6. Gửi bản vẽ hoặc ảnh có đánh dấu. Một hình chiếu mặt cắt thể hiện chiều rộng, chiều sâu, khoảng hở và hướng đóng sẽ hữu ích hơn là một đường kính dây được ghi mà không có ngữ cảnh.

Cách đánh giá độ nén mà không cần sử dụng tỷ lệ phần trăm chung

Độ nén là mức giảm chiều cao tự do của sợi dây khi khớp nối được đóng lại. Có thể biểu diễn như sau:

Độ nén (%) = (chiều cao gioăng tự do − chiều cao gioăng lắp đặt) ÷ chiều cao gioăng tự do × 100

Đối với dây được giữ trong rãnh, chiều cao gioăng tự do phải mô tả chiều cao thực tế tiếp xúc với bề mặt ăn khớp sau khi dây đã vào khớp. Nó không phải lúc nào cũng giống với đường kính trong catalog. Chiều cao gioăng lắp đặt là không gian trống tại cùng một đường làm kín khi cửa được chốt hoàn toàn.

Phép tính này mô tả hình học; nó không thiết lập giới hạn chấp nhận được. Hãy yêu cầu nhà cung cấp xác nhận phạm vi độ nén cho phép đối với cấu trúc chính xác đang được báo giá. Dây bện tròn mật độ trung bình, dây bện vuông đặc, dây đan mềm và dây được phủ có thể tạo ra lực đóng rất khác nhau ở cùng một tỷ lệ phần trăm danh nghĩa.

Nếu cửa đang được sử dụng, việc thử nghiệm mẫu ngắn thường đáng tin cậy hơn là áp dụng một công thức chung trên internet. Thử nghiệm phải xác nhận rằng dây vẫn nằm đúng vị trí, cửa đóng không cần lực quá lớn và tiếp xúc liên tục xung quanh chu vi.

Dây bện tròn hay dây bện vuông?

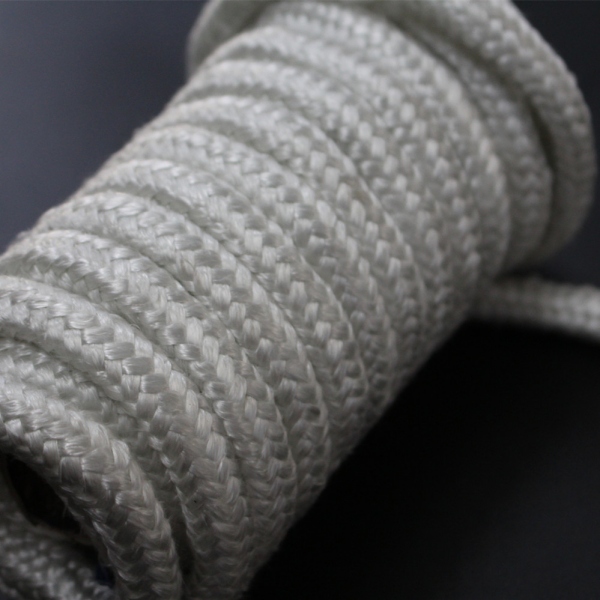

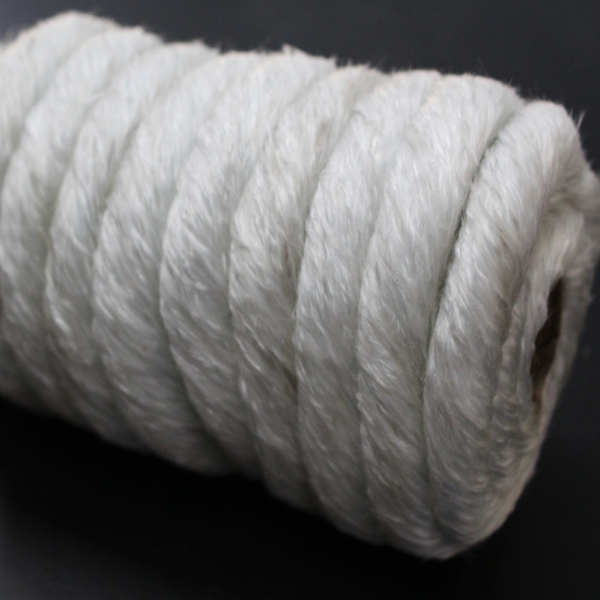

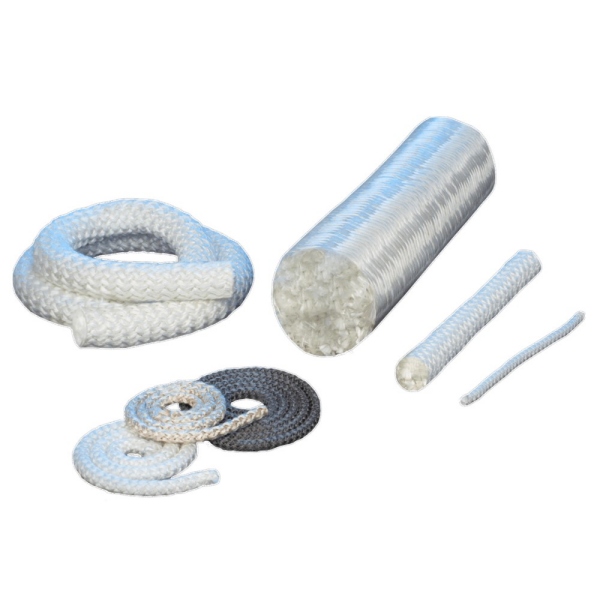

Dây sợi thủy tinh bện tròn

Tiết diện tròn là một điểm khởi đầu thiết thực cho các rãnh có bán kính, đường làm kín cong và các rãnh được thiết kế để giữ dây tròn. Nó có thể đi theo các góc và đường dẫn bất thường, trong khi cấu trúc bện mang lại bề mặt ổn định hơn so với dây xoắn lỏng lẻo.

Đối với tiết diện này, hãy xem trang sản phẩm dây bện tròn sợi thủy tinh. Trong yêu cầu báo giá (RFQ), hãy nêu rõ đường kính yêu cầu, cấu trúc, chiều dài, điều kiện vận hành và kích thước rãnh thay vì chỉ yêu cầu “dây sợi thủy tinh tiêu chuẩn”.

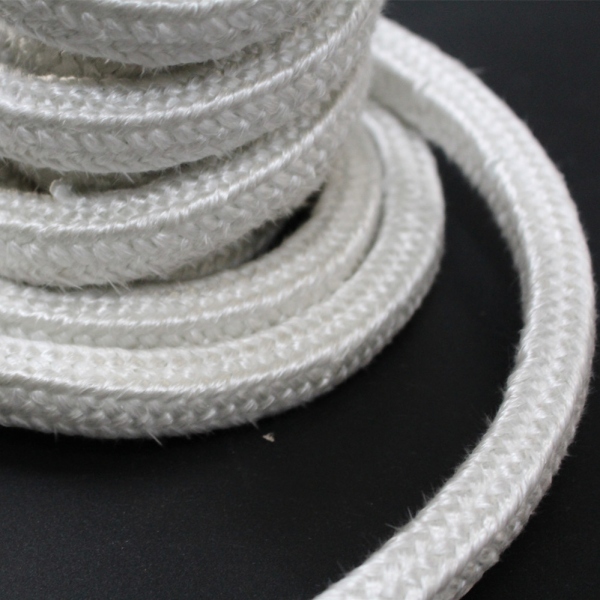

Dây sợi thủy tinh bện vuông

Tiết diện vuông cung cấp các mặt tiếp xúc phẳng và có thể nằm ổn định hơn trong rãnh hình chữ nhật. Nó có thể phù hợp trong trường hợp chiều rộng và chiều sâu rãnh được kiểm soát riêng biệt hoặc nơi dây tròn có xu hướng xoay hoặc để lại không gian trống ở các góc rãnh.

Đối với tiết diện có cạnh phẳng, hãy so sánh dây bện vuông sợi thủy tinh. Không thay thế bằng các kích thước danh nghĩa tương đương mà không kiểm tra thể tích lắp đặt, mật độ và lực đóng yêu cầu.

Mật độ bện làm thay đổi độ khít

Kích thước danh nghĩa không mô tả đầy đủ một gioăng dây. Mật độ bện và cấu trúc bên trong ảnh hưởng đến độ dễ uốn cong của dây, mức độ lan rộng theo chiều ngang và lực đẩy ngược lại cửa.

• Cấu trúc mềm hơn: dễ uốn theo các bề mặt bất thường hơn, nhưng có thể cần hỗ trợ nhiều hơn và dễ bị nén quá mức hơn.
• Bện đặc hơn: ổn định về kích thước hơn và chống hư hỏng khi xử lý tốt hơn, nhưng thường đòi hỏi rãnh chính xác hơn và lực đóng lớn hơn.
• Cấu trúc lõi: lõi sợi đặc, cấu trúc rỗng hoặc lõi gia cố làm thay đổi khả năng phục hồi và bán kính uốn.
• Xử lý bề mặt: các lớp phủ có thể thay đổi ma sát, độ cứng, khả năng nén và khả năng chống chịu môi chất.

Đối với các đơn hàng OEM lặp lại, mẫu được phê duyệt phải xác định nhiều yếu tố hơn là kích thước bên ngoài. Ghi lại cấu trúc sản phẩm, khối lượng trên một đơn vị chiều dài hoặc mức kiểm soát mật độ đã thỏa thuận, dung sai kích thước và mã tham chiếu phê duyệt mẫu.

Khi nào nên đánh giá dây được phủ

Dây sợi thủy tinh không phủ thích hợp cho nhiều ứng dụng làm kín nhiệt tĩnh khô. Cấu trúc được phủ có thể được cân nhắc khi người mua cần giảm tình trạng tước sợi bề mặt, bề mặt lắp đặt mượt mà hơn hoặc tăng khả năng chống chịu môi chất quy trình chỉ định.

Dây sợi thủy tinh phủ cao su silicone là một cấu trúc riêng biệt và không được coi là một biến thể màu sắc có thể hoán đổi cho nhau. Lớp phủ làm thay đổi toàn bộ cụm lắp ráp, vì vậy nhiệt độ, môi chất, áp suất, độ cứng và độ nén phải được xem xét lại.

Đừng giả định rằng lớp phủ làm cho mối nối kín áp suất hoặc phù hợp cho mọi dịch vụ khí, hơi nước hoặc chất lỏng. Cung cấp chính xác môi chất, nồng độ, áp suất bình thường, các đợt biến động áp suất và mô hình tiếp xúc để đánh giá.

Lựa chọn nhiệt độ đi sau hình học

Một gioăng có kích thước chính xác vẫn có thể hỏng nếu vật liệu được sử dụng vượt quá điều kiện làm việc cho phép. Cung cấp nhiệt độ tại vị trí làm kín, không chỉ điểm cài đặt lò nướng hoặc nhiệt độ buồng lò. Bao gồm nhiệt độ liên tục bình thường, nhiệt độ đỉnh, thời gian đỉnh và tần suất chu kỳ nhiệt.

Sử dụng nhiệt độ làm việc liên tục được ghi chép của cấu trúc dây hoàn thiện. Nhiệt độ phân loại sợi, điểm nóng chảy và mức phơi nhiễm đỉnh thời gian ngắn là các giá trị khác nhau. Chất kết dính, lớp phủ, sợi may, vật liệu gia cố hoặc bộ phận giữ bằng kim loại gần đó có thể trở thành thành phần giới hạn.

Nếu yêu cầu nhiệt độ đã xác minh vượt quá cấu trúc sợi thủy tinh đã chọn, hãy so sánh các dòng vật liệu trong Fiberglass Rope vs Ceramic Fiber Rope: How to Choose a High Temperature Seal. Việc này giúp tách biệt vấn đề kích thước khỏi vấn đề nhiệt độ vật liệu.

Cách xác định chiều dài gioăng cần thiết

Đo dọc theo đường tâm của rãnh đã được làm sạch qua từng góc. Đối với cửa hình chữ nhật, không nên chỉ dựa vào chiều rộng và chiều cao bên ngoài của cửa vì đường đi của gioăng có thể bị thụt vào trong, được bo tròn hoặc bị gián đoạn bởi các phụ kiện phần cứng.

Xác định vị trí mối nối trước khi đặt hàng. Vị trí này phải dễ tiếp cận để lắp đặt và được bố trí theo thiết kế của thiết bị. Nêu rõ liệu dây thừng sẽ được cung cấp dưới dạng cuộn liên tục, chiều dài theo cuộn, chiều dài cắt sẵn, vòng kín hay cụm lắp ráp gia công.

Không kéo giãn dây thừng trong quá trình đo hoặc lắp đặt. Lực căng có thể làm giảm đường kính biểu kiến của dây và khiến các đầu dây co tách ra sau khi gia nhiệt. Lượng dư khi cắt và phương pháp nối nên được thống nhất với nhà cung cấp vì chúng phụ thuộc vào độ ổn định của lớp bện, cách xử lý đầu dây và quy trình lắp đặt.

Các lỗi kích thước thường gặp

• Đặt hàng dựa trên chiếc gioăng cũ đã bị bẹp: biến dạng vĩnh viễn che khuất biên dạng và kích thước ban đầu.
• Chỉ dựa vào chiều rộng rãnh: chiều rộng không thể hiện được độ sâu rãnh hoặc khe hở khi cửa đóng lại hoàn toàn.
• Chọn một sợi dây thừng lớn hơn để chặn mọi chỗ rò rỉ: kích thước quá lớn có thể giữ cửa mở, làm quá tải chốt khóa hoặc làm bẹp lớp bện.
• Bỏ qua biên dạng: một sợi dây thừng tròn và một sợi dây thừng vuông có cùng kích thước công bố sẽ chiếm chỗ trong rãnh theo những cách khác nhau.
• Bỏ qua độ nén/độ đậm đặc: hai sợi dây thừng có kích thước bằng nhau có thể đòi hỏi lực đóng khác nhau và thể hiện mức độ phục hồi khác nhau.
• Kéo giãn trong quá trình lắp đặt: dây thừng có thể trở nên mỏng hơn và sau đó co rút lại tại vị trí nối.
• Sử dụng quy tắc nén chung chung: các tỷ lệ phần trăm được công bố có thể áp dụng cho một vật liệu, lớp bện, độ nén hoặc thiết kế thiết bị khác.
• Bỏ qua tình trạng của cửa: các tấm cửa bị cong vênh, bản lề bị mòn và chốt khóa không đều có thể tạo ra hiện tượng rò rỉ cục bộ ngay cả khi sử dụng đúng loại dây.

Kiểm tra mẫu thử và kiểm tra nhận hàng

Đối với một thiết kế mới hoặc sản phẩm thay thế không có thông số kỹ thuật gốc đáng tin cậy, hãy phê duyệt một mẫu đại diện trước khi phát hành đơn đặt hàng số lượng lớn. Kiểm tra các mục sau:

• Biên dạng và kích thước danh định trước khi lắp đặt
• Sai số kích thước và tính đồng nhất dọc theo chiều dài
• Khả năng nằm khớp trong các đoạn thẳng và góc cua mà không bị xoắn
• Lực đóng cửa và độ khớp của chốt
• Độ tiếp xúc xung quanh toàn bộ chu vi
• Độ khít của mối nối và độ ổn định của đầu mối
• Tình trạng sau khi chịu chu kỳ nhiệt được kiểm soát
• Dấu hiệu bị bẹp, sờn, cứng lại hoặc tuột ra

Lưu giữ mẫu dây thừng đã được phê duyệt, bản vẽ sửa đổi và thông số kỹ thuật mua hàng lại với nhau. Điều này cung cấp cho các bộ phận mua hàng, chất lượng và bảo trì một tài liệu tham khảo chung cho các đơn hàng trong tương lai.

Danh sách kiểm tra RFQ gioăng sợi thủy tinh

Các câu hỏi thường gặp

Dây thừng sợi thủy tinh mới có nên có đường kính bằng với gioăng cũ không?

Không phải lúc nào cũng vậy. Gioăng cũ có thể đã bị phẳng vĩnh viễn hoặc bị giãn. Hãy đo rãnh đã làm sạch và khe hở cửa đóng, sau đó chỉ sử dụng dây cũ làm bằng chứng hỗ trợ.

Tôi có thể chọn kích thước dây thừng chỉ dựa vào chiều rộng rãnh không?

Không. Chiều sâu rãnh, khe hở cửa đóng, bán kính góc, mật độ dây và phạm vi nén được phê duyệt cũng là bắt buộc. Chỉ riêng chiều rộng không thể dự đoán được mức độ nhô ra của vòng đệm hoặc lực đóng tạo ra.

Gioăng dây thừng sợi thủy tinh nên được nén bao nhiêu?

Sử dụng phạm vi được phê duyệt cho chính xác kết cấu dây thừng đó. Không có tỷ lệ phần trăm phổ quát cho mọi loại dây bện, xoắn, đan, lõi đặc, lõi rỗng hoặc có lớp phủ. Xác nhận hình học đề xuất với nhà sản xuất và tiến hành lắp thử khi có thể.

Dây thừng sợi thủy tinh tròn hay vuông tốt hơn cho cửa lò nướng?

Không có cấu hình nào tốt hơn một cách phổ quát. Dây tròn thường phù hợp với các rãnh cong hoặc có bán kính, trong khi dây vuông có thể cung cấp tiếp xúc phẳng và độ bám ổn định trong rãnh hình chữ nhật. Thiết kế rãnh và cửa hiện có sẽ quyết định cấu hình.

Làm cách nào để tính chiều dài dây thừng?

Đo đường tâm của toàn bộ rãnh bằng thước dây linh hoạt hoặc dây không giãn. Bao gồm các góc và xác định vị trí mối nối. Thỏa thuận bất kỳ dung sai cắt nào với nhà cung cấp và không kéo căng dây trong quá trình đo.

Điều gì sẽ xảy ra nếu gioăng có kích thước chính xác vẫn bị rò rỉ?

Kiểm tra lực khóa không đều, bản lề bị mòn, cửa bị biến dạng, bề mặt rãnh bị hỏng, mối nối kém, nén cục bộ quá mức hoặc xuống cấp vật liệu. Rò rỉ không phải lúc nào cũng do đường kính dây danh định gây ra.

Khi nào nên cân nhắc sử dụng dây thừng sợi gốm thay thế?

Cân nhắc một vật liệu khác khi nhiệt độ làm việc liên tục được tài liệu hóa hoặc các yêu cầu dịch vụ khác vượt quá khả năng của toàn bộ kết cấu dây thừng sợi thủy tinh. Xác nhận nhiệt độ đường làm kín thực tế và tất cả các thành phần lắp ráp trước khi thay đổi vật liệu.

Yêu cầu đề xuất gioăng dây thừng

Đối với dự án OEM, đợt ngừng hoạt động nhà máy hoặc chương trình thay thế, hãy gửi chiều rộng và chiều sâu rãnh, khe hở cửa đóng, đường dẫn gioăng đầy đủ, nhiệt độ vận hành, môi chất, tần suất mở, ảnh chụp và số lượng yêu cầu. Anhui Parker New Material Co., Ltd. có thể đánh giá các kết cấu dây thừng sợi thủy tinh tròn, vuông, không phủ và phủ lớp phủ cho nguồn cung cấp công nghiệp.
