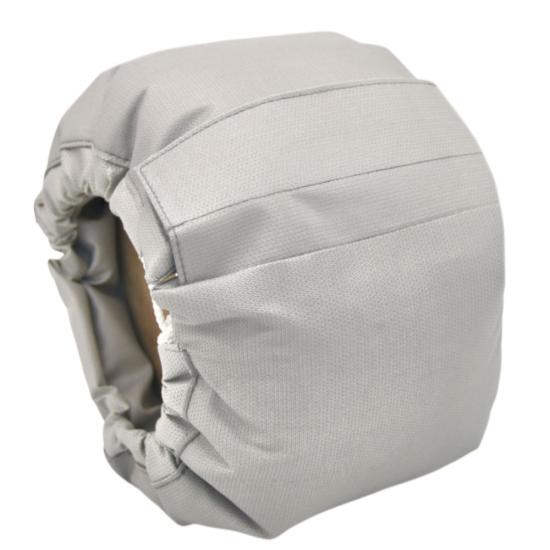

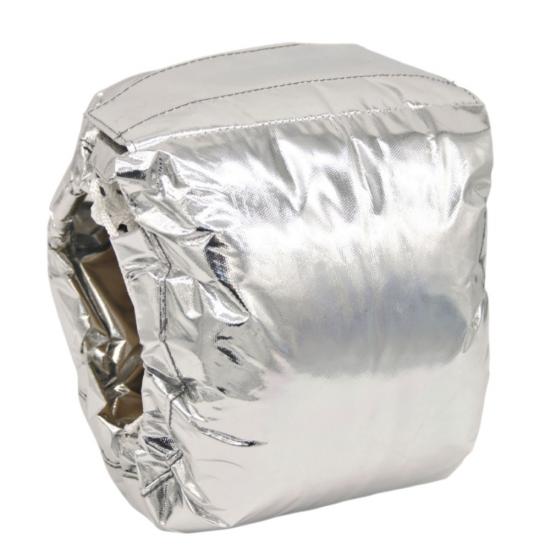

Vỏ bọc cách nhiệt mặt bích có thể tháo rời

Vỏ cách nhiệt mặt bích có thể tháo rời là một loại áo khoác nhiệt được thiết kế riêng cho các kết nối mặt bích bắt bu lông trong các hệ thống đường ống công nghiệp. Nó lấp đầy khoảng trống cách nhiệt xung quanh thân mặt bích, bu lông và lớp cách nhiệt đường ống liền kề trong khi vẫn duy trì khả năng tiếp cận mối nối để kiểm tra, siết chặt, bảo trì hoặc thay thế.

BSTFLEX sản xuất từng vỏ bọc mặt bích dựa trên kích thước thiết bị thực tế thay vì hình dạng có sẵn tiêu chuẩn. Khách hàng có thể gửi bản vẽ, bảng đo kích thước, hình ảnh hoặc mẫu vật thực tế. Hình dạng vỏ bọc, độ dày cách nhiệt, hệ thống vải và cơ cấu buộc sau đó được lựa chọn theo nhiệt độ vận hành, môi trường dịch vụ và yêu cầu bảo trì.

Tại sao các mặt bích cần cách nhiệt có thể tháo rời

Các kết nối mặt bích thường bị để hở vì lớp cách nhiệt cứng rất khó tháo lắp xung quanh bu lông và các cấu hình không đều. Một mặt bích nóng không được che chắn có thể trở thành nguồn gây thất thoát nhiệt tập trung và tạo ra bề mặt nóng gần người vận hành, cáp hoặc thiết bị lân cận.

Một vỏ cách nhiệt có thể tháo rời được lắp vừa vặn cung cấp khả năng che phủ nhiệt mà không cần niêm phong vĩnh viễn mối nối. Khi cần bảo trì, các chốt có thể được tháo ra và toàn bộ vỏ bọc có thể được gỡ bỏ. Sau khi công việc hoàn tất, cùng một vỏ bọc đó thường có thể được lắp lại, tránh việc phải cắt và thay thế lớp cách nhiệt thông thường nhiều lần.

• Giúp giảm thất thoát nhiệt từ các cụm mặt bích hở
• Giúp hạ thấp nhiệt độ bề mặt có thể tiếp cận
• Cho phép tiếp cận nhanh các bu lông mặt bích và khu vực gioăng
• Hỗ trợ việc tháo và lắp lại nhiều lần
• Phù hợp với các hình dạng không đều, không gian hạn chế và các thành phần lân cận
• Có thể được sản xuất cho môi trường trong nhà nóng, ngoài trời hoặc môi trường quy trình

Cấu tạo tùy chỉnh cho từng cụm mặt bích

Chỉ đường kính ngoài thôi là không đủ để sản xuất một vỏ bọc mặt bích đáng tin cậy. Chiều dài bu lông, độ dày cách nhiệt đường ống, chiều rộng mặt bích, các phụ kiện liền kề và khoảng hở lắp đặt đều có thể ảnh hưởng đến mẫu hoàn thiện. BSTFLEX xem xét toàn bộ cụm lắp ráp trước khi xác nhận cấu tạo.

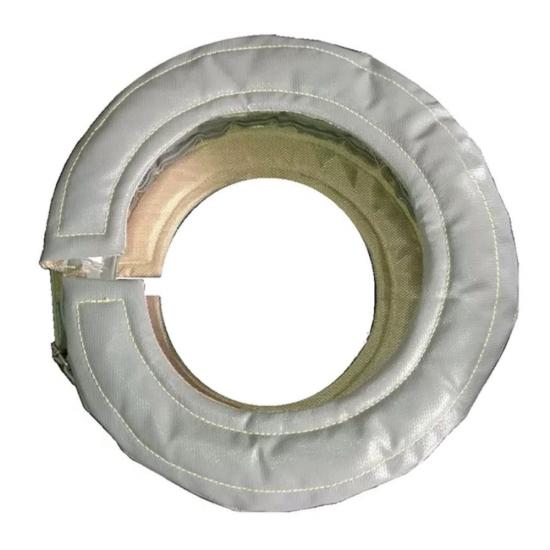

Vỏ bọc có thể được sản xuất dưới dạng áo khoác quấn một mảnh hoặc cấu tạo chia nhỏ khi không gian tiếp cận bị hạn chế. Các lỗ mở, phần chồng mí, mép gia cố và các phần cắt cục bộ có thể được tích hợp cho các giá đỡ, ống xả, thiết bị đo đạc hoặc đường ống lân cận. Nhãn nhận dạng cũng có thể được thêm vào khi nhà máy sử dụng nhiều vỏ bọc tương tự nhau.

Các tùy chọn vật liệu điển hình

Các mức nhiệt độ của vật liệu không thể áp dụng cho vỏ bọc hoàn thiện nếu không xem xét toàn bộ cụm lắp ráp. Vải ngoài, lõi cách nhiệt, lớp lót, chỉ may, chốt và phương pháp lắp đặt phải hoạt động cùng nhau trong các điều kiện dịch vụ thực tế.

Các loại mặt bích và ứng dụng

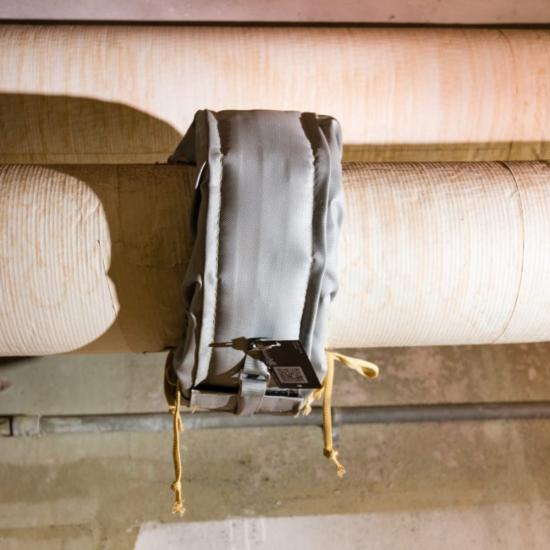

BSTFLEX có thể sản xuất vỏ cách nhiệt cho mặt bích mặt nâng, mặt bích mặt phẳng, khớp nối đường ống và các kết nối bắt bu lông khác. Thiết kế có thể được điều chỉnh cho các đường ống nằm ngang, đường ống thẳng đứng, cụm van lắp sát và các mặt bích đặt gần tường, giá đỡ hoặc thiết bị khác.

• Hệ thống phân phối hơi nước và nước ngưng
• Đường ống nước nóng và chất lỏng nhiệt
• Các đường ống dẫn dầu và quy trình
• Thiết bị phát điện
• Xử lý hóa chất và hóa dầu
• Các nhà máy lọc dầu và nhà máy công nghiệp
• Thiết bị chế biến thực phẩm và đồ uống
• Phòng máy tàu biển và hệ thống xả
• Nồi hơi, bộ trao đổi nhiệt và hệ thống tiện ích
• Máy móc OEM và thiết bị lắp trên khung trượt

Thông tin cần thiết để báo giá

Thông tin dự án chính xác giúp tránh gây cản trở cho bu lông, giá đỡ và các thiết bị lân cận. Đối với vỏ bọc cách nhiệt mặt bích mới, hãy cung cấp càng nhiều chi tiết sau đây càng tốt:

1. Đường kính ngoài của mặt bích
2. Đường kính ngoài của ống
3. Tổng chiều rộng trục qua mặt bích và phần nhô ra của bu lông
4. Đường kính và độ dày của lớp cách nhiệt ống hiện có
5. Nhiệt độ vận hành và mức tiếp xúc ngắn hạn tối đa
6. Lắp đặt trong nhà hoặc ngoài trời
7. Sự hiện diện của dầu, nước, hóa chất, độ rung hoặc sự mài mòn
8. Khoảng cách đến tường, giá đỡ, van và thiết bị liền kề
9. Độ dày cách nhiệt yêu cầu hoặc mục tiêu nhiệt độ bề mặt
10. Số lượng, hình ảnh, bản vẽ hoặc mẫu vật thực tế

Đối với các cụm lắp ráp phức tạp, một bức ảnh có đánh dấu kích thước hoặc bản vẽ kích thước đơn giản thường hữu ích hơn là chỉ có kích thước mặt bích. BSTFLEX cũng có thể làm việc dựa trên mẫu đã được phê duyệt khi các đơn hàng lặp lại yêu cầu sự vừa vặn nhất quán.

Các tùy chọn đóng và lắp đặt

Phương pháp buộc phải phù hợp với cả nhiệt độ làm việc và cách các đội bảo trì xử lý vỏ bọc. Vòng chữ D với dây đai cung cấp độ căng có thể điều chỉnh và phù hợp cho nhiều ứng dụng công nghiệp thông thường. Móc thép không gỉ, dây buộc và lò xo có sẵn khi nhiệt độ cao hơn, độ rung hoặc việc tiếp cận thường xuyên đòi hỏi một loại khóa hoàn toàn bằng kim loại.

Kiểu dáng có thể bao gồm các nắp chồng lên nhau xung quanh các lỗ ống để giảm các khe hở tiếp xúc. Các tab kéo được gia cố và các chốt đóng được định vị rõ ràng có thể đơn giản hóa việc tháo gỡ khi đeo găng tay công nghiệp. Ở những nơi quan trọng về hướng, các nhãn vĩnh viễn có thể xác định số thiết bị, hướng dòng chảy hoặc vị trí lắp đặt.

Vỏ bọc cách nhiệt mặt bích hay tấm chắn mặt bích?

Vỏ bọc cách nhiệt mặt bích và tấm chắn mặt bích phục vụ các mục đích khác nhau. Vỏ bọc cách nhiệt là sản phẩm nhiệt nhiều lớp nhằm giảm truyền nhiệt và cung cấp khả năng tiếp cận có thể tháo rời. Tấm chắn mặt bích hoặc tấm chắn phun chủ yếu được thiết kế để giúp ngăn chặn hoặc chỉ báo rò rỉ từ kết nối mặt bích có áp suất.

Một sản phẩm không nên tự động được coi là sản phẩm thay thế cho sản phẩm kia. Nếu một dự án yêu cầu cả cách nhiệt và bảo vệ chống rò rỉ, thiết kế phải được xem xét dựa trên môi trường quy trình, áp suất, hệ thống thoát nước, yêu cầu kiểm tra và quy trình an toàn.

Sản xuất vỏ bọc OEM và thay thế

BSTFLEX hỗ trợ các nguyên mẫu đơn lẻ, vỏ bọc thay thế và sản xuất OEM lặp lại. Vỏ bọc có thể được sản xuất từ bản vẽ của khách hàng, số đo tại công trường, hình ảnh, mẫu khuôn hoặc các mẫu đã được phê duyệt. Đối với các chương trình lặp lại, số bộ phận, nhãn nhận dạng và yêu cầu đóng gói có thể được kết hợp vào thông số kỹ thuật sản xuất.

Các dự án thay thế nên bao gồm thông tin về cấu trúc vỏ bọc trước đó và lý do thay thế. Hư hỏng do nhiệt, tiếp xúc với hóa chất, ốc vít bị rách, độ vừa vặn kém hoặc khả năng tiếp cận bảo trì hạn chế có thể yêu cầu vật liệu hoặc kiểu dáng khác thay vì sao chép trực tiếp.

Các sản phẩm cách nhiệt tháo rời liên quan

• Chăn và áo khoác cách nhiệt tháo rời
• Áo khoác cách nhiệt van tháo rời
• Vải sợi thủy tinh phủ silicone cho vỏ bọc cách nhiệt
• Sản xuất chăn cách nhiệt tháo rời tùy chỉnh

Các câu hỏi thường gặp

Vỏ bọc cách nhiệt mặt bích có được sản xuất theo kích thước tiêu chuẩn không?

Chúng thường được sản xuất theo đơn đặt hàng vì đường kính mặt bích, phần nhô ra của bu lông, lớp cách nhiệt ống và khoảng hở lắp đặt khác nhau giữa các hệ thống. Dữ liệu mặt bích tiêu chuẩn có thể được sử dụng làm điểm bắt đầu, nhưng cụm lắp ráp đã lắp đặt cần được kiểm tra trước khi sản xuất.

Vỏ bọc có thể được tháo ra và tái sử dụng không?

Có. Sản phẩm được thiết kế để có thể mở ra và lắp lại trong quá trình kiểm tra hoặc bảo trì. Tuổi thọ thực tế phụ thuộc vào nhiệt độ, cách xử lý, sự nhiễm bẩn, hư hỏng cơ học và liệu các vật liệu được chọn có phù hợp với môi trường vận hành hay không.

Một vỏ bọc có thể cách nhiệt cho cả van và các mặt bích liền kề của nó không?

Vâng, nhưng vỏ bọc kết hợp van và mặt bích không phải lúc nào cũng là phương án tốt nhất. Các tấm phủ riêng biệt có thể giúp tiếp cận một linh kiện nhanh hơn, trong khi tấm phủ kết hợp có thể giảm bớt các đường nối và khe hở lộ ra ngoài. BSTFLEX có thể xem xét cả hai phương án từ bản vẽ thiết bị.

Tấm phủ mặt bích có thể được sản xuất để sử dụng ngoài trời không?

Có. Các thiết kế ngoài trời có thể sử dụng vải bọc ngoài chống chịu thời tiết, đường nối được bảo vệ, chi tiết thoát nước và các loại khóa phù hợp. Tấm phủ hoàn thiện vẫn nên được lắp đặt sao cho nước không thể đọng lại bên trong hệ thống cách nhiệt.

Sự khác biệt giữa tấm phủ cách nhiệt, vỏ bọc và chăn cách nhiệt là gì?

Trong mua sắm công nghiệp, các thuật ngữ này thường được dùng cho cùng một loại vật liệu cách nhiệt linh hoạt có thể tháo rời. Tấm phủ cách nhiệt mặt bích là tên gọi sản phẩm rõ ràng nhất vì nó xác định cả linh kiện được cách nhiệt và chức năng của sản phẩm.

BSTFLEX có thể sản xuất từ mẫu vật không?

Có. Một mẫu vật có thể sử dụng được sẽ giúp xác nhận hình dạng, các loại khóa và trình tự lắp đặt. Bất kỳ vấn đề nào về độ vừa vặn hoặc khu vực bị hư hỏng cần được xác định để không lặp lại các lỗi đó trên tấm phủ mới.

Yêu cầu Tấm phủ cách nhiệt mặt bích tùy chỉnh

Gửi kích thước mặt bích, nhiệt độ vận hành, số lượng, hình ảnh và các bản vẽ hiện có cho BSTFLEX. Chúng tôi sẽ xem xét cấu tạo lớp, phương pháp cố định, khoảng hở lắp đặt và phương pháp sản xuất cho ứng dụng của bạn.
