Ống bện sợi thủy tinh dạng đan: Lựa chọn đường kính cho ống mềm và cáp

Một ống có thể có kích thước phù hợp cho lớp bọc ở đoạn thẳng, nhưng đầu bấm cos của nó có thể rộng hơn nhiều. Một bó cáp có thể gặp vấn đề ngược lại: lớp bọc luồn qua đầu nối, sau đó chùng xuống xung quanh đoạn nhỏ hơn. Việc lựa chọn ống bọc sợi thủy tinh đan đòi hỏi phải kiểm tra độ khít ở ba thời điểm: trước khi lắp đặt, khi nó đi qua chi tiết lớn nhất, và sau khi nó đã ôm sát vào đoạn được bảo vệ.

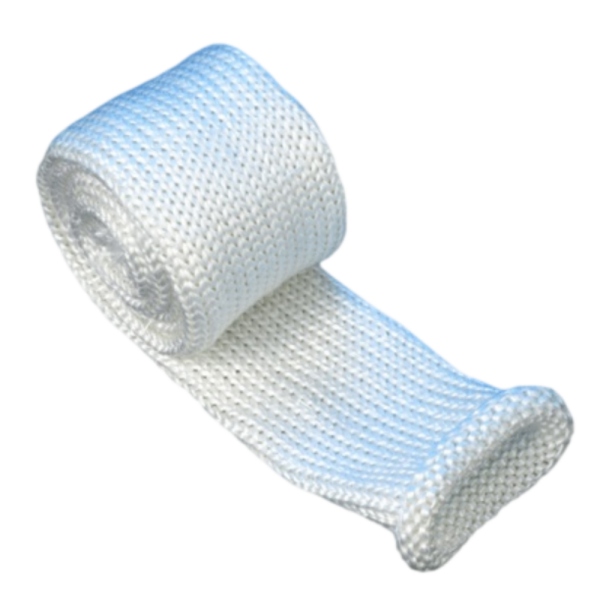

Sản phẩm ống bọc sợi thủy tinh đan chịu nhiệt độ cao của BSTFLEX được làm từ sợi thủy tinh có kết cấu và được liệt kê dùng cho ống công nghiệp, bó dây cáp và đường ống. Trang sản phẩm cung cấp dải kích thước danh định từ 13 đến 127 mm. Đường kính danh định là một điểm khởi đầu hữu ích, nhưng lớp bọc được chọn nên được thử trực tiếp trên cụm lắp ráp thực tế trước khi ấn định kích thước sản xuất.

Kiểm tra đoạn được bảo vệ trước

Đo đường kính ngoài của lớp bọc ống hoặc bó cáp hoàn thiện tại vài điểm dọc theo đoạn cần bảo vệ. Hãy tính cả băng dính, lớp bọc ngoài hoặc lớp ngoài cố định khác nếu nó vẫn nằm bên dưới lớp bọc. Đối với bó cáp, hãy ghi lại đường kính lớn nhất sau khi các dây đã được buộc theo sơ đồ bố trí sản xuất. Một tập dây lỏng lẻo trên bàn có thể cho ra số đo nhỏ hơn thực tế gây hiểu lầm.

Ghi chú chiều dài cần bọc và đường đi qua các giá đỡ hoặc đoạn uốn cong hẹp. Tại chỗ uốn cong, một ống dệt có thể thay đổi hình dạng và để lộ một mặt nhiều hơn một chút so với mẫu thẳng. Nếu lớp bọc phải giữ nguyên vị trí cố định trong khi ống uốn cong, hãy tính cả chuyển động làm việc vào quá trình thử độ khít.

Sau đó kiểm tra vật cản khi lắp đặt

Liệt kê mọi chi tiết mà lớp bọc phải đi qua: ống ép cos, vỏ đầu nối, bộ giảm căng, phích cắm và các nhánh cáp cục bộ. Đo biên dạng bao ngoài lớn nhất, không chỉ đo đường kính ống hoặc tên gọi định mức của đầu nối. Đối với bộ phận có hình dáng không đều, hãy gửi kèm ảnh chụp hoặc bản vẽ cùng với số đo rộng nhất.

Trình tự lắp đặt có thể giải quyết một vấn đề mà lớp bọc lớn hơn không giải quyết được. Nếu ống bọc được lồng vào trước khi gắn đầu cực hoặc phụ kiện, đầu nối hoàn thiện có thể không cần phải luồn qua nó. Nếu việc lắp ráp đã hoàn tất, hãy thử một đoạn mẫu trùm qua đầu đã hoàn thiện. Không mượn số liệu giãn nở từ một sản phẩm đan hoặc bện khác; hãy yêu cầu thông tin về độ mở có thể sử dụng cho chính xác kết cấu và đường kính đang được cân nhắc.

Kiểm tra lớp bọc sau khi đã kéo vào vị trí

Khi mẫu đã vượt qua chi tiết lớn nhất, hãy kiểm tra độ khít của nó trên đoạn nhỏ hơn được bảo vệ. Kiểm tra hiện tượng dồn cục gần đầu mút, các khoảng hở có thể nhìn thấy ở khúc uốn, các vòng sợi bị mắc kẹt và sự thay đổi chiều dài sau khi lắp đặt. Đánh dấu vị trí các đầu dự kiến trên cụm lắp ráp và đo lại mẫu khi nó đã ở đúng vị trí. Đây là cơ sở đáng tin cậy hơn để xác định chiều dài cắt so với việc đo một ống bọc chưa sử dụng được đặt phẳng.

Thử nghiệm phương pháp cắt và hoàn thiện đầu mút thực tế trên mẫu. Người mua nên thống nhất về ngoại hình đầu cắt chấp nhận được và bất kỳ phương pháp giữ cố định nào trước khi quy định các đoạn sản xuất cắt sẵn. Đầu cắt để trần, đầu có kẹp và đầu nằm bên trong một linh kiện khác có thể đòi hỏi các khoảng dung sai khác nhau.

Tách biệt bảo vệ nhiệt khỏi cách điện

Đối với việc bảo vệ nhiệt, hãy cho nhà cung cấp biết nhiệt độ tại vị trí đặt ống bọc, liệu nhiệt đến từ nguồn tiếp xúc hay nguồn gần đó, và thời gian phơi nhiễm kéo dài bao lâu. Trang sản phẩm có nêu con số nhiệt độ, nhưng một dự án có giới hạn nghiêm ngặt nên yêu cầu phương pháp thử nghiệm và dữ liệu hiện tại đối với kết cấu được cung cấp. Cũng cần kiểm tra giới hạn nhiệt độ của lớp bọc ống, lớp cách điện cáp và bất kỳ phần cứng đầu cuối nào trong toàn bộ cụm lắp ráp.

Đối với công việc điện, hãy nêu rõ liệu ống bọc sợi thủy tinh có phải là rào cản nhiệt bổ sung bên trên dây dẫn cách điện hay dự kiến sẽ đóng góp vào hệ thống cách điện đạt chuẩn. Hãy yêu cầu dữ liệu điện môi và điều kiện thử nghiệm có liên quan nếu yêu cầu hiệu suất điện. Một tuyên bố chung chung về sợi thủy tinh không gán mức định mức điện áp cho mọi đường kính ống bọc.

Giữ các tùy chọn đan và bện trên các bản thông số kỹ thuật riêng biệt

Kết cấu ảnh hưởng đến độ khít, thao tác xử lý và cách ống bọc ứng xử tại chỗ uốn cong. Nếu dự án yêu cầu kiểu bện thay vì kiểu đan, hãy xem xét sản phẩm ống bọc sợi thủy tinh bện như một sản phẩm riêng biệt. Chất liệu, kết cấu thành, dải kích thước và các thông số thử nghiệm của nó cần được đánh giá riêng. Thử nghiệm trên một loại ống bọc không đồng ý cho loại kia.

Yêu cầu mẫu thực tế

Gửi một bức ảnh hoặc bản vẽ của cụm ống hoặc cáp hoàn thiện kèm theo bốn số đo được đánh dấu: đường kính ngoài tối đa của đoạn được bảo vệ, chi tiết lắp đặt rộng nhất, chiều dài cần bọc và khoảng hở nhỏ nhất có sẵn xung quanh đường đi. Thêm trình tự lắp ráp, chuyển động dự kiến và yêu cầu về nhiệt hoặc điện. Yêu cầu một mẫu ống bọc đan đề xuất và ghi lại xem nó có vượt qua phần lắp khít hay không, nằm đúng trên đoạn bọc và che phủ toàn bộ phần đó sau khi lắp đặt hay không.

Khi các bước kiểm tra đó hoàn tất, hãy yêu cầu ID danh định được chọn, dung sai hoặc dải đường kính khả dụng của nó, chiều dài cắt đã thỏa thuận, quy cách đóng gói và dữ liệu hiệu suất hiện tại trong bảng báo giá. Gửi các thông số đo đạc và yêu cầu mẫu thông qua trang sản phẩm ống bọc sợi thủy tinh đan.
