Vì lý do này, việc lựa chọn gioăng lò nên dựa trên toàn bộ cụm làm kín: vật liệu vỏ, lõi bên trong, kích thước bầu, đuôi lắp đặt, đường khâu, phạm vi nén và nhiệt độ thực tế tại vị trí làm kín.
BSTFLEX sản xuất gioăng tadpole chịu nhiệt độ cao và phớt tadpole cho cửa lò, thiết bị xử lý nhiệt, lò nung, buồng nhiệt và các hệ thống gia nhiệt công nghiệp khác. Các cấu hình có thể được phát triển từ bản vẽ, kích thước thiết bị hoặc các mẫu gioăng hiện có.
Một trong những sai lầm phổ biến nhất khi chỉ định là chỉ chọn gioăng dựa trên điểm cài đặt của lò.
Phớt có thể được lắp đặt phía sau mép chịu lửa, bên ngoài vùng buồng nóng nhất hoặc liền kề với khung kim loại được làm mát. Trong các thiết bị khác, gioăng có thể tiếp xúc với bức xạ trực tiếp, rò rỉ khí nóng hoặc các bề mặt kim loại được nung nóng.
Trước khi chọn vật liệu, hãy xác định:
Khả năng chịu nhiệt độ của một loại vải thô không nên được coi là định mức nhiệt độ của gioăng hoàn thiện hoàn chỉnh.

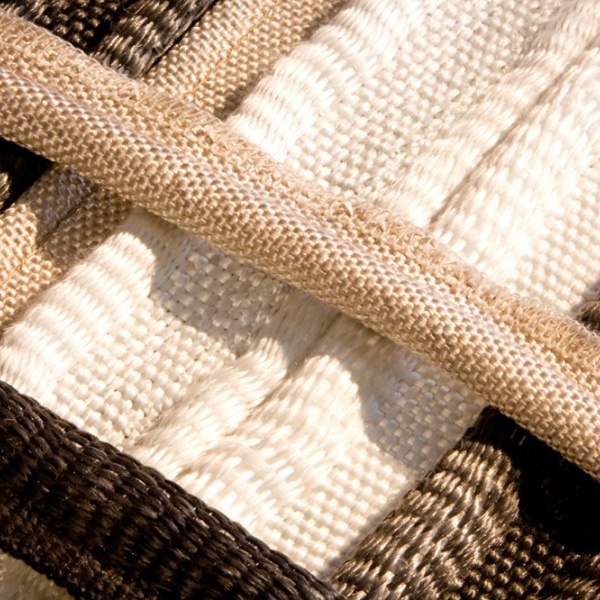

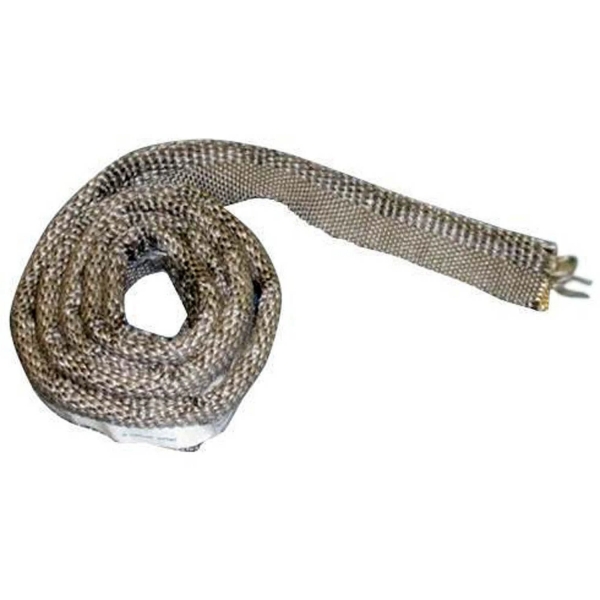

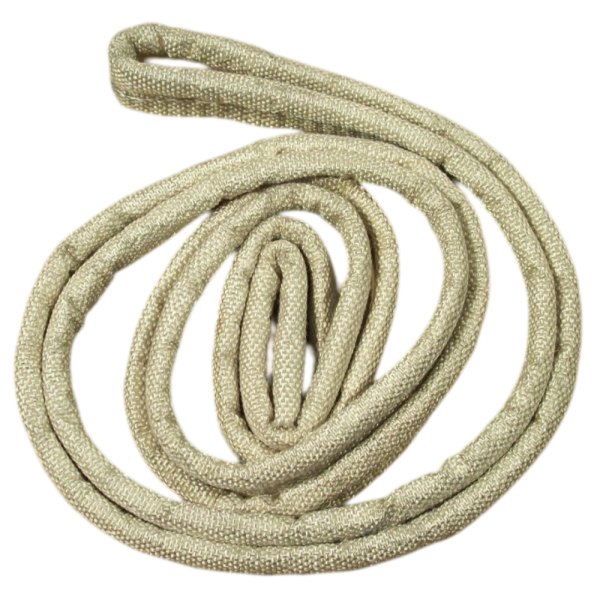

Gioăng tadpole sử dụng một bầu có thể nén được làm phần làm kín chính và một đuôi vải phẳng để lắp đặt.
Khi cửa lò đóng lại, bầu được nén giữa cửa và khung đối diện. Lõi bên trong kiểm soát phần lớn khả năng chống nén của bầu và khả năng phục hồi sau khi cửa mở.
Đuôi lắp đặt thường được giữ bên ngoài vùng nén chính bằng cách sử dụng dải kẹp, ốc vít, bu lông, đinh tán hoặc hệ thống buộc cụ thể khác của thiết bị.
| Thành phần | Chức năng chính | Câu hỏi lựa chọn |
|---|---|---|
| Vỏ | Tạo thành bề mặt vải tiếp xúc | Gioăng sẽ chịu sự tiếp xúc về nhiệt và cơ học nào? |
| Lõi | Kiểm soát khả năng hỗ trợ bầu và hành vi nén | Cần bao nhiêu lực đóng, khả năng phục hồi và gia cố? |
| Bầu | Tạo ra vùng làm kín nén | Kích thước tự do và chiều cao lắp đặt nào phù hợp với khe hở của lò? |
| Đuôi | Cung cấp khu vực gắn kết | Làm thế nào để giữ gioăng mà không gây cản trở bầu? |
Gioăng tadpole sợi thủy tinh có thể phù hợp cho các ứng dụng lò nung và thiết bị sưởi ấm nơi nhiệt độ đường làm kín thực tế nằm trong khả năng chịu đựng của cấu trúc sợi thủy tinh hoàn chỉnh.
Không nên tự động chỉ định sợi thủy tinh tiêu chuẩn chỉ vì gioăng hiện tại trông có màu trắng hoặc được dệt. Ở những nơi nhiệt độ đòi hỏi khắt khe hơn, vải silica hoặc gốm có thể là điểm khởi đầu phù hợp hơn.
Có thể cân nhắc sử dụng bề mặt sợi thủy tinh đã qua xử lý khi ứng dụng yêu cầu các đặc tính bề mặt và nhiệt khác với sợi thủy tinh chưa qua xử lý.
BSTFLEX sản xuất Băng gioăng tadpole sợi thủy tinh phủ Vermiculite cho các ứng dụng làm kín nhiệt công nghiệp.
Yêu cầu về nhiệt độ liên tục cuối cùng phải luôn được kiểm tra dựa trên cấu trúc vật liệu thực tế và thông số kỹ thuật sản phẩm đã được xác minh.
Vải silica trở thành một lựa chọn quan trọng khi hiệu suất nhiệt yêu cầu vượt quá phạm vi hoạt động thực tế của cấu trúc sợi thủy tinh tiêu chuẩn.
Lớp vỏ có thể được kết hợp với lõi chịu nhiệt độ cao phi kim loại hoặc lõi gia cố kim loại.
Đối với vỏ silica có hỗ trợ kim loại, hãy xem xét Gioăng tadpole chịu nhiệt độ cao với vỏ vải Silica và lõi Inconel .
Khi ưu tiên cấu trúc bên trong phi kim loại, Gioăng tadpole lõi gốm bọc vải Silica cung cấp một sự kết hợp vỏ và lõi khác.
Các cấu trúc vải gốm được sử dụng cho các ứng dụng lò nung, lò đốt và xử lý nhiệt đòi hỏi khắt khe, nơi gioăng yêu cầu một lớp vỏ vải chịu nhiệt độ cao.
Sản phẩm Gioăng tadpole lõi gốm bọc vải gốm kết hợp lớp vải gốm bên ngoài với lõi gốm bên trong.
Đối với các ứng dụng yêu cầu gia cố kim loại bên trong, BSTFLEX cũng sản xuất Gioăng tadpole lõi Inconel bọc vải gốm .
Lõi Inconel không cần thiết chỉ vì lò nung hoạt động ở nhiệt độ cao.
Nó trở nên phù hợp khi bản thân lõi kim loại cần duy trì đặc tính cấu trúc hữu ích trong các điều kiện nhiệt độ khắt khe hoặc nơi gioăng yêu cầu gia cố kim loại bên trong.
Việc lựa chọn lõi nên xem xét:
Lớp vỏ và lõi nên được chọn như một hệ thống. Một lõi kim loại hiệu suất cao không thể bù đắp cho lớp vải bên ngoài, vật liệu khâu hoặc cách lắp đặt không phù hợp.
Lõi gốm cung cấp một lựa chọn chịu nhiệt độ cao phi kim loại bên trong bầu gioăng.
Nó có thể được kết hợp với vải silica hoặc vải gốm tùy theo bề mặt ngoài yêu cầu. Loại cấu trúc này có thể được xem xét khi ứng dụng yêu cầu vật liệu sợi chịu nhiệt độ cao mà không có lõi kim loại bên trong.
Mật độ lõi và cấu trúc bầu hoàn thiện vẫn ảnh hưởng đến khả năng nén. Không nên mặc định rằng hai miếng đệm lõi gốm có cùng kích thước bên ngoài sẽ có cùng lực đóng.
Một số cửa lò tạo ra vấn đề thứ hai ngoài nhiệt độ: ma sát cơ học.
Nếu miếng đệm liên tục tiếp xúc với cạnh sắc, trượt trên kim loại xung quanh hoặc bị tác động mạnh trong quá trình bảo trì, lớp vải bên ngoài có thể bị mài mòn bề mặt đáng kể.
Đối với các điều kiện nhiệt và cơ học khắt khe, BSTFLEX sản xuấtMiếng đệm Tadpole lõi gốm bọc vải gốm có lớp bọc Inconel.
Trong cấu trúc nhiều lớp này, lớp bọc kim loại cung cấp thêm một cấu trúc bảo vệ bên ngoài xung quanh vải gốm và lõi.
Việc thêm gia cố không loại bỏ nhu cầu khắc phục các cạnh sắc, trượt quá mức hoặc lệch cửa. Hình học của thiết bị nên được xem xét bất cứ khi nào tình trạng mài mòn nghiêm trọng.
| Yêu cầu ứng dụng | Cấu trúc cần đánh giá | Lý do chính |
|---|---|---|
| Tiếp xúc nhiệt độ vừa phải | Miếng đệm Tadpole gốc sợi thủy tinh | Làm kín nhiệt chung linh hoạt nơi nhiệt độ miếng đệm đã xác minh là phù hợp |
| Tiếp xúc nhiệt độ cao hơn với sợi thủy tinh đã qua xử lý | Sợi thủy tinh xử lý vermiculite | Cấu trúc bề mặt sợi thủy tinh thay thế |
| Vải dệt nhiệt độ cao với lõi phi kim loại | Lớp phủ silica + lõi gốm | Cấu trúc sợi nhiệt độ cao không có gia cố bầu kim loại |
| Vải dệt nhiệt độ cao với gia cố kim loại | Lớp phủ silica + lõi Inconel | Vải dệt nhiệt kết hợp với cấu trúc bên trong được gia cố |
| Cấu trúc sợi nhiệt độ cao khắt khe | Lớp phủ gốm + lõi gốm | Kết hợp vải dệt gốm và sợi |
| Nhiệt độ cao với hỗ trợ kim loại bên trong | Lớp phủ gốm + lõi Inconel | Lớp ngoài bằng gốm kết hợp với gia cố lõi kim loại |
| Nhiệt độ cao cộng với mài mòn bề mặt đáng kể | Lớp bọc Inconel + vải gốm + lõi gốm | Gia cố cơ học bên ngoài bổ sung |
Bảng này là hướng dẫn lựa chọn, không phải biểu đồ nhiệt độ phổ quát. Sự phù hợp cuối cùng phụ thuộc vào cấp vật liệu chính xác và điều kiện vận hành.
Cửa lò có thể không duy trì chính xác cùng một hình học từ khi khởi động nguội đến khi đạt nhiệt độ vận hành đầy đủ.
Khung kim loại, cấu trúc chịu lửa và các thành phần buộc có thể giãn nở khác nhau. Do đó, khe hở làm kín có thể thay đổi xung quanh chu vi khi lò nóng lên và nguội đi.
Để thay thế hoặc thiết kế OEM, hãy đo lường hoặc đánh giá:
Đừng giải quyết vấn đề cửa bị biến dạng chỉ bằng cách chọn một loại gioăng có bầu quá khổ. Việc nén quá mức tại vị trí chật nhất có thể làm tăng lực đóng cửa và rút ngắn tuổi thọ hữu ích của gioăng.
Không có tỷ lệ nén chung cho mọi loại gioăng tadpole.
Nếu biết chiều cao bầu tự do và chiều cao sau khi lắp đặt, có thể tính toán độ nén danh nghĩa như sau:
Độ nén (%) = (Chiều cao bầu tự do - Chiều cao bầu sau khi lắp) / Chiều cao bầu tự do x 100
Ví dụ, nếu một loại bầu gioăng đề xuất có chiều cao tự do là 20 mm và chiều cao sau khi lắp là 15 mm, thì độ nén theo kích thước được tính toán là 25%.
Phép tính này chỉ mô tả về mặt hình học. Nó không chứng minh rằng 25% là phù hợp cho vật liệu hoặc lõi đó.
Độ nén làm việc chính xác cần được xác nhận dựa trên:
Bầu gioăng bị bẹp có thể cho thấy thời gian sử dụng lâu dài, độ nén quá mức, cấu tạo lõi không phù hợp hoặc sự suy giảm do nhiệt.
Đừng chỉ sao chép chiều cao đã bị mòn của nó làm kích thước thay thế.
Các nguyên nhân có thể bao gồm biến dạng khung, dịch chuyển bản lề, điều chỉnh chốt khóa, kích thước bầu không chính xác hoặc độ nén vĩnh viễn của gioăng cũ.
Kiểm tra các phụ kiện giữ sắc nhọn, cạnh kim loại hở, tiếp xúc trượt và thao tác quá mức trước khi chỉ thay đổi vật liệu dệt.
Xem xét lại chiều rộng đuôi, độ bám của kẹp, hình học của dải giữ và khoảng cách giữa các chốt.
Một khu vực nhỏ bị hư hỏng có thể cho thấy rò rỉ khí nóng trực tiếp hoặc điểm nóng cục bộ thay vì vấn đề về nhiệt độ vật liệu tổng thể.
Ghi lại kích thước của cả gioăng cũ và thiết bị.
Đối với mặt cắt ngang của gioăng, hãy đo:
Đối với lò, hãy ghi lại:
Gioăng bị mòn nên được coi là bằng chứng tham khảo thay vì đại diện chính xác cho tiết diện mới ban đầu.
Khi không có sẵn bản vẽ, BSTFLEX có thể xem xét mẫu thực tế cùng với thông tin ứng dụng.
Để đảm bảo độ chính xác khi thay thế cao hơn, hãy cung cấp:
Nếu chưa rõ hợp kim lõi hoặc vật liệu dệt hiện có, hãy xác định là không rõ thay vì tự đưa ra thông số kỹ thuật giả định.
Đối với lò mới và thiết bị xử lý nhiệt, việc lựa chọn gioăng nên bắt đầu trong giai đoạn thiết kế cửa và khung thay vì sau khi chế tạo.
Các thông số thiết kế OEM hữu ích bao gồm:
| Hạng mục thông số kỹ thuật | Thông tin cần thiết |
|---|---|
| Hình học cửa | Mặt cắt ngang, kích thước chu vi, bán kính góc và chi tiết giữ |
| Khe hở làm kín | Khe hở khi đóng danh nghĩa, tối thiểu và tối đa |
| Nhiệt độ | Nhiệt độ liên tục và đỉnh tại vị trí gioăng |
| Vỏ bọc | Sợi thủy tinh, silica, gốm hoặc vật liệu dệt yêu cầu khác |
| Lõi | Sợi, gốm, thép không gỉ, Inconel hoặc cấu trúc quy định khác |
| Độ nén | Chiều cao phần củ gioăng sau khi lắp và lực đóng khả dụng |
| Vận hành | Tần suất đóng mở cửa và chu kỳ nhiệt dự kiến |
| Số lượng | Yêu cầu về nguyên mẫu và khối lượng sản xuất ước tính |
BSTFLEX hỗ trợ phát triển cấu hình tùy chỉnh, sản xuất mẫu và sản xuất OEM thông qua dịch vụ sản xuất gioăng tadpole tùy chỉnh .
Khi giới thiệu một vật liệu hoặc cấu trúc lõi mới, việc đánh giá nguyên mẫu cần xác nhận nhiều hơn là chỉ sự phù hợp về kích thước cơ bản.
Kiểm tra:
Nếu lò có yêu cầu xác định về rò rỉ hoặc ngăn chặn quy trình, hãy đánh giá toàn bộ mối nối theo các tiêu chí kiểm tra áp dụng cho thiết bị.
Gioăng tadpole bằng vải không nên tự động được mô tả là kín khí hoặc chịu áp suất nếu không có sự xác nhận hệ thống liên quan.
Gioăng tadpole chịu nhiệt độ cao có thể được xem xét cho:
Để có đánh giá kỹ thuật và báo giá hiệu quả, hãy gửi:
Loại gioăng phù hợp phụ thuộc vào nhiệt độ đường làm kín, khe hở, chuyển động của cửa và độ nén yêu cầu. Gioăng tadpole sử dụng vỏ sợi thủy tinh, silica hoặc gốm với lõi sợi hoặc kim loại là một trong những cấu tạo được sử dụng để làm kín cửa lò công nghiệp.
Không. Vật liệu có nhiệt độ cao nhất không tự động là lựa chọn tốt nhất. Cần xem xét vỏ, lõi, điều kiện mài mòn, độ linh hoạt, yêu cầu nén và nhiệt độ thực tế của gioăng.
Lõi Inconel có thể được đánh giá khi cần gia cố kim loại trong môi trường nhiệt khắc nghiệt. Nó nên được lựa chọn dựa trên nhiệt độ lõi thực tế và các yêu cầu cơ học thay vì chỉ dựa vào nhiệt độ lò.
Không tự động thay thế được. Lõi gốm và lõi kim loại có thể có các đặc tính nén, phục hồi và gia cố khác nhau. Việc thay đổi lõi nên được đánh giá như một cấu tạo gioăng mới.
Có. Các cấu hình thay thế tùy chỉnh có thể được phát triển từ bản vẽ, kích thước thiết bị, ảnh chụp và mẫu vật lý. Gioăng bị mòn nên được bổ sung bằng các phép đo thiết bị thực tế bất cứ khi nào có thể.
Có. Kích thước bầu, kích thước đuôi, cấu hình tổng thể, cấu tạo lõi và chiều dài hoàn thiện có thể được sản xuất theo thiết kế của lò.
BSTFLEX sản xuất gioăng tadpole cửa lò tùy chỉnh, gioăng lò nhiệt độ cao và các cấu hình gioăng thay thế cho các nhà sản xuất lò OEM, các công ty bảo trì công nghiệp và thiết bị xử lý nhiệt.
Đối với các ứng dụng nhiệt độ cao, hãy xem xét các loại cấu tạo silica và Inconel, cấu tạo lõi silica và gốm, cấu tạo vỏ gốm và lõi gốm, cấu tạo vỏ gốm và lõi Inconel, và cấu tạo gốm gia cố Inconel.
Gửi bản vẽ, mẫu và điều kiện vận hành gioăng lò của bạn cho BSTFLEX để nhận báo giá.
