Các ống thủy lực được lắp đặt gần động cơ, bộ phận xả, lò nung, thiết bị đúc hoặc các loại máy móc nóng khác phải đối mặt với một loại rủi ro khác so với các ống chỉ tiếp xúc với sự mài mòn cơ học. Nhiệt bức xạ cao có thể đẩy nhanh quá trình lão hóa của cao su, ngọn lửa trực tiếp có thể làm hỏng lớp vỏ ống và kim loại nóng chảy bắn vào có thể gây ra hư hỏng nhiệt cục bộ đột ngột.
Đối với những môi trường này, một ống bọc chống cháy cho ống thủy lực cung cấp một rào cản nhiệt bổ sung xung quanh ống. Cấu tạo phổ biến nhất kết hợp một ống bọc cách nhiệt bằng sợi thủy tinh với lớp phủ ngoài bằng cao su silicone, tạo ra một lớp bảo vệ linh hoạt cho các hệ thống thủy lực đòi hỏi khắt khe.
Hướng dẫn này giải thích cách chọn ống bọc chống cháy cho ống thủy lực phù hợp, cách xác định kích thước ống bọc thích hợp và những điều kiện vận hành nào cần được xem xét trước khi chỉ định một ống bọc chống cháy.
Để biết thông số kỹ thuật sản phẩm, thông tin thử nghiệm và các tùy chọn OEM, hãy xem BSTFLEX Hydraulic Hose Protection Fire Sleeve. Đối với các cấu tạo khác và các tùy chọn ống bọc chống cháy, hãy truy cập dòng sản phẩm BSTFLEX Fire Sleeves.
Một ống thủy lực có thể được thiết kế cho môi trường áp suất và chất lỏng đòi hỏi khắt khe nhưng vẫn dễ bị tổn thương trước nhiệt độ bên ngoài. Điều kiện sử dụng thực tế phụ thuộc rất nhiều vào cách đi đường ống.
Một đường ống được đặt cách xa nguồn nhiệt có thể hoạt động bình thường trong nhiều năm. Cùng một loại ống đó nếu được đi gần cổ góp xả, tường lò, đường ống xử lý nóng hoặc khu vực kim loại nóng chảy có thể phải chịu nhiệt bức xạ liên tục làm tăng nhiệt độ của lớp vỏ ống và hệ thống gia cố.
Các mối nguy hiểm bên ngoài phổ biến bao gồm:
Do đó, một ống bọc chống cháy cho ống thủy lực được sử dụng như một lớp bảo vệ bên ngoài. Nó không thay thế cho việc lựa chọn, đi đường ống hoặc thiết kế hệ thống đúng cách. Thay vào đó, nó bổ sung khả năng bảo vệ nhiệt và cơ học ở những nơi không thể loại bỏ hoàn toàn sự tiếp xúc với môi trường.

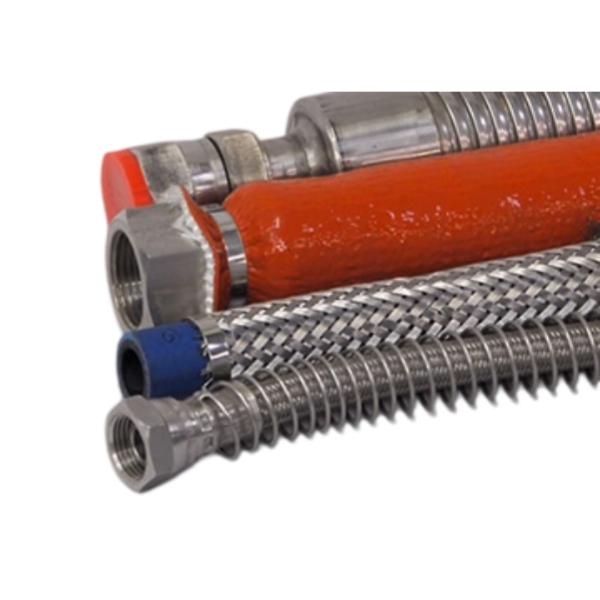

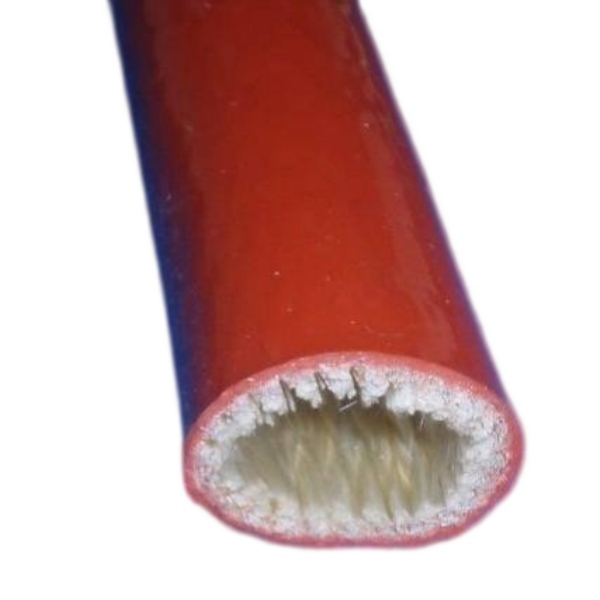

Một ống bọc chống cháy điển hình bao gồm một lớp nền dệt bằng sợi thủy tinh chịu nhiệt cao được phủ cao su silicone. Mỗi lớp thực hiện một chức năng khác nhau.
Cấu trúc sợi thủy tinh tạo nên thân cách nhiệt chính của ống bọc. Độ dày và cấu tạo dệt của nó giúp giảm truyền nhiệt giữa môi trường bên ngoài và ống thủy lực bên dưới.
Lớp phủ silicone cung cấp một lớp vỏ ngoài linh hoạt giúp ống bọc chịu được các điều kiện công nghiệp khắc nghiệt. Tùy thuộc vào cấu tạo và tiêu chuẩn cụ thể của ống bọc chống cháy, nó có thể góp phần chống lại sự tiếp xúc với ngọn lửa, nhiễm bẩn dầu, mài mòn và kim loại nóng chảy bắn vào.
Sự kết hợp này giải thích lý do tại sao ống bọc chống cháy bằng sợi thủy tinh phủ silicone được sử dụng rộng rãi xung quanh các ống thủy lực, đường dẫn nhiên liệu, đường dẫn dầu, cáp và các bộ phận khác nằm trong các khu vực có nhiệt độ cao.
Không phải mọi ống bọc ống thủy lực đều dành cho cùng một mối nguy hiểm.
| Yêu cầu bảo vệ | Phương pháp ống bọc điển hình |
|---|---|
| Ma sát và mài mòn thông thường | Ống bọc ống dệt chống mài mòn |
| Tiếp xúc cơ học sắc nhọn hoặc nghiêm trọng | Bảo vệ cơ học hạng nặng |
| Nhiệt bức xạ | Ống bọc chịu nhiệt hoặc chống cháy |

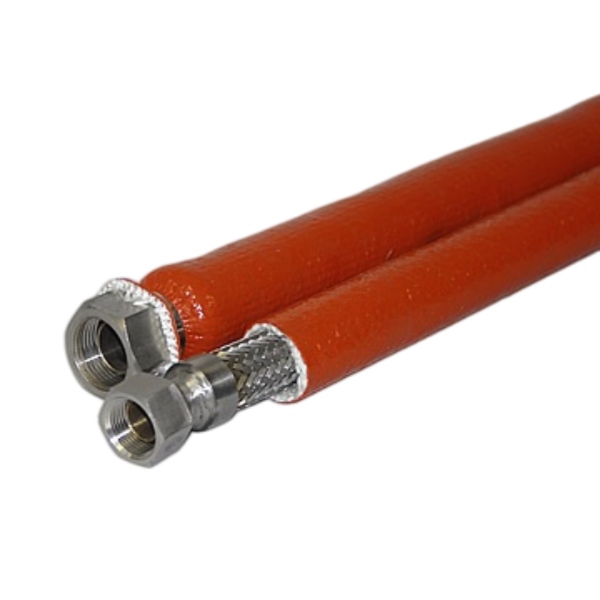

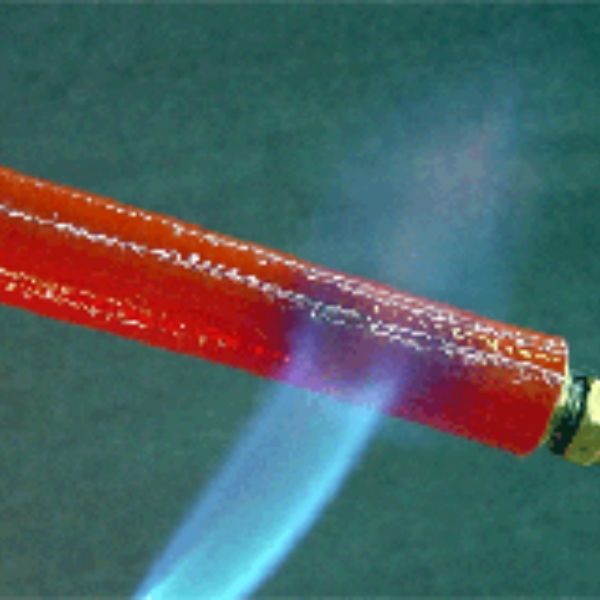

| Tiếp xúc với ngọn lửa | Ống bọc chống cháy đạt chuẩn |
| Văng bắn kim loại nóng chảy | Ống bọc chống cháy chịu nhiệt độ cao phủ silicone được thiết kế cho môi trường này |
| Nhiệt độ kết hợp với mài mòn | Ống bọc chống cháy được lựa chọn với cấu trúc thành ống và độ bền cơ học phù hợp |
Điểm quan trọng là bảo vệ nhiệt cho ống thủy lựcnên được lựa chọn dựa trên rủi ro hư hỏng chính. Một ống bọc chống mài mòn trọng lượng nhẹ không nên tự động được coi là ống bọc chống cháy, và ống bọc chống cháy không nên chỉ được chọn dựa trên vẻ ngoài hoặc màu sắc.
Đối với người mua và kỹ sư công nghiệp, việc lựa chọn ống bọc nên bắt đầu từ ứng dụng thay vì đường kính trong danh mục.
Xác định nguồn gốc của tải nhiệt.
Các ví dụ bao gồm:
Nhiệt bức xạ, tiếp xúc bề mặt trực tiếp, tiếp xúc với ngọn lửa và văng bắn kim loại nóng chảy là những mối nguy hiểm khác nhau. Chúng không nên được xử lý như cùng một thông số kỹ thuật.
Thông thường có ít nhất hai mức nhiệt độ cần xem xét:
Không chọn ống bọc chỉ dựa trên nhiệt độ cao nhất được in trong danh mục. Thời gian, nguồn nhiệt, khoảng cách từ nguồn, luồng không khí, cấu tạo ống và hình học lắp đặt đều ảnh hưởng đến hiệu suất thực tế.
Thiết bị khai thác mỏ, nhà máy thép, xưởng đúc và các hệ thống công nghiệp nặng khác có thể yêu cầu nhiều hơn là chỉ tấm chắn nhiệt bức xạ đơn giản.
Khi khả năng chống cháy hoặc bảo vệ chống văng bắn kim loại nóng chảy là quan trọng, hãy yêu cầu các báo cáo thử nghiệm liên quan và xác nhận rằng ống bọc ống thủy lực chống cháyđược chọn đã được đánh giá cho điều kiện dịch vụ yêu cầu.
BSTFLEX cung cấp các sản phẩm ống bọc chống cháy cho ống thủy lực được hỗ trợ bởi các tài liệu tuân thủ và thử nghiệm của bên thứ ba khác nhau. Các báo cáo cụ thể nên được đối chiếu với dự án của khách hàng thay vì giả định rằng mọi cấu trúc ống bọc đều có chứng nhận giống hệt nhau.
Các ống bọc chống cháy được lắp đặt trên các hệ thống thủy lực thường hoạt động trong môi trường có thể có sương dầu, chất lỏng thủy lực hoặc nhiên liệu.
Do đó, ống bọc nên được đánh giá như một hệ thống bảo vệ hoàn chỉnh thay vì chỉ là một loại vải chịu nhiệt cao. Đối với các ứng dụng công nghiệp, khả năng chống lại các loại chất lỏng dự kiến có thể là một phần quan trọng của hiệu suất lâu dài.
Nhiệt độ thường không phải là vấn đề duy nhất.
Các ống thủy lực trên máy xúc, máy xúc lật, thiết bị khai thác mỏ, máy móc nông nghiệp và thiết bị công nghiệp di chuyển liên tục trong quá trình vận hành. Ống bọc có thể cọ xát vào:
Nếu cả nhiệt độ và độ mài mòn đều nghiêm trọng, hãy chỉ rõ điều này khi yêu cầu báo giá. Cấu tạo, độ dày và cách lắp đặt ống bọc có thể cần được điều chỉnh cho phù hợp.
Chọn kích thước chính xác là một trong những phần quan trọng nhất của việc lựa chọn ống bọc chống cháy.
Ống bọc được chọn theo đường kính ngoài của phần cụm ống cần được bảo vệ, không chỉ đơn thuần dựa trên đường kính danh nghĩa của ống thủy lực.
Đo đường kính ngoài (OD) của ống đã hoàn thiện, bao gồm bất kỳ cấu trúc vỏ bọc nào còn lại bên trong ống bọc chống cháy.
Đừng cho rằng hai ống có cùng đường kính trong (ID) danh nghĩa sẽ có đường kính ngoài giống hệt nhau. Cấu tạo thành ống khác nhau giữa các nhà sản xuất và các cấp áp suất.
Một ống bọc chống cháy dạng ống phải có khả năng trượt qua bộ phận trong quá trình lắp ráp.
Nếu ống đã được lắp sẵn các đầu nối lớn, đường kính ngoài của đầu nối có thể lớn hơn đáng kể so với đường kính ngoài của ống. Điều này có thể ảnh hưởng đến việc lắp đặt.
Có hai cách tiếp cận phổ biến:
BSTFLEX cũng sản xuất các cấu trúc ống bọc chống cháy có thể tháo rời cho các ứng dụng cải tạo, nơi mà việc lắp đặt ống bọc dạng ống thông thường gặp khó khăn.
Ống bọc phải vừa với ống mà không bị nén quá mức. Đồng thời, việc chọn kích thước ống bọc quá lớn không cần thiết có thể tạo ra vật liệu thừa, gây cản trở việc định tuyến và làm cho cụm hoàn thiện khó cố định hơn.
Khoảng hở chính xác phụ thuộc vào:
Đối với các dự án OEM, việc cung cấp đường kính ngoài thực tế của ống và kích thước đầu nối đáng tin cậy hơn là chỉ định số hiệu ống (dash number).
| Thông tin dự án | Ví dụ về những thông tin cần cung cấp |
|---|---|
| Đường kính ngoài của ống thủy lực | Đường kính ngoài thực tế đo được |
| Chiều dài ống cần được bảo vệ | Phần được bảo vệ hoặc chiều dài cắt hoàn thiện |
| Đường kính ngoài của đầu nối | Cần thiết nếu ống bọc phải luồn qua các đầu nối đã lắp đặt |
| Nhiệt độ liên tục | Môi trường vận hành bình thường |
| Nguồn nhiệt | Ống xả, lò nung, kim loại nóng chảy, động cơ, dây chuyền xử lý, v.v. |
| Loại tiếp xúc | Bức xạ nhiệt, ngọn lửa, tia bắn hoặc ở gần bề mặt nóng |
| Điều kiện lắp đặt | Cụm ống mới hoặc lắp đặt cải tiến |
| Số lượng | Nguyên mẫu, sản xuất theo lô hoặc nhu cầu OEM hàng năm |
Việc cung cấp thông tin này cho phép nhà sản xuất ống bọc chống cháy đề xuất cấu trúc và đường kính phù hợp hơn thay vì dựa trên giả định kích thước chung chung.
Các đường ống thủy lực có thể hoạt động xung quanh động cơ, các bộ phận nóng và môi trường cơ khí khắc nghiệt. Lớp bảo vệ ống chống cháy có thể được chỉ định ở những nơi có nguy cơ về nhiệt và ngọn lửa.
Máy xúc, máy xúc lật, cần cẩu và các thiết bị di động khác kết hợp áp suất thủy lực cao với độ rung, chuyển động, nhiệt động cơ và không gian đi dây hạn chế.
Các ứng dụng này có thể liên quan đến bức xạ nhiệt, ngọn lửa và tia kim loại nóng chảy bắn ra. Việc lựa chọn ống bọc cần xem xét cả khả năng tiếp xúc nhiệt và các yêu cầu kiểm tra liên quan.
Các đường ống thủy lực đi gần lò nung, lò sấy, thiết bị xử lý nóng và đường ống dẫn nhiệt có thể cần bảo vệ nhiệt cục bộ ngay cả khi phần còn lại của hệ thống thủy lực hoạt động ở nhiệt độ môi trường vừa phải.
Các đường ống thủy lực, dầu và chất lỏng đi gần các bộ phận ống xả có thể được hưởng lợi từ việc cách nhiệt bổ sung ở những nơi mà việc định tuyến lại hoặc chỉ sử dụng tấm chắn nhiệt vật lý không cung cấp đủ khả năng bảo vệ.
Các hệ thống thủy lực di động thường hoạt động gần động cơ và chịu chuyển động cơ học liên tục, khiến việc định tuyến ống chính xác và bảo vệ bên ngoài trở nên quan trọng đối với độ tin cậy khi vận hành.
Ống bọc chống cháy dạng ống thông thường hoạt động tốt trong quá trình sản xuất ống mới vì nó có thể được lắp đặt trước khi cụm ống hoàn thiện.

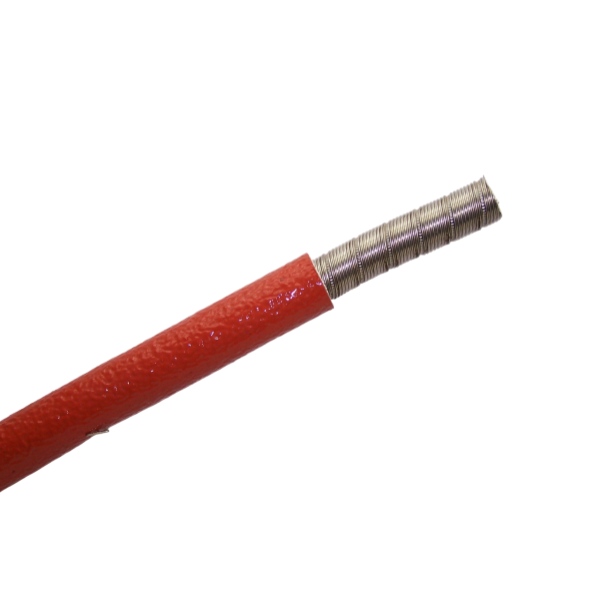

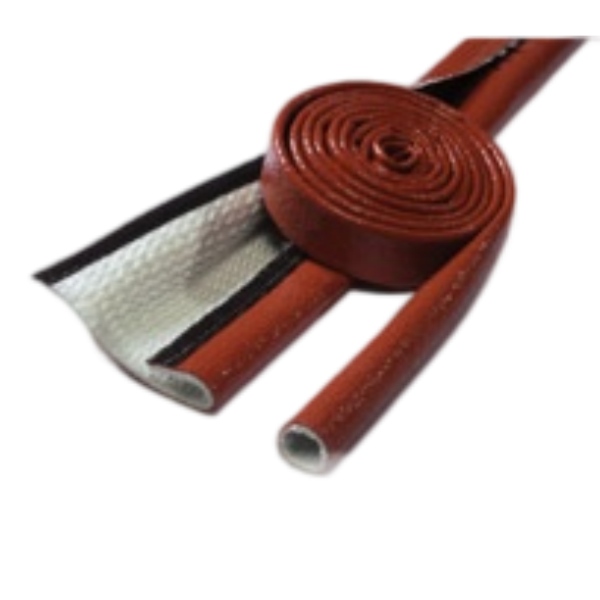

Cấu trúc dạng quấn hoặc có thể tháo rời trở nên hữu ích khi:
Trong những trường hợp này, các cấu trúc ống bọc chống cháy có khóa dán hoặc các loại có thể mở khác có thể đơn giản hóa việc lắp đặt cải tiến.
Ống bọc bảo vệ nên là một phần của thiết kế hệ thống thủy lực tổng thể, không phải là vật thay thế cho thiết kế đó.
Nếu có thể, trước tiên hãy giảm thiểu mối nguy hiểm thông qua:
Ống bọc chống cháy cho ống thủy lực sau đó trở thành một lớp bảo vệ bổ sung chống lại sự tiếp xúc bên ngoài không thể tránh khỏi.
Đối với dự án bảo vệ ống thủy lực tùy chỉnh hoặc OEM mới, hãy gửi càng nhiều thông tin sau đây càng tốt:
Thông tin này đặc biệt hữu ích cho các đơn vị lắp ráp ống OEM, nhà sản xuất thiết bị hạng nặng và các dự án bảo trì công nghiệp, nơi ống bọc cần phải phù hợp với một hệ thống lắp đặt cụ thể.
BSTFLEX sản xuất ống bọc chống cháy bằng sợi thủy tinh phủ silicone để bảo vệ ống thủy lực, cáp, ống dẫn và đường ống dẫn chất lỏng. Các cấu trúc tiêu chuẩn và tùy chỉnh có sẵn cho các ứng dụng công nghiệp và OEM.
Ống bọc chống cháy bảo vệ ống thủy lực được thiết kế cho các hệ thống thủy lực tiếp xúc với nhiệt độ cao, ngọn lửa, tia kim loại nóng chảy, mài mòn và các điều kiện vận hành công nghiệp khắc nghiệt.
Đối với các dự án yêu cầu các cấu trúc ống bọc, phương pháp lắp đặt hoặc giải pháp cụ thể cho ứng dụng khác, hãy duyệt qua toàn bộ dòng sản phẩm ống bọc chống cháy.
Ống bọc phù hợp phụ thuộc vào nguồn nhiệt, nhiệt độ vận hành liên tục, mức độ tiếp xúc với ngọn lửa hoặc tia bắn, sự chuyển động của ống, sự tiếp xúc với chất lỏng, phương pháp lắp đặt và chứng nhận yêu cầu. Ống bọc chống cháy bằng sợi thủy tinh phủ silicone thường được sử dụng khi cần bảo vệ khỏi nhiệt và ngọn lửa.
Hãy bắt đầu với đường kính ngoài thực tế của ống thủy lực thay vì chỉ dựa vào đường kính trong danh nghĩa hoặc kích thước dash. Ngoài ra, hãy xem xét đường kính ngoài của đầu nối, hình dạng uốn cong và liệu ống bọc sẽ được lắp đặt trước hay sau khi cụm ống được hoàn thiện.
Vâng, nhưng phương pháp lắp đặt rất quan trọng. Một ống bọc dạng ống thông thường phải được trượt qua ống dẫn. Trong trường hợp các đầu nối ngăn cản việc này hoặc việc ngắt kết nối ống dẫn là không mong muốn, thì ống bọc chống cháy dạng quấn hoặc có thể tháo rời có thể thiết thực hơn.
Ống bọc chống cháy có thể cung cấp thêm khả năng bảo vệ cơ học, nhưng cấu trúc cần thiết nên được lựa chọn dựa trên mức độ mài mòn thực tế. Các ứng dụng chịu sự mài mòn cơ học nghiêm trọng có thể yêu cầu một hệ thống bảo vệ ống dẫn khác hoặc bổ sung.
Ống bọc chống cháy không nên chỉ được coi là một lớp phủ chống thấm nước. Chức năng chính của nó là bảo vệ khỏi nhiệt, ngọn lửa và môi trường. Nếu việc làm kín nước là yêu cầu của dự án, thì phương pháp lắp đặt hoàn chỉnh và xử lý đầu ống nên được xem xét riêng.
Có. BSTFLEX hỗ trợ các đường kính, chiều dài, cấu trúc, màu sắc và các yêu cầu OEM khác nhau. Khách hàng có thể cung cấp bản vẽ, kích thước ống, điều kiện vận hành hoặc mẫu để đánh giá.
Nếu bạn đang chọn bảo vệ nhiệt cho ống thủy lực cho thiết bị khai thác mỏ, máy móc xây dựng, gia công thép, hệ thống ô tô hoặc thiết bị thủy lực công nghiệp, hãy gửi cho BSTFLEX đường kính ngoài của ống, nhiệt độ vận hành, nguồn nhiệt, chiều dài yêu cầu và điều kiện lắp đặt.
Đội ngũ của chúng tôi có thể đánh giá ứng dụng và đề xuất một loại ống bọc thủy lực chống cháy phù hợp, dù là kích thước tiêu chuẩn hay cấu trúc tùy chỉnh.
Yêu cầu bảng dữ liệu, báo cáo thử nghiệm, mẫu hoặc báo giá OEM từ BSTFLEX.
