Gioăng nòng nọc đuôi kép: Thiết kế lắp đặt, kích thước và ứng dụng OEM

Một gioăng nòng nọc đuôi kép có một bầu làm kín có khả năng đàn hồi được đặt giữa hai đuôi lắp phẳng. Bầu tạo thành điểm tiếp xúc làm kín, trong khi các đuôi kéo dài từ cả hai phía của bầu và cung cấp hai khu vực để giữ cơ học.

Hồ sơ này khác với gioăng bầu kép. Cấu trúc đuôi kép có một bầu làm kín và hai mặt bích lắp. Cấu trúc bầu kép có hai bầu đàn hồi được kết nối bằng một phần vải.

Bố trí đuôi kép có thể hữu ích khi nhà thiết kế thiết bị muốn bầu nằm ở tâm giữa hai bề mặt giữ, yêu cầu siết chặt ở cả hai phía của đường làm kín, hoặc cần phân bổ lực lắp trên một khu vực rộng hơn.

BSTFLEX sản xuất gioăng nòng nọc tùy chỉnh và gioăng nòng nọc chịu nhiệt độ cao sử dụng các loại vải bọc khác nhau, lõi bên trong, kích thước bầu và cấu hình đuôi lắp cho lò nướng công nghiệp, lò luyện, lò nung, cửa tiếp cận và thiết bị nhiệt OEM.

Gioăng nòng nọc đuôi kép là gì?

Một gioăng nòng nọc đuôi đơn tiêu chuẩn thường có một bầu và một đuôi phẳng kéo dài từ một phía của biên dạng.

Biên dạng đuôi kép đặt bầu giữa hai phần lắp:

Hai phần đuôi có thể bằng nhau về chiều rộng hoặc được sản xuất với các kích thước khác nhau khi bố trí lắp đặt không đối xứng.

Đuôi Đôi Không Giống Như Bóng Đôi

Để lựa chọn cấu hình hai bầu, hãy xem lại Hướng dẫn thiết kế băng gioăng nòng nọc hai bầu .

Tại sao lại sử dụng hai đuôi lắp đặt?

Đuôi thứ hai phải phục vụ một mục đích thiết kế hoặc lắp đặt xác định. Không nên chỉ thêm vào để làm cho gioăng trông rộng hơn hoặc nặng hơn.

Có thể cân nhắc kết cấu hai đuôi khi:

• Bầu phải nằm chính giữa hai tấm giữ
• Thiết bị sử dụng các chi tiết kẹp ở cả hai bên đường làm kín
• Tải trọng lắp đặt cần được phân bổ đều trên cả hai phía
• Thiết kế yêu cầu cấu hình gioăng đối xứng
• Một đuôi đơn không thể cung cấp diện tích lắp đặt đủ lớn
• Gioăng được lắp đặt giữa hai bề mặt kết cấu
• Cấu hình phải chống lại sự cuộn tròn hoặc chuyển động ngang
• Bản vẽ của OEM đã chỉ định hai mặt bích lắp đặt

Hai đuôi không tự động tạo ra một mối làm kín tốt hơn. Hành động làm kín chính vẫn diễn ra ở phần bầu. Các đuôi có định vị và giữ gioăng nhưng không được cản trở bầu nén lại đúng cách.

Các sắp xếp lắp đặt hai đuôi phổ biến

Tấm giữ hai bên

Mỗi đuôi có thể được định vị bên dưới một tấm giữ riêng biệt. Sắp xếp này có thể giúp giữ cho bầu ở trung tâm và giảm chuyển động ngang.

Bản vẽ cần xác định rõ:

• Chiều rộng của tấm giữ
• Khoảng cách giữa các tấm giữ
• Khoảng cách giữa các chi tiết kẹp
• Phần đuôi ngàm bên dưới mỗi tấm
• Khe hở giữa các tấm và bầu
• Hoàn thiện cạnh tấm

Các cạnh của tấm không được cắt vào phần vỏ hoặc hạn chế chuyển động bình thường của bầu.

Tấm giữ đơn rộng

Một tấm đơn đôi khi có thể bắc qua cả hai đuôi đồng thời để lộ phần bầu qua một lỗ mở trung tâm hoặc khe hở có hình dạng phù hợp.

Cấu hình này đòi hỏi phải kiểm soát kích thước cẩn thận. Tấm giữ phải cố định các đuôi mà không ép trực tiếp lên bầu trừ khi thiết bị được thiết kế đặc biệt cho sự tiếp xúc đó.

Bu lông, vít hoặc đinh tán xuyên qua cả hai đuôi

Hai đuôi có thể được bắt vít trực tiếp vào cấu trúc hỗ trợ.

Nơi cần có lỗ, hãy chỉ định:

• Đường kính lỗ
• Khoảng cách giữa các lỗ
• Khoảng cách từ bầu
• Khoảng cách từ mép đuôi
• Liệu các lỗ được cung cấp bởi BSTFLEX hay được tạo trong quá trình lắp đặt
• Liệu có cần vòng khuyên hoặc các bộ phận gia cố khác hay không

Các bộ phận kẹp đặt quá gần bầu có thể cản trở lực nén hoặc làm hỏng lõi.

Lắp đặt dạng rãnh hoặc khe

Một hoặc cả hai đuôi có thể trượt vào rãnh hoặc khe được tạo hình.

Đối với lắp đặt dạng rãnh, hãy cung cấp:

• Chiều rộng rãnh
• Độ sâu rãnh
• Khoảng hở lối vào
• Độ dày đuôi
• Chiều dài luồn vào yêu cầu
• Phương pháp được sử dụng để ngăn gioăng dịch chuyển khỏi rãnh

Chỉ định riêng biệt chiều rộng của cả hai đuôi

Không nên chỉ định gioăng đuôi kép chỉ bằng một "chiều rộng đuôi" chung.

Bản vẽ mặt cắt ngang phải hiển thị:

• Chiều rộng đuôi bên trái
• Chiều rộng đuôi bên phải
• Độ dày đuôi bên trái
• Độ dày đuôi bên phải
• Chiều cao bầu
• Chiều rộng bầu
• Tổng chiều rộng biên dạng
• Vị trí đường may
• Đường tâm bầu
• Hướng đóng

Ngay cả khi cả hai đuôi được thiết kế bằng nhau, hãy ghi kích thước độc lập cho chúng trên bản vẽ đã được phê duyệt.

Hồ sơ đuôi đôi đối xứng so với bất đối xứng

Đuôi đôi đối xứng

Một hồ sơ đối xứng có hai đuôi có kích thước bằng nhau hoặc tương đương nhau trên danh nghĩa.

Cấu trúc này có thể đơn giản hóa việc định hướng khi cả hai bên đều sử dụng cơ cấu giữ giống nhau. Bản vẽ vẫn phải xác định rõ phía nóng và hướng lắp đặt nếu lớp phủ, lớp bọc hoặc đường may không đối xứng.

Đuôi đôi bất đối xứng

Một hồ sơ bất đối xứng có các đuôi có chiều rộng, độ dày hoặc chức năng lắp đặt khác nhau.

Ví dụ:

• Một đuôi có thể nằm bên dưới một dải giữ rộng
• Đuôi còn lại có thể khớp vào một rãnh hẹp
• Một đuôi có thể chứa các lỗ buộc chặt
• Đuôi đối diện có thể hoạt động chủ yếu như một bích ổn định
• Một bên có thể yêu cầu khoảng hở lớn hơn so với bóng đệm

Đối với thiết kế bất đối xứng, hãy đánh dấu rõ ràng hướng trái/phải, trong/ngoài hoặc phía nóng/phía lạnh.

Vị trí bóng đệm là một kích thước OEM quan trọng

Gioăng có thể có tổng chiều rộng chính xác nhưng vẫn không căn chỉnh được với rãnh làm kín dự kiến.

Bản vẽ nên xác định vị trí của bóng đệm tương ứng với:

• Các tấm giữ
• Đường tâm chi tiết kẹp
• Lỗ hở của thiết bị
• Bề mặt tiếp xúc của cửa
• Cạnh phía nóng
• Cạnh phía lạnh
• Mốc chuẩn lắp đặt

Đối với công việc thay thế, hãy đo đường tiếp xúc của thiết bị thay vì giả định rằng bóng đệm cũ vẫn giữ nguyên vị trí ban đầu.

Không kẹp bóng đệm bằng các đuôi lắp đặt

Hệ thống giữ phải cố định các đuôi trong khi để bóng đệm tự do thực hiện chức năng làm kín của nó.

Các sự cố lắp đặt phổ biến bao gồm:

• Các tấm giữ ép vào bóng đệm
• Các chi tiết kẹp đi xuyên qua lõi
• Vật liệu đuôi bị gập bên dưới bóng đệm
• Các cạnh của tấm cắt lớp vải bọc
• Khoảng hở không đủ để nén bóng đệm
• Các đuôi kéo bóng đệm ra khỏi đường tiếp xúc
• Tải trọng lắp đặt không đều làm xoắn hồ sơ

Việc lắp đặt nguyên mẫu phải xác nhận rằng việc siết chặt các chi tiết kẹp không làm thay đổi vị trí dự kiến của bóng đệm hoặc tải trước bóng đệm trước khi cửa đóng lại.

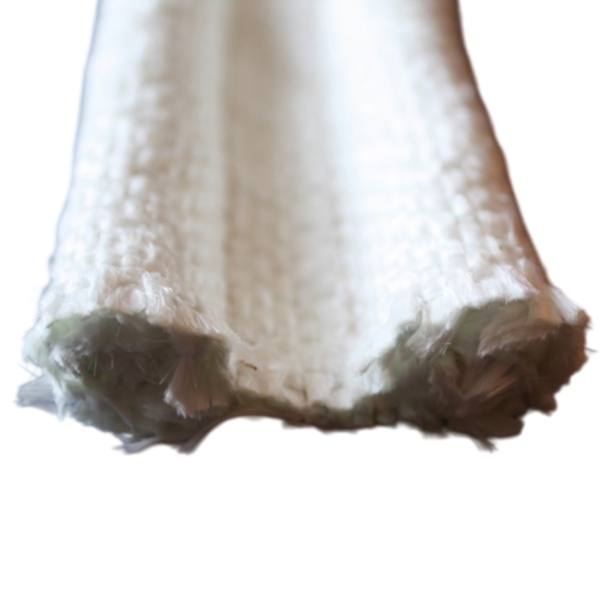

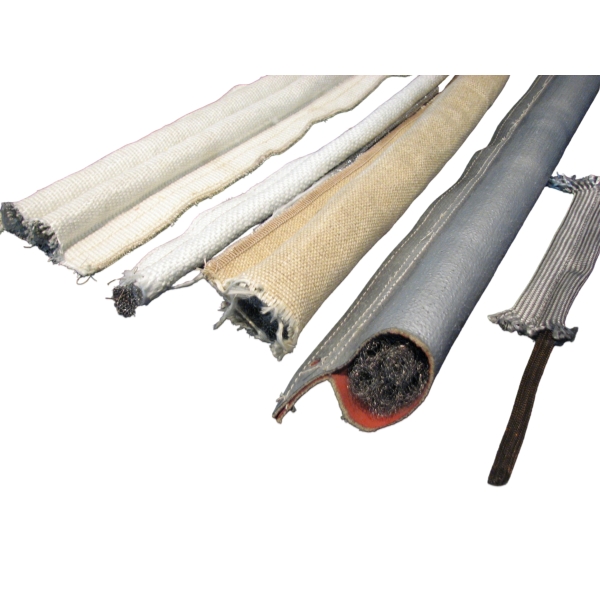

Vật liệu bọc cho gioăng hình nòng nọc đuôi đôi

Kiểu hình học đuôi kép có thể được sản xuất bằng các lớp vỏ bọc bằng vải dệt khác nhau. Việc lựa chọn vật liệu nên dựa trên nhiệt độ và mức độ tiếp xúc tại vị trí gioăng thay vì chỉ dựa vào tên thiết bị.

Lớp vỏ bọc sợi thủy tinh

Sợi thủy tinh có thể được cân nhắc cho cửa lò công nghiệp, tấm truy cập và các thiết bị nhiệt khác, nơi các điều kiện vận hành đã kiểm chứng phù hợp với cấu trúc hoàn toàn bằng sợi thủy tinh.

Các cấu trúc sợi thủy tinh BSTFLEX hiện có bao gồm:

• Gioăng nòng lõi sợi thủy tinh vỏ bọc sợi thủy tinh
• Gioăng nòng lõi thép không gỉ vỏ bọc sợi thủy tinh
• Gioăng nòng lõi rỗng thép không gỉ vỏ bọc sợi thủy tinh

Các trang này cung cấp tài liệu tham khảo về vỏ bọc và lõi. Cấu hình hai đuôi vẫn yêu cầu một bản vẽ tùy chỉnh riêng.

Lớp vỏ bọc vải silica

Vải silica có thể được đánh giá khi ứng dụng yêu cầu cấu trúc vải dệt chịu nhiệt độ cao hơn.

Đối với cốt thép gia cố bên trong bằng kim loại, hãy xem lại Gasket dạng nòng nọc lõi Inconel bọc vải Silica.

Vỏ bọc vải gốm

Vải gốm có thể được cân nhắc sử dụng cho các ứng dụng lò nung, lò luyện và xử lý nhiệt đòi hỏi khắt khe.

Để tham khảo về lõi gốm phi kim loại, hãy xem lạiVỏ Vải Gốm Lõi Gốm Gioăng Con Nòng Nọc.

Bìa vải phủ lớp tráng

Cấu trúc phủ silicone, phủ PTFE, xử lý bằng vermiculite hoặc tráng nhôm có thể được đánh giá khi ứng dụng yêu cầu các đặc tính bề mặt cụ thể.

Không nên chọn lớp phủ một cách độc lập với nhiệt độ, độ linh hoạt, khả năng tiếp xúc hóa chất và các yêu cầu lắp đặt.

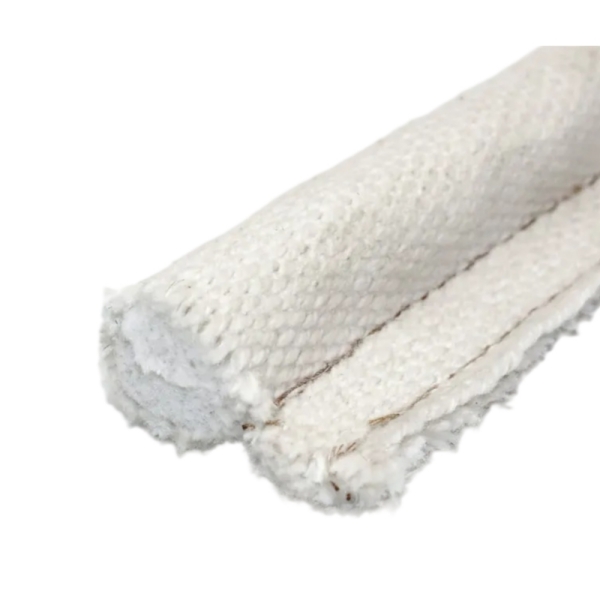

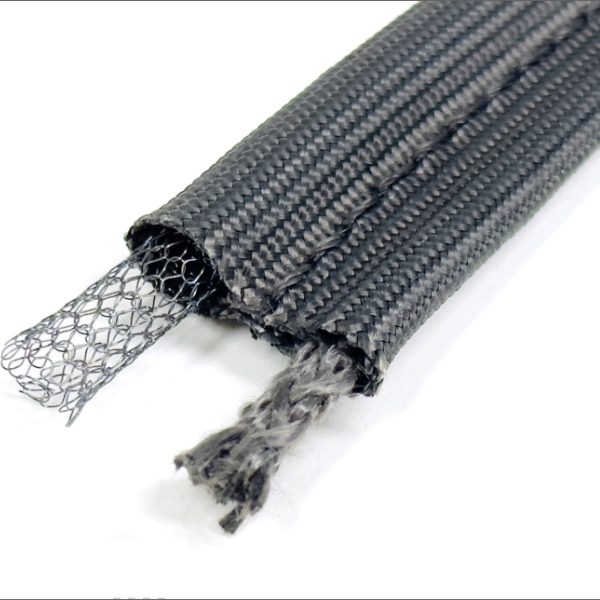

Tùy chọn lõi cho cấu hình đuôi đôi

Số lượng đuôi không quyết định loại lõi.

Các kết cấu bên trong có sẵn có thể bao gồm:

• Lõi sợi thủy tinh
• Lõi dây thừng sợi thủy tinh
• Lõi dây thừng silica
• Lõi sợi gốm
• Lõi lưới thép không gỉ
• Lõi rỗng thép không gỉ
• Lõi lưới Inconel
• Các lõi gia cố theo ứng dụng cụ thể

Cấu hình lõi dây thừng có thể cung cấp cấu trúc bên trong làm từ sợi, trong khi lõi lưới kim loại mang lại sự kết hợp khác về độ gia cố và hành vi nén.

Đối với thuật ngữ về lõi dây thừng và lựa chọn kích thước, hãy xem lại Hướng dẫn Lựa chọn Dây thừng Đệm Nòng Nọc .

Độ nén của đệm đuôi đôi

Hai cái đuôi không tạo ra vòng đệm nén chính. Độ nén được kiểm soát chủ yếu bởi bầu và lõi bên trong.

Nếu biết chiều cao bầu tự do và chiều cao khi lắp đặt, độ nén kích thước danh định có thể được tính bằng:

Độ nén (%) = (Chiều cao bầu tự do - Chiều cao bầu đã lắp đặt) / Chiều cao bầu tự do × 100

Phép tính này không xác định lực đóng hoặc xác nhận rằng một tỷ lệ phần trăm nén cụ thể là phù hợp.

Đánh giá:

• Vật liệu lõi
• Mật độ lõi
• Kích thước bầu
• Khe hở lắp đặt
• Lực đóng
• Khả năng phục hồi sau khi mở
• Chu kỳ nhiệt
• Biến động khe hở quanh thiết bị

Ứng dụng Gioăng Cửa Lò Công Nghiệp

Gioăng cửa lò hai đuôi có thể được cân nhắc khi cửa hoặc khung cung cấp bề mặt lắp đặt ở cả hai bên của rãnh bị kín.

Các ứng dụng tiềm năng bao gồm:

• Cửa lò mẻ
• Tấm tiếp cận lò sơn tĩnh điện
• Cửa lò sấy buồng
• Nắp lò sấy
• Cửa lò lưu hóa
• Tấm kiểm tra lò băng chuyền
• Lỗ mở tiếp cận lò xử lý nhiệt

Để có nhiều lựa chọn vật liệu và thay thế hơn, hãy xem lại Hướng dẫn Gioăng Tadpole Cửa Lò Công Nghiệp .

Ứng dụng Cửa Lò nung và Lò gốm

Đối với cửa lò nung và lò gốm, lớp bọc và lõi phải được chọn theo nhiệt độ và tác động cơ học tại đường làm kín thực tế.

Phần đuôi đôi có thể hỗ trợ việc giữ cố định, nhưng chúng không làm tăng khả năng chịu nhiệt của vải hoặc lõi.

Kiểm tra:

• Sự rò rỉ khí nóng
• Nhiệt bức xạ
• Sự tiếp xúc mép vật liệu chịu lửa
• Sự giãn nở khung cửa
• Sự mài mòn cơ học
• Nhiệt độ tấm giữ
• Sự giãn nở của chi tiết kẹp

Xem lại Hướng dẫn Lựa chọn Gioăng Tadpole Cửa Lò để biết các cân nhắc về lớp bọc và lõi nhiệt độ cao.

Ứng dụng Ống gió, Van điều tiết và Tấm tiếp cận

Cấu hình đuôi đôi cũng có thể được xem xét cho ống gió, van điều tiết và các tấm tiếp cận tháo lắp được nơi thiết bị có bề mặt lắp đặt ở cả hai bên của rãnh làm kín trung tâm.

Đối với các ứng dụng này, hãy xác định:

• Độ chênh áp
• Thành phần khí quá trình
• Rung động
• Chuyển động của tấm
• Tần suất mở
• Mức rò rỉ cho phép
• Phương pháp lắp đặt

Gioăng tadpole dệt không được mô tả là kín khí hoặc chịu áp suất nếu không có sự xác thực phù hợp ở cấp độ thiết bị.

Gioăng khung tranh vô tận đuôi kép

Cấu hình đuôi kép cũng có thể được gia công thành cụm khung kín hình chữ nhật, hình vuông, hình tròn hoặc theo yêu cầu.

Đối với khung được định hình, bản vẽ phải xác định:

• Chuẩn kích thước khung
• Hướng mép phình
• Hướng đuôi trái và phải
• Bán kính góc
• Vị trí mối nối
• Kiểm soát độ xoắn biên dạng
• Cơ cấu giữ ở tất cả các mặt

Xem lại Hướng dẫn Gioăng Nòng Nọc Khung Ảnh Vô Tận đối với các thông số kỹ thuật của khung, góc và mối nối.

Gioăng Tadpole Hai Đuôi Thay Thế

Gioăng hai đuôi cũ có thể bị giãn, nén hoặc rách. Không sao chép các kích thước đã mòn của nó mà không đo đạc thiết bị.

Ghi nhận:

• Chiều cao tự do của bầu gioăng ở nơi có thể xác định được
• Chiều rộng bầu gioăng
• Chiều rộng đuôi bên trái
• Chiều rộng đuôi bên phải
• Tổng chiều rộng biên dạng
• Độ dày phần đuôi
• Cấu trúc lõi
• Vật liệu bọc
• Khe hở thiết bị khi đóng
• Vị trí tấm giữ
• Khoảng cách giữa các chốt siết
• Tổng hành trình đường đi của gioăng

Sử dụng Hướng Dẫn Đo Đạc Thay Thế Gioăng Tadpole để ghi lại các kích thước mẫu cũ và thiết bị.

Quy Trình Phát Triển OEM

BSTFLEX hỗ trợ phát triển tùy chỉnh dựa trên bản vẽ thông qua dịch vụ Sản xuất Gioăng Tadpole Tùy chỉnh của mình.

Quy trình phát triển gioăng đuôi kép điển hình bao gồm:

1. Đánh giá ứng dụng và nhiệt độ
2. Đánh giá mặt cắt thiết bị
3. Xác nhận vị trí bầu gioăng
4. Xác nhận kích thước đuôi bên trái và bên phải
5. Đánh giá hệ thống lắp đặt và giữ
6. Lựa chọn lớp bọc và lõi
7. Sản xuất mẫu thử
8. Đánh giá độ khít và độ nén của khách hàng
9. Phê duyệt bản vẽ hoặc mẫu
10. Cung cấp sản xuất

Danh sách kiểm tra mẫu thử

Danh mục RFQ cho Gioăng đuôi nòng nọc kép (Double Tail Tadpole Gasket)

Các câu hỏi thường gặp

Ron nòng nọc đuôi đôi là gì?

Đó là một loại ron dạng củ và đuôi với một củ làm kín có thể nén được và hai đuôi lắp phẳng kéo dài từ các phía đối diện của củ.

Ron đuôi đôi có giống với ron củ đôi không?

Không. Ron đuôi đôi có một củ và hai đuôi lắp. Ron củ đôi có hai củ làm kín.

Cả hai đuôi có phải có cùng chiều rộng không?

Không. Các đuôi có thể bằng nhau hoặc được sản xuất với các kích thước khác nhau tùy theo bố trí lắp đặt. Cả hai chiều rộng phải được thể hiện riêng biệt trên bản vẽ.

Cả hai đuôi có thể chứa lỗ lắp không?

Có, khi thiết kế thiết bị yêu cầu các lỗ. Đường kính lỗ, khoảng cách, khoảng cách mép và mối quan hệ với củ phải được xác định trước khi sản xuất.

Ron đuôi đôi có thể được sản xuất dưới dạng khung vô tận không?

Có. Biên dạng đuôi đôi có thể được chế tạo thành khung kín hình chữ nhật, hình tròn hoặc theo yêu cầu, tùy thuộc vào việc đánh giá vật liệu, góc, mối nối và hình học.

[[BSTFLEX]] có thể tái sản xuất một ron đuôi đôi hiện có không?

Có. Quá trình phát triển có thể bắt đầu từ bản vẽ mặt cắt, mẫu vật lý và các thông số đo đạc của thiết bị. Một miếng đệm bị mòn nên được bổ sung thêm các kích thước khe hở thực tế và kích thước lắp đặt.

Lõi nào là tốt nhất cho gioăng đuôi kép?

Không có lõi nào là tốt nhất phổ quát. Các cấu trúc bằng sợi thủy tinh, dây thừng, gốm sứ, thép không gỉ, lưới rỗng và Inconel mang lại các đặc tính nén và gia cố khác nhau. Việc lựa chọn phụ thuộc vào ứng dụng thực tế.

Yêu cầu Gioăng Tadpole Đuôi Kép Tùy Chỉnh

BSTFLEX sản xuất gioăng tadpole đuôi kép, phớt tadpole hai đuôi và các cấu hình gioăng có bầu trung tâm tùy chỉnh cho các dự án OEM và thay thế công nghiệp.

Gửi bản vẽ mặt cắt thể hiện phần bầu, cả hai phần đuôi, tổng chiều rộng và cách bố trí lắp đặt. Bao gồm nhiệt độ vận hành, khe hở khi đóng, chiều dài yêu cầu, số lượng và thông tin mẫu có sẵn.

Đối với các biên dạng không đối xứng, hãy xác định rõ mặt nóng, mặt lạnh, đuôi trái, đuôi phải và hướng lắp đặt trên bản vẽ.

Liên hệ với BSTFLEX để nhận báo giá gioăng tadpole đuôi kép tùy chỉnh.
