Ống xếp hình chữ nhật may tùy chỉnh để bảo vệ máy móc

Ống xếp hình chữ nhật may

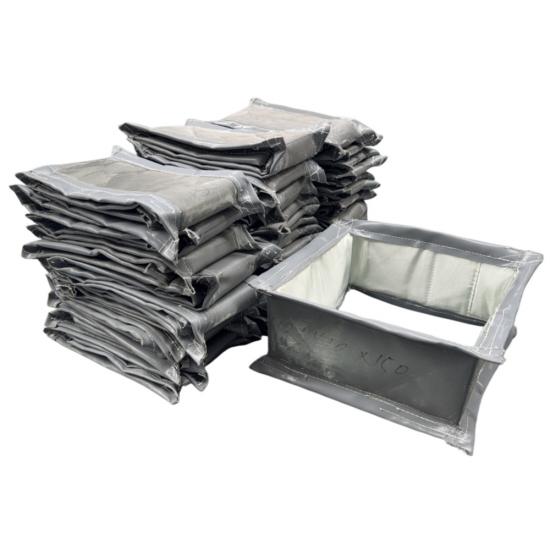

Ống xếp hình chữ nhật may BSTFLEX là các tấm phủ bảo vệ được chế tạo theo yêu cầu, được thiết kế cho thanh trượt tuyến tính, đường dẫn máy, vít me, vít me bi, cơ cấu nâng, bộ truyền động và các bộ phận chuyển động khác có hình dạng vuông hoặc chữ nhật. Cấu trúc dạng đàn xếp linh hoạt có thể kéo giãn và nén lại theo chuyển động của máy, đồng thời giúp cách ly các bộ phận quan trọng khỏi bụi, phoi kim loại, hạt mài mòn, dầu, chất làm mát, tia lửa và nhiệt độ.

Không giống như ống xếp đúc tiêu chuẩn, ống xếp vải hình chữ nhật có thể được thiết kế dựa trên phạm vi máy thực tế, hành trình và không gian lắp đặt. Chiều rộng, chiều cao, chiều dài kéo giãn, chiều dài nén, hình dạng nếp gấp, cách bố trí lắp đặt và cấu trúc vải đều có thể được tùy chỉnh cho thiết bị OEM, các dự án thay thế và máy móc chuyên dụng.

Cấu tạo ống xếp hình chữ nhật tùy chỉnh

Mỗi ứng dụng có các yêu cầu về chuyển động và khoảng hở khác nhau. BSTFLEX có thể sản xuất ống xếp hình chữ nhật may theo bản vẽ của khách hàng, kích thước thiết bị hoặc mẫu hiện có.

Tùy chỉnh điển hình bao gồm:

Độ sâu nếp gấp và số lượng nếp gấp được chọn theo tỷ lệ kéo giãn yêu cầu, không gian nén và chuyển động vận hành.

Các tùy chọn vật liệu

Vật liệu phù hợp không chỉ phụ thuộc vào nhiệt độ. Cần xem xét đến độ mài mòn, chất làm mát, dầu, tia lửa, nhiệt bức xạ, hóa chất và tần suất chuyển động.

BSTFLEX có thể sản xuất ống xếp vải hình chữ nhật sử dụng các vật liệu như:

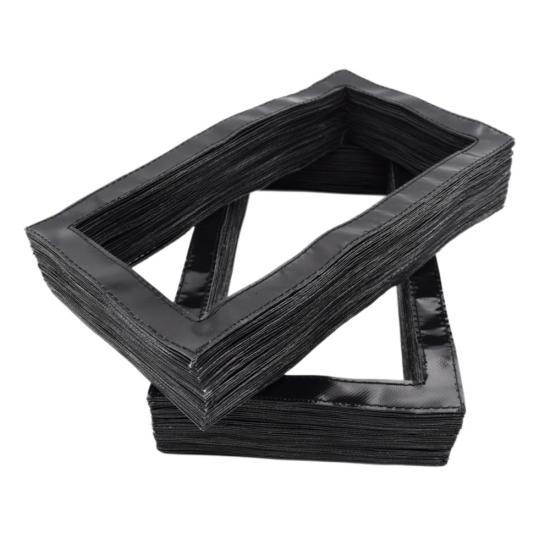

Vải Nylon phủ

Phù hợp để bảo vệ máy móc nói chung, nơi yêu cầu sự linh hoạt, khả năng chống mài mòn và kiểm soát ô nhiễm.

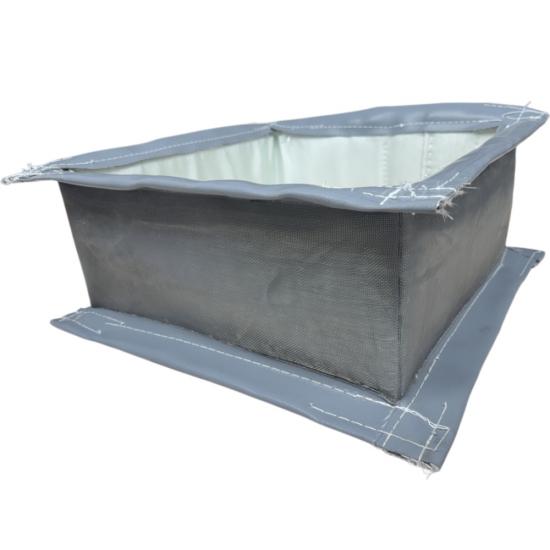

Vải sợi thủy tinh phủ Silicone

Được thiết kế cho môi trường nhiệt độ cao, máy móc nóng và các ứng dụng tiếp xúc với tia lửa hoặc nhiệt bức xạ.

Vải sợi thủy tinh phủ PTFE

Phù hợp ở những nơi yêu cầu khả năng chịu nhiệt cao hơn, khả năng kháng hóa chất và bề mặt có độ bám dính thấp.

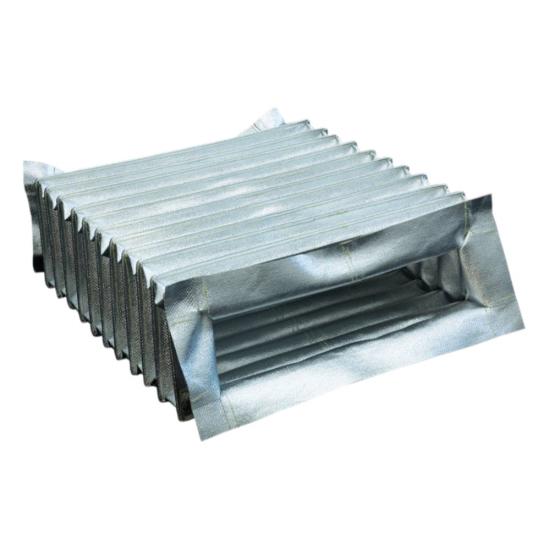

Vải sợi thủy tinh tráng nhôm

Được khuyến nghị cho các thiết bị đặt gần lò nung, xưởng đúc, dây chuyền xử lý nhiệt hoặc các nguồn nhiệt bức xạ khác.

Vải kỹ thuật tùy chỉnh

Các kết hợp vật liệu khác có thể được đánh giá theo môi trường làm việc thực tế.

Bảo vệ đường trượt máy và thanh ray tuyến tính

Ống xếp hình chữ nhật đặc biệt phù hợp để bảo vệ các đường trượt máy và thanh ray tuyến tính lộ thiên.

Trong quá trình gia công hoặc sản xuất tự động, các hệ thống dẫn hướng lộ thiên có thể gặp phải:

• Phoi kim loại
• Mạt mài
• Bụi
• Dầu
• Chất làm mát
• Tia lửa
• Các hạt mài mòn

Ống xếp đường trượt máy tùy chỉnh giúp tạo ra một rào cản linh hoạt xung quanh các bề mặt chuyển động này trong khi vẫn duy trì hành trình cần thiết.

Các ứng dụng CNC và tự động hóa

Ống xếp hình chữ nhật may sẵn có thể được tích hợp vào:

• Trung tâm gia công CNC
• Máy phay
• Hệ thống định vị tuyến tính
• Robot công nghiệp
• Thiết bị lắp ráp tự động
• Máy đóng gói
• Cơ cấu nâng
• Thiết bị xử lý vật liệu
• Máy móc chuyên dụng
• Cải tiến máy công cụ

Chúng đặc biệt hữu ích ở những nơi khu vực được bảo vệ có cấu hình hình chữ nhật hoặc nơi ống xếp tròn không vừa với không gian máy hiện có.

Ống xếp hình chữ nhật chịu nhiệt độ cao

Đối với máy móc hoạt động gần lò nung, trạm hàn, thiết bị đúc hoặc các quy trình sản xuất nóng, BSTFLEX có thể sản xuất ống xếp hình chữ nhật may chịu nhiệt độ cao bằng cách sử dụng các loại vải kỹ thuật chịu nhiệt.

Tùy thuộc vào ứng dụng, các vật liệu phù hợp có thể bao gồm vải sợi thủy tinh phủ silicone, vải sợi thủy tinh phủ PTFE, vải sợi thủy tinh tráng nhôm và các loại vải kỹ thuật khác.

Vật liệu nên được lựa chọn dựa trên:

• Nhiệt độ vận hành liên tục
• Tiếp xúc nhiệt trong thời gian ngắn
• Nhiệt bức xạ
• Tiếp xúc với tia lửa hoặc hạt nóng
• Dầu và chất làm mát
• Tiếp xúc hóa chất
• Độ mài mòn
• Tần suất uốn

Các tùy chọn lắp đặt và cài đặt

Các kiểu lắp đặt khác nhau có thể được kết hợp vào thiết kế ống xếp, bao gồm:

• Tấm lắp cứng
• Mặt bích vải
• Tấm đầu được gia cố
• Các đầu lắp bằng kẹp
• Khoen
• Khóa dán
• Khóa kéo
• Hệ thống buộc tùy chỉnh

Đối với thiết bị không thể tháo rời dễ dàng, các cấu trúc tách rời hoặc có khóa kéo có thể đơn giản hóa việc lắp đặt và bảo trì.

Các ứng dụng điển hình

Ống xếp hình chữ nhật may BSTFLEX có thể được sử dụng cho:

• Đường trượt máy
• Ray dẫn hướng tuyến tính
• Vít me bi
• Vít me
• Trục CNC
• Bàn nâng
• Bộ truyền động tuyến tính
• Máy móc tự động
• Thiết bị robot
• Máy đúc
• Thiết bị gia công kim loại
• Máy móc công nghiệp đặc biệt

Thông tin cần thiết cho sản xuất tùy chỉnh

Để có báo giá chính xác và đánh giá thiết kế, vui lòng cung cấp:

1. Chiều rộng bên trong
2. Chiều cao bên trong
3. Chiều rộng và chiều cao bên ngoài tối đa cho phép
4. Chiều dài nén hoàn toàn
5. Chiều dài mở rộng hoàn toàn
6. Hành trình hoặc độ dài di chuyển yêu cầu
7. Kích thước lắp đặt
8. Nhiệt độ vận hành
9. Loại chất gây ô nhiễm hoặc môi trường tiếp xúc
10. Bản vẽ, ảnh chụp hoặc mẫu hiện có

BSTFLEX có thể phát triển nguyên mẫu và ống xếp hình chữ nhật may OEM theo bản vẽ, kích thước hoặc yêu cầu ứng dụng.

Tại sao chọn BSTFLEX

BSTFLEX kết hợp việc sản xuất vải tùy chỉnh với kinh nghiệm về các vật liệu bảo vệ nhiệt công nghiệp. Điều này cho phép chúng tôi sản xuất cả ống xếp máy đa năng và ống xếp hình chữ nhật chịu nhiệt độ cao cho các môi trường vận hành đòi hỏi khắt khe hơn.

Có sẵn các kích thước tùy chỉnh, vật liệu đặc biệt, cấu hình lắp đặt và sản xuất OEM.

Đối với một ứng dụng mới, hãy gửi cho chúng tôi kích thước máy, hành trình yêu cầu, môi trường vận hành và hình ảnh hoặc bản vẽ kỹ thuật để đánh giá.
