Cách chọn Băng quấn mối hàn bằng sợi thủy tinh cho cáp và ống mềm đã lắp đặt

Trong một cell hàn đang hoạt động, ống mềm hoặc cáp hiếm khi có sẵn một đầu tự do chờ sẵn ống bọc hình trụ. Các đầu nối của chúng đã được lắp vào, tuyến đường được kẹp cố định, và đoạn gần mối hàn nhất thường là đoạn khó tiếp cận nhất. Một lớp bọc sợi thủy tinh có khe hở bên hông có thể được đặt xung quanh cụm chi tiết hiện có đó, miễn là phần đóng mở của nó khớp và phần được bảo vệ vẫn được che phủ trong quá trình chuyển động.

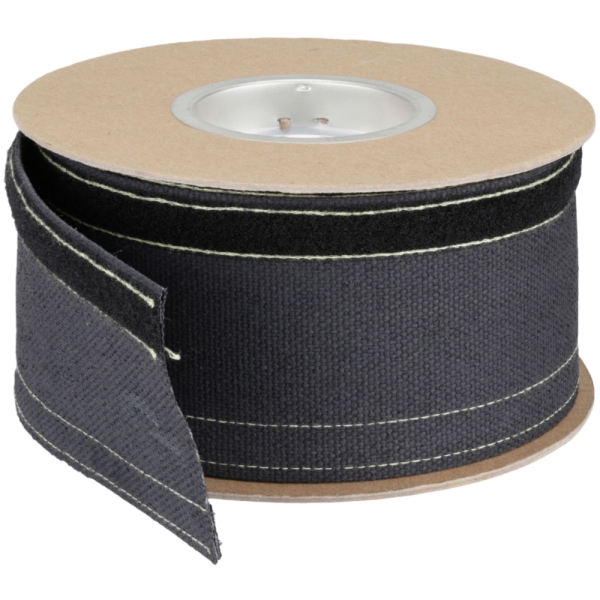

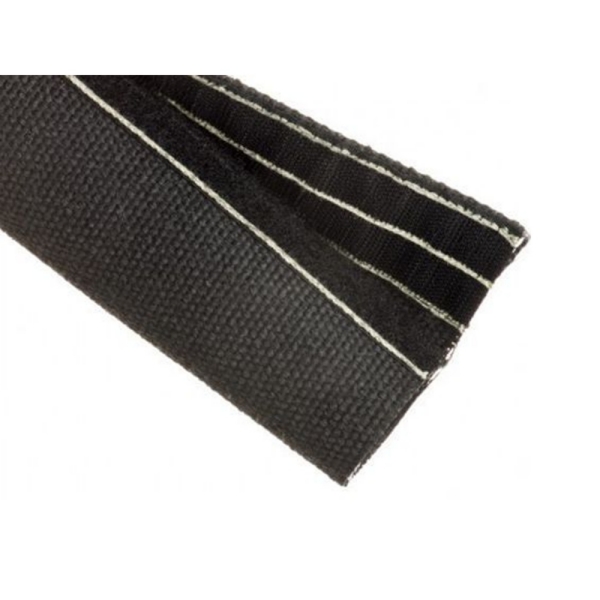

Sản phẩm ống bọc quấn bảo vệ mối hàn bằng sợi thủy tinh phủ màu đen của BSTFLEX được mô tả có lớp nền dệt bằng sợi thủy tinh, lớp phủ chịu nhiệt độ cao và khóa dán (hook-and-loop). Sản phẩm được liệt kê dùng để bảo vệ cáp và ống mềm khỏi tia lửa hàn, xỉ hàn cũng như hao mòn do ma sát. Các bước kiểm tra dưới đây nhằm mục đích lựa chọn lớp bọc trên tuyến đường đã được lắp đặt, thay vì chỉ dựa vào đường kính danh nghĩa để xác định độ vừa vặn.

Lập bản đồ mức độ tiếp xúc trước khi chọn chiều dài

Chụp ảnh ống mềm hoặc cáp ở vị trí làm việc bình thường và một bức ảnh khác ở các giới hạn hành trình. Đánh dấu điểm hàn, hướng có khả năng xuất hiện tia lửa và xỉ hàn, cùng bất kỳ vị trí nào đường dây cọ xát qua giá đỡ. Xác định các giá đỡ, mối nối và điểm dịch vụ phải luôn có thể tiếp cận được. Chiều dài được che phủ phải tuân theo cụm chi tiết theo tuyến đường, bao gồm các khúc uốn cong và chuyển động, chứ không chỉ đơn thuần là khoảng cách đường thẳng giữa hai vạch đánh dấu.

Đối với robot hoặc thiết bị chuyển động, hãy kiểm tra vị trí của lớp bọc qua toàn bộ chu kỳ. Một đoạn ngắn có thể dịch chuyển khỏi điểm bị tiếp xúc; một đoạn dài hơn có thể bị chụm lại tì vào kẹp. Nêu rõ mỗi đầu phải kết thúc ở đâu và liệu một đầu có phải tháo rời được để kiểm tra hay không. Giữ cho lớp bọc tránh xa các bộ phận đòi hỏi thông gió hoặc lối vào thao tác thường xuyên theo thiết kế của thiết bị.

Đo kích thước khép kín, không chỉ đường kính ống mềm

Đo chu vi bên ngoài hoặc biên dạng bao tối đa bên ngoài của cụm chi tiết hoàn thiện nơi lớp bọc sẽ được đặt vào. Một bó gồm hai dây dẫn hàn và một ống mềm không nhất thiết phải có hình tròn, vì vậy một đường kính đơn lẻ có thể gây hiểu lầm. Lưu ý các điểm nhánh, mối nối, các nắp chụp bảo vệ và bất kỳ sự gia tăng kích thước cục bộ nào sẽ nằm bên dưới lớp bọc.

Trang sản phẩm liệt kê kích thước ống bọc danh nghĩa từ 25 đến 102 mm. Hãy hỏi về kích thước đóng khả dụng hoặc dải chu vi của cấu trúc đề xuất, bao gồm cả phần chồng mí của khóa. Kích thước danh nghĩa không cho biết diện tích của phần khóa dán còn lại ăn khớp với nhau khi quấn quanh một bó không đều. Kiểm tra để đảm bảo lớp bọc đóng lại chắc chắn mà không làm bóp méo ống mềm vượt quá bán kính uốn cho phép hoặc đè lên đầu nối cáp.

Lên kế hoạch cho vị trí đóng mở

Khe hở bên hông cho phép lớp bọc được lắp vào mà không cần tháo rời cụm chi tiết. Đặt vị trí khóa ở nơi có thể với tới để lắp đặt và bảo dưỡng, và ở những nơi tuyến đường cho phép, tránh xa đường đi trực tiếp của tia lửa và xỉ hàn rơi xuống. Kiểm tra toàn bộ đường may sau khi đóng; các khoảng hở ở khúc uốn hoặc điểm rẽ nhánh sẽ để lộ đường dây ở bên dưới.

Trên thiết bị chuyển động, hãy kiểm tra xem phần khóa có cọ xát vào giá đỡ hay vướng vào cạnh gần đó hay không. Xác nhận lại vị trí của nó ở các điểm cuối hành trình. Một thử nghiệm ngắn trên máy sẽ mang lại thông tin thực tế hơn là một mẫu phẳng, vì hình dạng khép kín và vị trí đường may của lớp bọc thay đổi theo tuyến đường.

Ghép nối bài kiểm tra với mối nguy hiểm

Tia lửa hàn, xỉ hàn nặng hơn, xỉ nóng, nhiệt bức xạ ổn định và sự mài mòn là các mức độ tiếp xúc khác nhau. Cung cấp cho nhàsupplier mô tả về quy trình, khoảng cách và hướng của đường dây, cùng thời gian tiếp xúc dự kiến. Trang sản phẩm có bao gồm các thông số về nhiệt độ, nhưng một ứng dụng cụ thể cần được đối chiếu với dữ liệu kiểm tra hiện tại cho chính xác vật liệu và lớp phủ được cung cấp. Không sử dụng nhiệt độ khí của mối hàn hoặc nhiệt độ tia lửa ngắn làm nhiệt độ liên tục của toàn bộ cụm lớp bọc.

Nếu đường dây là ống thủy lực, hãy xác nhận rằng lớp bọc không che giấu các hư hỏng cần phải được kiểm tra theo quy trình bảo trì thiết bị. Đây là lớp phủ bảo vệ bên ngoài và không làm thay đổi định mức áp suất của ống mềm. Nếu dự kiến có tiếp xúc với chất lỏng hoặc bị kéo lê lặp đi lặp lại, hãy xác định loại chất lỏng và bề mặt tiếp xúc để mẫu đề xuất có thể được thử nghiệm trong các điều kiện đại diện.

Sử dụng lớp bọc cho đường dây và bạt che cho khu vực làm việc

Một ống bọc mở cạnh bảo vệ một đoạn ống mềm hoặc cáp xác định. Khi cần che chắn một khu vực làm việc lớn hơn, bề mặt máy móc gần đó hoặc một khoảng mở tạm thời, hãy xem xét các sản phẩm bảo vệ khu vực hàn và hàn thiếc một cách riêng biệt. Hai dạng này giải quyết các hình học che phủ khác nhau và phải được chỉ định độc lập.

Những gì cần gửi để nhận mẫu và báo giá

• Ảnh chụp hoặc bản vẽ của tuyến đường đã lắp đặt và toàn bộ chuyển động của nó.
• Đường kính tối đa hoặc chu vi của ống mềm hoặc bó cáp được che phủ.
• Chiều dài được che phủ đo dọc theo tuyến đường, cộng với các vị trí đầu mút mong muốn.
• Vị trí đóng ưu tiên và không gian có sẵn cho lớp bọc hoàn thiện.
• Quy trình hàn, hướng của tia lửa hoặc xỉ hàn, mức độ tiếp xúc nhiệt độ và các điểm mài mòn.
• Số lượng yêu cầu, chiều dài đoạn, tiêu chuẩn kiểm tra và bất kỳ phương pháp thử nghiệm bắt buộc nào.

Gửi các chi tiết đó qua trang sản phẩm vải bọc mối hàn sợi thủy tinh. Yêu cầu một mẫu ở kích thước đóng đề xuất, xác nhận cấu trúc vải dệt và lớp phủ, đồng thời kiểm tra sự ăn khớp của khóa và độ che phủ trên thiết bị thực tế trước khi phê duyệt đơn hàng.
