Những thông tin nào cần để đặt bọc cách nhiệt bộ lọc tùy chỉnh?

Một bọc cách nhiệt bộ lọc tùy chỉnh được thiết kế để phù hợp với hình dạng thực tế của vỏ bộ lọc công nghiệp, rọ lọc (basket strainer), lọc chữ Y (Y-strainer), bình lọc dạng cartridge hoặc thiết bị lọc trong quy trình. Vì thân bộ lọc thường bao gồm mặt bích, các kết nối đường ống, đồng hồ đo, van xả, tay cầm, giá đỡ, kẹp và các nắp tháo rời, nên cần thông tin chính xác trước khi sản xuất.

Thông tin cung cấp trước báo giá càng đầy đủ thì bọc cách nhiệt cuối cùng càng phù hợp với thiết bị. Kích thước chính xác cũng giúp cải thiện hiệu suất nhiệt, giảm vấn đề lắp đặt và giúp việc tháo lắp, lắp lại trong quá trình bảo trì dễ dàng hơn.

1. Kích thước cơ bản của vỏ bộ lọc

Thông tin đầu tiên cần là kích thước chính của vỏ bộ lọc. Các kích thước này cho phép nhà sản xuất ước tính lượng vật liệu sử dụng, phạm vi cách nhiệt, hình dạng bọc và chi phí sản xuất.

2. Vị trí đầu vào và đầu ra đường ống

Hầu hết các bộ lọc công nghiệp được kết nối với đường ống công nghệ thông qua các cổng đầu vào và đầu ra. Bọc cách nhiệt phải bao gồm các lỗ mở hoặc đường chia chính xác quanh các kết nối đường ống này. Nếu vị trí đầu vào và đầu ra không được đo chính xác, bọc có thể không vừa với thiết bị khi lắp đặt.

• Đường kính ống đầu vào
• Đường kính ống đầu ra
• Khoảng cách giữa đường tâm ống và mép thân bộ lọc
• Hướng ống: ngang, dọc, lắp bên hông, lắp phía trên hoặc lắp phía dưới
• Có cần cách nhiệt cho các đoạn ống kết nối hay không

3. Kích thước mặt bích và khoảng hở bu lông

Mặt bích rất phổ biến trên vỏ bộ lọc, rọ lọc và các thiết bị lọc trong quy trình. Bọc cách nhiệt tháo rời tùy chỉnh phải đảm bảo đủ khoảng hở cho độ dày mặt bích, đầu bu lông, đai ốc và công tác bảo trì sau này.

Vui lòng cung cấp đường kính mặt bích, độ dày mặt bích, vị trí vòng bu lông và bất kỳ khu vực nào cần được giữ thông thoáng để tiếp cận. Đối với các bộ lọc được mở thường xuyên, bọc có thể được thiết kế với phần mặt bích riêng hoặc cấu trúc chia tách để dễ tháo hơn.

4. Vị trí đồng hồ đo, van xả, lỗ thông hơi, tay cầm và giá đỡ

Các bộ phận nhỏ thường quyết định việc bọc cách nhiệt có thực tế trong sử dụng hay không. Đồng hồ áp suất, van xả, cổng thông hơi, tay cầm, tai nâng, kẹp, giá đỡ và bảng tên có thể cần các lỗ mở, nắp che, mép gia cường hoặc khu vực tiếp cận lộ ra.

• Vị trí đồng hồ áp suất và yêu cầu quan sát
• Vị trí van xả và van thông hơi
• Vị trí tay cầm, tai nâng hoặc đai kẹp
• Vị trí giá đỡ hoặc chân đế lắp đặt
• Vị trí biển tên hoặc nhãn kiểm tra
• Bất kỳ bộ phận nào phải để hở cho vận hành hoặc kiểm tra

5. Nhiệt độ vận hành và nhiệt độ bề mặt mục tiêu

Nhiệt độ vận hành là yếu tố quan trọng để lựa chọn vải ngoài, lõi cách nhiệt, lớp lót bên trong, chỉ may và hệ thống cố định phù hợp. Các bộ lọc hơi, bộ lọc dầu nóng, hệ thống lọc hóa chất và các bộ lọc liên quan đến khí thải có thể cần các tổ hợp vật liệu khác nhau.

Nếu bạn có nhiệt độ bề mặt ngoài mục tiêu, cũng nên cung cấp. Ví dụ, một số nhà máy cần cách nhiệt chủ yếu để giữ nhiệt, trong khi nơi khác tập trung vào bảo vệ người vận hành và giảm nhiệt độ chạm. Thông tin này giúp xác định độ dày cách nhiệt và cấu trúc vật liệu.

6. Môi trường lắp đặt

Môi trường lắp đặt ảnh hưởng đến việc lựa chọn lớp phủ vải, gia cường, đường may và phụ kiện kim loại. Một bộ lọc lắp trong nhà, trong phòng hơi sạch có thể không cần lớp ngoài giống như bộ lọc lắp ngoài trời, gần hơi dầu, bắn hóa chất, sương muối hoặc mài mòn cơ học nặng.

7. Phương pháp cố định ưu tiên

Hệ thống cố định nên phù hợp với nhiệt độ, tần suất bảo trì, mức độ rung và không gian lắp đặt. Đối với thiết bị được mở thường xuyên, cơ chế tháo nhanh có thể giảm thời gian bảo trì. Đối với khu vực nhiệt độ cao hoặc tải nặng, có thể ưu tiên cố định bằng kim loại.

• Băng dán móc–dán (hook-and-loop) để lắp đặt và tháo nhanh
• Khóa thép không gỉ để cố định cơ học chắc chắn hơn
• Dây đai và vòng D để đóng mở điều chỉnh
• Khóa bấm cho các bọc nhỏ vừa khít
• Dây buộc kim loại cho ứng dụng nhiệt độ cao hoặc dễ rung

8. Tần suất bảo trì và thiết kế bọc

Trước khi đặt hàng, cần xác nhận tần suất bộ lọc sẽ được mở và những bộ phận nào cần tiếp cận trong quá trình bảo trì. Một bộ lọc được vệ sinh mỗi tuần có thể cần thiết kế bọc khác với bộ lọc chỉ được kiểm tra trong các kỳ dừng máy theo lịch.

Đối với bảo trì thường xuyên, bọc có thể được thiết kế thành nhiều phần để chỉ lộ khu vực cần dịch vụ. Đối với bảo trì ít thường xuyên, một bọc toàn thân đơn giản có thể là đủ. Mục tiêu là giữ hiệu quả cách nhiệt trong khi vẫn đảm bảo việc bảo trì định kỳ thuận tiện.

9. Ảnh, bản vẽ, mẫu hoặc phiếu đo đạc

Thông tin trực quan rõ ràng giúp giảm lỗi thiết kế. Bản vẽ kỹ thuật là lý tưởng, nhưng ảnh có đánh dấu kích thước cũng rất hữu ích. Đối với các dự án thay thế, mẫu vỏ cách nhiệt cũ cũng có thể được dùng làm tài liệu tham khảo.

• Ảnh mặt trước, mặt bên, mặt trên và điểm kết nối
• Kích thước được đánh dấu trên ảnh hoặc bản phác thảo
• Bản vẽ thiết bị hoặc bảng dữ liệu vỏ bộ lọc
• Mẫu vỏ cũ để sản xuất thay thế
• Giới hạn không gian lắp đặt xung quanh bộ lọc

10. Số lượng, ghi nhãn và yêu cầu OEM

Đối với các nhà sản xuất thiết bị OEM, nhà thầu kỹ thuật, nhà phân phối và công ty bảo trì, có thể cần thêm thông tin dự án. Điều này có thể bao gồm mã phụ tùng, nhãn tag, yêu cầu đóng gói, lựa chọn màu sắc, hướng dẫn lắp đặt và thông tin nhận diện đơn hàng lặp lại.

• Số lượng yêu cầu cho từng kích thước hoặc model bộ lọc
• Số thẻ thiết bị hoặc số tham chiếu dự án
• Nhãn riêng hoặc mã phụ tùng của khách hàng
• Yêu cầu đóng gói đặc biệt
• Dấu chỉ hướng lắp đặt hoặc nhãn cảnh báo
• Sản xuất theo lô hoặc yêu cầu tùy chỉnh một lần

Danh sách kiểm tra đặt hàng đề xuất

Trước khi yêu cầu báo giá, hãy chuẩn bị các thông tin sau:

• Loại bộ lọc: lọc rọ, lọc chữ Y, vỏ lọc lõi, lọc hơi nước, lọc dầu nóng, hoặc loại khác
• Đường kính và chiều dài thân chính
• Kích thước và vị trí đường ống vào và ra
• Kích thước mặt bích và khoảng hở bu lông
• Vị trí đồng hồ đo, xả, thông hơi, tay cầm, giá đỡ và kẹp
• Nhiệt độ vận hành và nhiệt độ bề mặt ngoài mục tiêu
• Môi trường lắp đặt trong nhà hoặc ngoài trời
• Độ dày cách nhiệt yêu cầu nếu có quy định
• Phương pháp cố định ưu tiên
• Ảnh, bản vẽ, mẫu hoặc phiếu đo đạc
• Số lượng và bất kỳ yêu cầu OEM về nhãn hoặc đóng gói

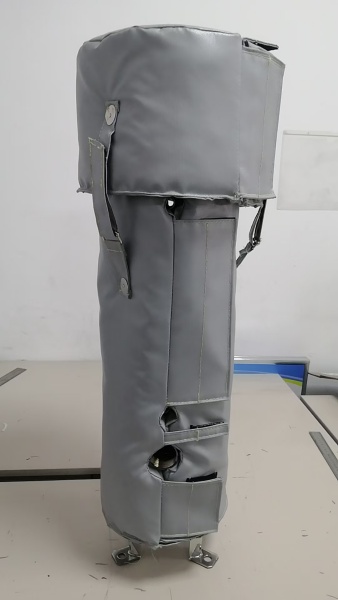

Đặt hàng vỏ cách nhiệt bộ lọc tùy chỉnh từ BSTFLEX

BSTFLEX sản xuất các vỏ cách nhiệt bộ lọc có thể tháo rời tùy chỉnh cho các vỏ lọc công nghiệp, lọc rọ, lọc chữ Y, bộ lọc lõi, hệ thống hơi nước, hệ thống dầu nóng, thiết bị xử lý hóa chất, hệ thống đường ống hàng hải, nhà máy điện và máy móc OEM. Mỗi vỏ có thể được sản xuất theo bản vẽ, ảnh, mẫu hoặc số đo thực tế chi tiết tại hiện trường.

Của chúng tôi Tấm phủ cách nhiệt bộ lọc có thể tháo rời tùy chỉnh" có thể được tùy chỉnh với vải sợi thủy tinh, vải sợi thủy tinh phủ silicone, vải sợi thủy tinh phủ PTFE, vải sợi thủy tinh phủ nhôm, lưới thép không gỉ, thảm cách nhiệt silica, thảm sợi gốm cách nhiệt, khóa thép không gỉ, khóa dán hook-and-loop, dây đai hoặc dây buộc kim loại.

Câu hỏi thường gặp

Có thể làm vỏ cách nhiệt bộ lọc mà không cần bản vẽ không?

Có. Một vỏ có thể được thiết kế từ ảnh rõ ràng, kích thước được đánh dấu, phiếu đo đạc, mẫu hoặc dữ liệu thiết bị. Bản vẽ là hữu ích, nhưng không phải lúc nào cũng bắt buộc.

Những kích thước nào quan trọng nhất cho vỏ cách nhiệt bộ lọc tùy chỉnh?

Các kích thước quan trọng nhất bao gồm đường kính thân bộ lọc, chiều dài thân, vị trí đường ống kết nối, kích thước mặt bích, vị trí đồng hồ đo, vị trí xả và bất kỳ khoảng hở cho tay cầm hoặc giá đỡ nào.

Tôi có cần cung cấp nhiệt độ vận hành không?

Có. Nhiệt độ vận hành cần thiết để chọn đúng loại vải, lõi cách nhiệt, chỉ may và phương pháp cố định.

Vỏ có thể bao gồm các lỗ cho đồng hồ đo và van xả không?

Có. Có thể thêm các khoét cắt tùy chỉnh, nắp, lỗ gia cường và khu vực dịch vụ lộ ra cho đồng hồ áp suất, van xả, lỗ thông hơi, tay cầm, giá đỡ và các điểm kết nối đường ống.

Vỏ cách nhiệt có thể được làm cho việc bảo trì lặp lại không?

Có. Vỏ có thể được thiết kế với các phần tháo rời, khóa tháo nhanh, dây đai, khóa cài hoặc dây buộc kim loại để hỗ trợ việc tháo lắp và lắp lại nhiều lần.
