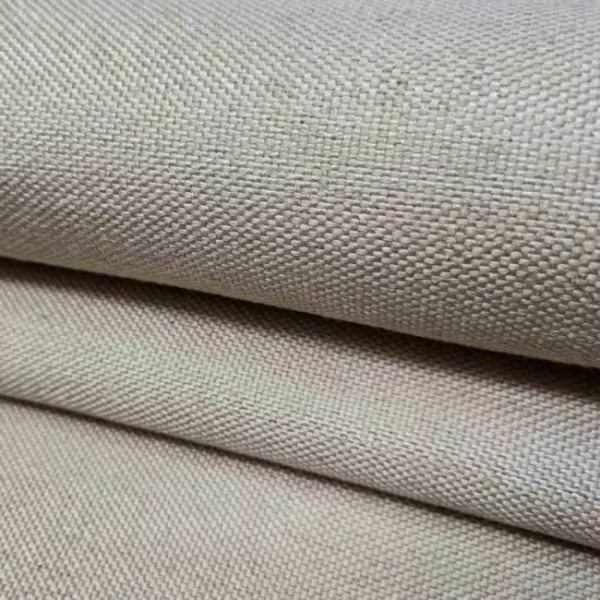

Vải sợi thủy tinh phủ vermiculite được sử dụng trong các khớp nối giãn nở bằng vải, nơi một lớp dệt linh hoạt phải chịu được nhiệt độ cao, sự mài mòn bề mặt và chuyển động lặp đi lặp lại. Trong một khớp nối giãn nở nhiều lớp, nó có thể giúp bảo vệ các lớp nhạy cảm với nhiệt độ, gia cố đai linh hoạt và cung cấp thêm một lớp rào cản nhiệt.
Tuy nhiên, vật liệu này không nên được chỉ định như thể chỉ một cuộn vải có thể thực hiện mọi chức năng của khớp nối giãn nở. Khả năng làm kín khí, kháng hóa chất, cách nhiệt, gia cố cơ học, bảo vệ thời tiết và thích ứng với chuyển động có thể đòi hỏi các vật liệu khác nhau và các lớp riêng biệt.
BSTFLEX cung cấp Vermiculite Coated Fiberglass Fabric với nhiều trọng lượng và độ dày khác nhau dùng cho chế tạo công nghiệp. BSTFLEX cũng sản xuất hoàn chỉnh các loại Non-Metallic Fabric Expansion Joints theo kích thước ống dẫn, nhiệt độ, áp suất, chuyển động và các điều kiện quy trình.
Vật liệu này thường được chọn để bảo vệ nhiệt, gia cố và tăng độ bền chứ không phải để làm rào cản khí hoặc hóa chất vạn năng.
Lớp nền sợi thủy tinh dệt tạo ra cấu trúc dệt linh hoạt. Lớp xử lý khoáng chất vermiculite giúp bảo vệ bề mặt sợi thủy tinh chống lại nhiệt độ khắc nghiệt, tiếp xúc với ngọn lửa và sự mài mòn.
Tùy thuộc vào thiết kế của khớp nối giãn nở, vải sợi thủy tinh phủ vermiculite có thể được sử dụng để:
Chức năng chính xác phải được xác định trên mặt cắt của khớp nối giãn nở. Việc gọi đơn giản là “vải khớp nối giãn nở” không giải thích được liệu đó là lớp phía mặt nóng, vải giữ cách nhiệt, lớp gia cố hay bộ phận khác của cụm lắp ráp.
Khớp nối giãn nở vải công nghiệp thường được cấu tạo từ nhiều lớp vì không có loại vải đơn lẻ nào đáp ứng đồng thời khả năng chịu nhiệt tối ưu, kháng hóa chất, làm kín khí, độ linh hoạt và độ bền ngoài trời.
| Lớp có thể có | Chức năng chínhChức năng chính | Mối quan tâm thường gặp khi lựa chọn |
|---|---|---|
| Lớp vải phía nhiệt độ cao hoặc ống lót trong | Tiếp mặt quy trình và bảo vệ các bộ phận bên trong | Nhiệt độ khí, độ mài mòn, bụi và điều kiện dòng chảy |
| Lớp vải cách nhiệt | Cung cấp khả năng chịu nhiệt và hỗ trợ hệ thống cách nhiệt | Nhiệt độ tại lớp vải, độ linh hoạt và độ bền được duy trì |
| Lớp cách nhiệt | Làm giảm sự truyền nhiệt về phía vật liệu đai bên ngoài | Độ dày, mật độ, độ nén và nhiệt độ hoạt động tối đa |
| Lớp chắn khí hoặc hơi | Hạn chế sự xâm nhập của khí quy trình hoặc độ ẩm | Thành phần hóa học, hiện tượng ngưng tụ và yêu cầu chống rò rỉ |
| Lớp gia cố | Tăng độ ổn định kích thước và độ bền cơ học | Chu kỳ chuyển động, tải trọng kéo, áp suất và độ rung |
| Vỏ bọc ngoài | Bảo vệ cụm chi tiết khỏi thời tiết và các hư hỏng bên ngoài | Tia UV, nước, dầu, sự mài mòn và môi trường xung quanh |
Sợi thủy tinh phủ vermiculite có thể thực hiện nhiều hơn một chức năng hỗ trợ, nhưng không được tự động coi là lớp kín khí, kháng hóa chất hoặc chống thời tiết.
Vải dệt từ sợi thủy tinh không mặc định là kín khí. Kiểu dệt, lớp phủ, đường may, mối nối, lỗ bu lông và các cạnh kẹp đều có thể tạo ra đường rò rỉ.
Nếu khớp nối mềm phải kiểm soát sự rò rỉ khí quy trình, hãy chỉ rõ:
Lớp cản khí hoặc hơi có thể đòi hỏi một vật liệu khác được chọn cho thành phần hóa học của quy trình thực tế. Khi đó, sợi thủy tinh phủ vermiculite có thể đóng vai trò là lớp cách nhiệt và gia cố giúp bảo vệ lớp cản đó khỏi nhiệt độ quá mức.
Một tuyên bố như “sợi thủy tinh vermiculite chịu nhiệt” không xác nhận tính không thấm khí hoặc khả năng tương thích hóa học.
Một trong những câu hỏi mua hàng quan trọng nhất là nhiệt độ được đo ở đâu.
Một ống dẫn có thể dẫn khí ở 700°C trong khi vỏ khớp nối mềm bên ngoài hoạt động ở nhiệt độ thấp hơn nhiều do lớp cách nhiệt và các lớp bên trong làm giảm sự truyền nhiệt. Ngược lại, một lớp vải nằm gần dòng khí có thể trải qua mức nhiệt độ tiệm cận với nhiệt độ quy trình.
Do đó, bảng yêu cầu báo giá (RFQ) nên phân biệt:
Vải sợi thủy tinh phủ Vermiculite BSTFLEX được công bố cho các ứng dụng nhiệt độ cao lên tới khoảng 815°C / 1500°F tùy thuộc vào thời gian tiếp xúc và điều kiện vận hành. Giá trị này nên được áp dụng cho lớp vải đã chọn, chứ không tự động áp dụng cho toàn bộ khớp nối mềm.
Nhiệt độ vận hành liên tục mô tả hoạt động kéo dài trong các điều kiện được gán cho loại vải đã chọn. Nhiệt độ đỉnh hoặc ngắt quãng mô tả mức tiếp xúc tạm thời cao hơn.
Khi ống dẫn trải qua các đợt biến động nhiệt độ, hãy cung cấp:
Một loại vải vẫn còn nguyên vẹn về mặt vật lý sau một đợt tăng nhiệt ngắn vẫn có thể bị mất độ dẻo, tính toàn vẹn của lớp phủ hoặc độ bền được duy trì. “Không có lỗ thủng nhìn thấy được” không phải là tiêu chí nghiệm thu hoàn chỉnh đối với một khớp nối mềm chuyển động liên tục.
Khả năng chịu nhiệt độ cao không đồng nghĩa với khả năng chống lại mọi loại khí quy trình.
Hãy chỉ rõ thành phần khí, mức độ ẩm, hàm lượng bụi và bất kỳ sự ngưng tụ nào dự kiến. Bao gồm các hợp chất lưu huỳnh, axit, kiềm, dung môi, sương dầu hoặc các chất gây ô nhiễm quy trình khác nếu có liên quan.
Sự ngưng tụ có thể đặc biệt quan trọng vì một loại khí có vẻ dễ kiểm soát ở nhiệt độ vận hành có thể tạo ra chất lỏng có tính ăn mòn mạnh hơn khi hệ thống nguội đi trong quá trình ngừng hoạt động.
Khi yêu cầu khả năng chống hóa chất hoặc ngăn chặn hơi, một lớp rào cản khác có thể cần thiết. Sợi thủy tinh phủ vermiculite có thể bảo vệ và gia cố cụm lắp ráp nhưng không nên được gán hiệu suất chống hóa chất nếu không có bằng chứng phù hợp.

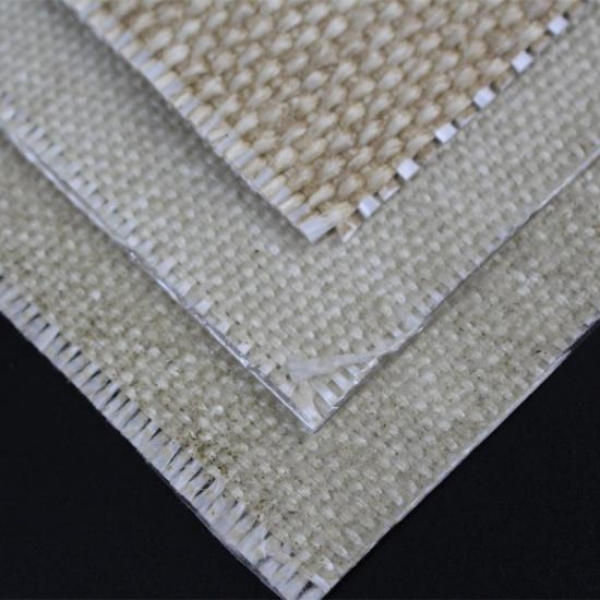

BSTFLEX cung cấp các cấu trúc sợi thủy tinh phủ vermiculite tiêu chuẩn từ khoảng 0,8 mm đến 3,0 mm, với trọng lượng tiêu chuẩn hiện tại từ khoảng 615 g/m² đến 1900 g/m².
Vải nặng hơn có thể mang lại độ dày, khối lượng nhiệt và độ bền cơ học lớn hơn, nhưng nó không tự động cung cấp:
Độ dày lớn hơn cũng có thể ảnh hưởng đến hành vi uốn và độ cồng kềnh của đường may. Một loại vải rất nặng có thể phù hợp cho lớp cách nhiệt nhưng ít phù hợp hơn ở nơi đai phải liên tục gập qua bán kính chuyển động nhỏ.
Thông số kỹ thuật được chọn nên cân bằng giữa khả năng chống nhiệt, độ linh hoạt, độ bền cơ học và các yêu cầu chế tạo.
| Tham khảo | Trọng lượng danh định | Độ dày danh định | Chiều rộng tiêu chuẩn |
|---|---|---|---|
| FGF-VC-0.8 | 615 g/m² | 0,8 mm | 100 cm |
| FGF-VC-1 | 816 g/m² | 1,0 mm | 100 cm |
| FGF-VC-1.5 | 1020 g/m² | 1,5 mm | 100 cm |
| FGF-VC-2 | 1380 g/m² | 2,0 mm | 100 cm |
| FGF-VC-2.5 | 1680 g/m² | 2,5 mm | 100 cm |
| FGF-VC-3 | 1900 g/m² | 3,0 mm | 100 cm |

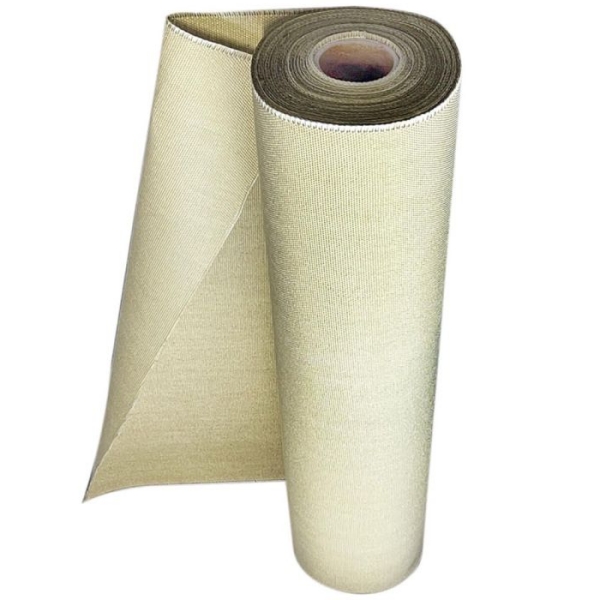

Đây là các tùy chọn vật liệu dạng cuộn tiêu chuẩn. Cấu trúc khe co giãn phù hợp vẫn phải được xác định dựa trên ứng dụng. Chiều rộng đặc biệt, chiều dài cuộn, các tấm cắt và các bộ phận được chế tạo có thể được đánh giá theo yêu cầu của dự án.
Khe co giãn phải chịu được chuyển động xác định giữa các đoạn ống gió hoặc thiết bị được kết nối. Lớp vải chỉ là một thành phần của phần tử linh hoạt.
Cung cấp các yêu cầu chuyển động riêng biệt:
Không giả định rằng các chuyển động dọc trục tối đa và chuyển động ngang tối đa được liệt kê riêng biệt có thể xảy ra đồng thời. Chuyển động kết hợp có thể đặt một mức căng thẳng khác lên đai.
Khả năng chuyển động cũng phụ thuộc vào:
Vải bọc vermiculite nặng hơn có thể cải thiện khả năng bảo vệ nhiệt nhưng cũng có thể thay đổi hành vi uốn và gập của đai hoàn thiện.
Độ dày vải đơn thuần không xác định định mức áp suất của khe co giãn.
Bản yêu cầu báo giá (RFQ) nên nêu rõ:
Sử dụng các đơn vị áp suất rõ ràng và chỉ định xem các giá trị là áp suất dư hay áp suất tuyệt đối.
Áp suất âm có thể kéo đai linh hoạt vào phía trong hướng về phía tấm dẫn dòng hoặc mép ống gió. Áp suất dương có thể đặt tải lên đai, đường may và các kẹp. Các điều kiện này yêu cầu xem xét toàn bộ cấu trúc khe co giãn, không chỉ độ bền của lớp sợi thủy tinh phủ vermiculite.
Tốc độ khí cao, bụi mài mòn và dòng chảy rối có thể làm hỏng các lớp vải linh hoạt ngay cả khi khả năng chịu nhiệt độ của chúng là thích hợp.
Tấm dẫn dòng bằng kim loại có thể được sử dụng để che chắn phần tử linh hoạt khỏi dòng chảy trực tiếp và sự mài mòn của hạt. Hình học của tấm dẫn dòng phải cho phép chuyển động của khe nối được chỉ định mà không làm chạm hoặc cắt đai vải.
Gối cách nhiệt có thể được sử dụng để giảm nhiệt độ tiếp cận các lớp bên ngoài. Cấu trúc gối có thể bao gồm các lớp phủ vải chịu nhiệt độ cao, vật liệu cách nhiệt và lưới hỗ trợ.
Khi sử dụng sợi thủy tinh phủ vermiculite xung quanh gối cách nhiệt, hãy chỉ định xem nó đóng vai trò là:
Vai trò của vải phải được thể hiện rõ ràng trên bản vẽ.
Vải phẳng có thể đáp ứng các yêu cầu về vật liệu trong khi mối nối được gia công lại bị hỏng ở đường may, chỗ nối ghép hoặc mép kẹp.
Chỉ định:
Phải chọn chỉ may sao cho phù hợp với nhiệt độ và tải trọng cơ học tại đường may. Vải chịu nhiệt độ cao không tự động bảo vệ loại chỉ may có định mức thấp hơn.
Các đường may cũng nên được đặt cách xa các vị trí gấp nếp nặng hoặc chịu lực lớn nếu có thể thực tế.
Khe co giãn hình chữ nhật tập trung ứng suất quanh các góc. Hình học góc, vị trí mối nối và sự phát triển của đai đòi hỏi phải được xem xét kỹ lưỡng.
Không nên đặt hàng một dải vải phẳng chỉ dựa vào chiều rộng và chiều cao của ống gió. Nhà cung cấp cũng cần biết khe hở lắp đặt, Bố trí mặt bích, kết cấu góc và chuyển động yêu cầu.
Các khớp nối tròn có thể được cung cấp dưới dạng đai kín hoặc đai hở đầu để nối tại công trường. RFQ nên xác định đường kính, kích thước từ mặt đến mặt, phương pháp gắn và liệu có cần nối tại hiện trường hay không.
Đối với cả hai hình dạng, hãy phân biệt kích thước ống gió với kích thước vải khai triển. Chúng không nhất thiết phải giống nhau.
Trước khi so sánh các báo giá, hãy xác định những gì nhà cung cấp được kỳ vọng sẽ cung cấp.
Bên mua nhận vải sợi thủy tinh phủ vermiculite để tự cắt và gia công. Đơn đặt hàng nên quy định mác, trọng lượng, độ dày, chiều rộng, chiều dài cuộn và các yêu cầu kiểm tra.
Nhà cung cấp cung cấp các tấm, vỏ gối cách nhiệt hoặc một cấu kiện dệt gia công khác theo bản vẽ. Phải bao gồm các yêu cầu về đường may, chỉ may và kích thước.
Nhà cung cấp cung cấp đai nhiều lớp hoặc bộ phận linh hoạt nhưng không nhất thiết phải cung cấp khung kim loại, lớp lót hoặc phần cứng.
Báo giá có thể bao gồm đai mềm, khung, thanh kẹp, lớp lót, các bộ phận cách nhiệt và phần cứng gắn kết.
Không nên so sánh trực tiếp giá vật liệu dạng cuộn với báo giá cho một khe co giãn kỹ thuật hoàn chỉnh.
Trước khi thay thế đai khe co giãn, hãy ghi lại kiểu hư hỏng và lịch sử vận hành.
Kiểm tra:
Vết rách cạnh mép kim loại có thể cho thấy sự tiếp xúc hoặc khe hở không đầy đủ. Hư hỏng gần kẹp có thể cho thấy sự cố về lắp ráp. Hư hỏng do nhiệt nói chung có thể cho thấy lớp cách nhiệt không đủ hoặc nhiệt độ lớp cao hơn dự kiến.
Việc chuyển sang loại vải dày hơn mà không xác định nguyên nhân hỏng hóc có thể chỉ làm trì hoãn cùng một vấn đề.
| Hạng mục RFQ | Thông tin yêu cầu |
|---|---|
| Phạm vi cung cấp | Vải cuộn, tấm cắt, linh kiện may, đai thay thế hoặc khớp nối hoàn chỉnh |
| Hình học ống dẫn | Kích thước tròn hoặc chữ nhật, bố trí mặt bíchvà khoảng hở lắp đặt |
| Nhiệt độ | Nhiệt độ khí bình thường, nhiệt độ thiết kế, nhiệt độ dao động và nhiệt độ lớp vải dự kiến |
| Môi chất quy trình | Thành phần khí, độ ẩm, bụi, hóa chất và khả năng ngưng tụ |
| Áp suất | Điều kiện áp suất bình thường, thiết kế, chân không và dao động |
| Chuyển động | Chuyển động dọc trục, ngang, góc và kết hợp với tần suất chu kỳ |
| Yêu cầu về vải | Cấu trúc cơ bản, độ dày, trọng lượng, chiều rộng và dung sai áp dụng |
| Chức năng lớp | Vải mặt nóng, vỏ bọc cách nhiệt, lớp gia cố hoặc vị trí chỉ định khác |
| Gia công | Chỉ may, đường may, mối nối, cổ tay áo, lỗ và gia cố mép |
| Tài liệu | Dữ liệu kỹ thuật yêu cầu, hồ sơ kiểm tra và thông số kỹ thuật của khách hàng |
| Số lượng | Mẫu nguyên mẫu, thay thế bảo trì hoặc nhu cầu sản xuất |
Nó có thể tạo thành một phần của đai khớp nối giãn nở, nhưng toàn bộ cấu trúc phụ thuộc vào các yêu cầu về nhiệt độ, áp suất, thành phần khí, chuyển động và rò rỉ. Riêng vải chịu nhiệt độ cao có thể không cung cấp đủ rào cản khí, lớp che thời tiết hoặc hiệu suất kết cấu hoàn chỉnh.
Không nên mặc định quy định đây là loại kín khí. Vải dệt, đường may, mép cắt và lỗ gắn có thể cho phép rò rỉ. Khi yêu cầu ngăn chặn khí, hãy quy định rõ lớp chắn và thử nghiệm rò rỉ cho mối nối hoàn thiện.
Cấp độ BSTFLEX hiện tại được công bố cho các ứng dụng nhiệt độ cao lên đến khoảng 815°C / 1500°F tùy thuộc vào thời gian tiếp xúc và điều kiện vận hành. Giá trị liên quan là nhiệt độ tại lớp vải, không chỉ là nhiệt độ khí quy trình.
Không có độ dày phổ quát. Cấu trúc chính xác phụ thuộc vào chức năng lớp, nhiệt độ, chuyển động, tải trọng cơ học và hình học chế tạo. Các tùy chọn BSTFLEX tiêu chuẩn dao động từ khoảng 0,8 mm đến 3,0 mm.
Không phải lúc nào cũng vậy. Khả năng chịu áp suất phụ thuộc vào toàn bộ mối nối, bao gồm tất cả các lớp, đường nối, kẹp, hình học và các bộ phận hỗ trợ. Riêng độ dày của vải không thể xác định định mức áp suất của cụm lắp ráp.
Không thể thay thế trực tiếp mà không xem xét. Vải vermiculite thường được chọn để bảo vệ nhiệt độ cao hơn, trong khi sợi thủy tinh phủ silicone có thể được chọn để có độ dẻo, khả năng chống ẩm và bảo vệ bề mặt bên ngoài. Chúng có thể thực hiện các chức năng khác nhau trong cùng một cụm lắp ráp.
Có. BSTFLEX có thể cung cấp các cuộn tiêu chuẩn, tấm cắt và các thành phần dệt được gia công theo bản vẽ, kích thước và yêu cầu vận hành.
Đối với vật liệu dạng cuộn, hãy gửi cho BSTFLEX độ dày, trọng lượng, chiều rộng, chiều dài cuộn, số lượng yêu cầu và vị trí lớp dự kiến. Xem lại các thông số kỹ thuật có sẵn của Vải sợi thủy tinh phủ Vermiculite làm điểm bắt đầu.
Đối với băng tải linh hoạt thay thế hoặc bộ hoàn chỉnh, hãy cung cấp kích thước ống gió, chi tiết gắn kết, nhiệt độ, áp suất, thành phần khí, sự dịch chuyển và hình ảnh của hệ thống hiện có. BSTFLEX có thể đánh giá các yêu cầu thông qua Khớp nối giãn nở vải phi kim loại dòng sản phẩm.
Các tùy chọn bổ sung bằng sợi thủy tinh, silica, gốm và vải phủ có sẵn trong danh mục Vải chịu nhiệt độ cao.
Hãy liên hệ với BSTFLEX để được tư vấn lựa chọn vật liệu, nhận mẫu và báo giá dự án. Nêu rõ yêu cầu là dành cho vải cuộn, linh kiện vải gia công, dây đai thay thế hay khớp nối giãn nở hoàn chỉnh.
