Ống bọc ống thủy lực polyester cho cụm ống OEM: Kích thước, độ mài mòn và các tùy chọn cung cấp

Một đơn đặt hàng chỉ ghi "ống bọc polyester" sẽ để lại cho nhà cung cấp nhiều quyết định: cấu trúc dệt, kích thước bên trong sử dụng được, chiều dài thành phẩm và định dạng cung cấp. Những chi tiết đó sẽ quyết định liệu vật liệu có đến được dây chuyền lắp ráp sẵn sàng sử dụng hay cần thêm các công đoạn phân loại, cắt và kiểm tra độ vừa vặn.

Ống bọc bằng polyester cho ống dẫn thủy lực là lớp vỏ dệt bên ngoài được lựa chọn để bảo vệ bề mặt ống khỏi bị mài mòn.Chúng tách biệt với cấu trúc chịu áp suất của ống mềm. Đối với cụm ống mềm OEM, hãy chỉ định kích thước thực tế của ống mềm, trình tự lắp đặt và điều kiện mài mòn, sau đó thống nhất cách thức cung cấp và kiểm tra.

BSTFLEXống bảo vệ ống thủy lực bằng polyesterĐây là điểm khởi đầu cho việc tìm nguồn cung ứng tập trung vào khả năng chống mài mòn. Hướng dẫn mua hàng sau đây bao gồm những gì cần đưa vào yêu cầu báo giá, cách so sánh các mẫu và những chi tiết cung cấp nào cần được thống nhất trước khi phê duyệt sản xuất.

Hãy bắt đầu với bản vẽ ống mềm, chứ không phải chiều rộng của ống nối.

Sử dụng kích thước bên ngoài của ống mềm thành phẩm. Đường kính trong danh nghĩa và kích thước gạch ngang của ống xác định một phép đo khác; cả hai đều không xác định khoảng hở cần thiết bên trong ống bảo vệ. Bao gồm cả kích thước mặt cắt lớn nhất của khớp nối mà ống bảo vệ phải đi qua khi lắp đặt sau khi các khớp nối đã được gắn.

Đối với một bó ống, hãy cung cấp cách bố trí dự kiến ​​và hình dạng tổng thể bên ngoài của chúng. Không nên tính toán kích thước ống bọc cần thiết chỉ bằng cách cộng đường kính của các ống. Đồng thời, hãy xác nhận rằng việc nhóm các ống lại với nhau là phù hợp với yêu cầu về vận chuyển và bảo trì của chúng.

Đây là danh sách kiểm tra thông tin, không phải bảng kích thước sản phẩm.Chiều rộng khi trải phẳng không phải là đường kính trong, và cũng không nên dùng thay thế cho đường kính ngoài của ống. Hãy xác nhận phạm vi lắp đặt của cấu trúc được báo giá và kiểm tra mẫu trên cụm lắp ráp thực tế. Không nên chuyển giao kích thước từ dòng ống lót khác mà không xác nhận rằng các sản phẩm tương đương nhau.

Thống nhất vị trí lắp đặt ống bọc trong quy trình lắp ráp.

Đối với ống bọc polyester hình trụ, hãy xác định xem nó sẽ được lắp đặt trước hay sau các phụ kiện đầu ống. Thống nhất trình tự lắp đặt với người lắp ráp ống, bao gồm cả việc tiếp cận để ép chặt, kiểm tra áp suất, nhận dạng và kiểm tra cuối cùng. Lớp bọc bảo vệ không được gây cản trở quy trình lắp ráp ống và phụ kiện đã được phê duyệt.

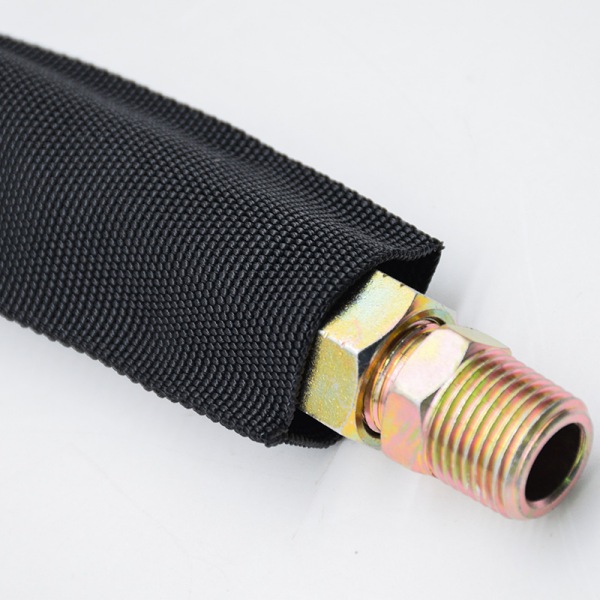

Ống nối vừa khít với thân ống có thể không vừa với khớp nối đã lắp ráp. Ngược lại, việc chọn ống nối lớn hơn nhiều chỉ để tạo khoảng trống cho phụ kiện có thể dẫn đến sự không phù hợp dọc theo ống. Hãy giải quyết mâu thuẫn này trong quá trình phê duyệt mẫu thay vì để cho người vận hành sản xuất quyết định.

Trường hợp công trình hiện có không có lối tiếp cận cuối thuận tiện, hãy đánh giá riêng phương án xây dựng có thể tháo rời.ống bọc nylon quấn quanhSản phẩm này sử dụng phương pháp và vật liệu lắp đặt khác; nó không phải là phiên bản thay thế hoàn hảo cho sản phẩm polyester.

Đánh dấu vị trí đầu ống bọc cần thiết trên bản vẽ lắp ráp. Duy trì khả năng tiếp cận các điểm kiểm tra và nhận dạng ống mềm cần thiết, đồng thời chỉ định phương pháp giữ đầu ống. Trước khi lắp đặt hoặc kiểm tra thiết bị bảo vệ đã lắp đặt, hãy tuân theo các quy trình tắt máy, cách ly và giảm áp, bao gồm cả việc kiểm soát năng lượng tích trữ.

Đánh giá độ mài mòn so với diện tích tiếp xúc thực tế.

Hãy mô tả nguồn gây mài mòn trước khi so sánh các vật liệu. Ống mềm cọ xát vào ống mềm khác, di chuyển trên giá đỡ và tiếp xúc với bề mặt máy thô ráp sẽ tạo ra các điều kiện đánh giá khác nhau. Hãy gửi ảnh chụp hoặc bản vẽ đường đi có đánh dấu vị trí tiếp xúc và cách ống mềm di chuyển.

Để so sánh mẫu, hãy yêu cầu phương pháp và phiên bản thử nghiệm mài mòn, cấu tạo mẫu thử, cách bố trí giá đỡ, bề mặt tiếp xúc, tải trọng tác dụng và điểm kết thúc. Số chu kỳ thử nghiệm mà thiếu các chi tiết này không phải là thông số kỹ thuật mua hàng hoàn chỉnh. Kết quả từ các phương pháp thử nghiệm khác nhau hoặc cấu tạo ống lót khác nhau không nên được coi là có thể thay thế trực tiếp cho nhau.

Thống nhất tiêu chí chấp nhận phù hợp với ứng dụng, sau đó đánh giá ống bọc được đề xuất trên một cụm lắp ráp đại diện. Quan sát độ che phủ, chuyển động, độ khít và độ mài mòn cục bộ theo quy trình đánh giá đã được phê duyệt. Kết quả thử nghiệm mài mòn trong phòng thí nghiệm tự nó không đủ để đảm bảo tuổi thọ cho máy móc hoạt động trong các điều kiện khác nhau.

Khắc phục các vấn đề như định tuyến không phù hợp, tiếp xúc với cạnh sắc và hỗ trợ không đầy đủ thay vì dựa vào lớp vỏ dày hơn để bù đắp. Ống bọc chống mài mòn bằng polyester tạo thêm một lớp chống mài mòn bên ngoài; nó không phải là bộ phận hỗ trợ ống dẫn hoặc cách để đưa ống dẫn bị hư hỏng trở lại hoạt động.

Cần tách biệt các yêu cầu về nhiệt độ, tiếp xúc với chất lỏng và khả năng chống cháy.

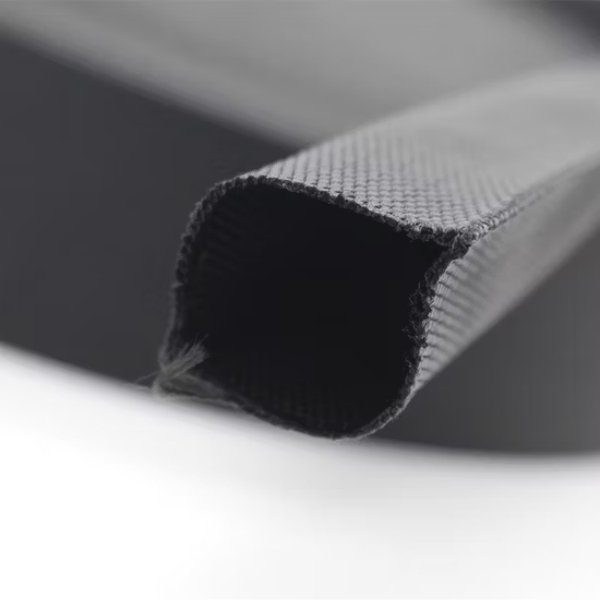

Polyester chỉ định loại sợi, chứ không phải toàn bộ thông số kỹ thuật sản phẩm. Cần ghi rõ loại sợi hoặc cấu trúc dệt khi cần thiết, cùng với độ dày, lớp phủ hoặc lớp hoàn thiện, và điều kiện hoạt động. Không nên cho rằng hai ống tay áo có cùng tên chất liệu sẽ có cùng độ vừa vặn hoặc hiệu suất.

Cung cấp nhiệt độ bình thường và nhiệt độ cao nhất, thời gian tiếp xúc, các nguồn nhiệt gần đó và dự kiến ​​tiếp xúc với chất lỏng thủy lực, chất tẩy rửa hoặc các hóa chất khác. Để xem xét khả năng tương thích hóa học, hãy xác định chất, nồng độ, nhiệt độ và kiểu tiếp xúc. Xác nhận tính phù hợp với cấu trúc được cung cấp thay vì chỉ dựa vào mô tả "chống hóa chất" không hạn chế.

Khi một dự án yêu cầu khả năng chống cháy, hãy xem xét...ống bọc bằng polyester chống cháynhư một lựa chọn riêng biệt. Đối với ứng dụng do MSHA quy định, hãy yêu cầu chi tiết phê duyệt liên quan đến sản phẩm được báo giá. Không được mở rộng phê duyệt từ loại ống bọc này sang loại ống bọc khác.

Khả năng chống cháy và chống mài mòn không đảm bảo khả năng ngăn chặn nổ hoặc rò rỉ lỗ nhỏ. Những yêu cầu đó cần bằng chứng riêng biệt cho hệ thống bảo vệ liên quan. Lớp vỏ bọc bên ngoài cũng không làm tăng áp suất làm việc định mức hoặc giới hạn nhiệt độ chất lỏng của ống mềm.

So sánh các cuộn, chiều dài cắt sẵn và bộ lắp ráp.

Giá thấp nhất trên mỗi mét không nhất thiết là chi phí thấp nhất cho mỗi sản phẩm lắp đặt. Khi yêu cầu báo giá ống bọc polyester, hãy so sánh các định dạng bên dưới với khả năng cắt, hỗn hợp linh kiện và quy trình lắp ráp của bạn. Cần xác nhận tính sẵn có và các điều kiện thương mại cho cấu trúc đã chọn.

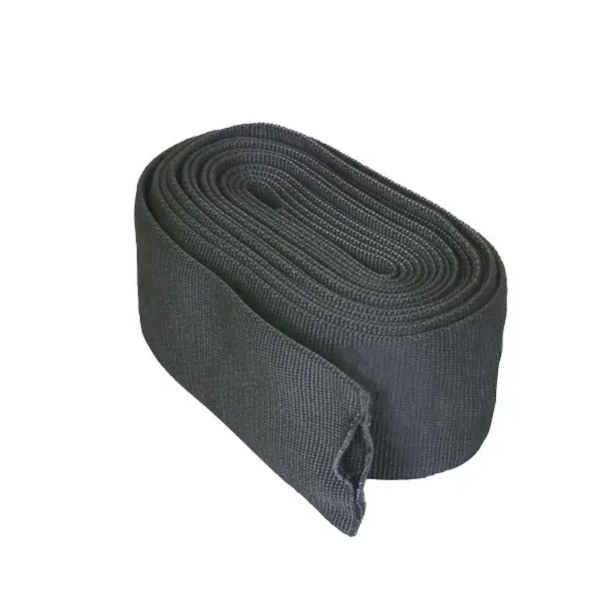

Đối với các đơn hàng mua cuộn, cần thỏa thuận xem chiều dài đã nêu có cần phải liên tục hay không và cách xử lý các đoạn ngắn. Đối với các mảnh cắt, cần chỉ định kích thước hoàn thiện sau khi xử lý cạnh theo thỏa thuận. Không nên cho rằng mọi sản phẩm cắt đều được hàn nhiệt, hoặc một phương pháp hoàn thiện phù hợp với mọi công trình.

So sánh các báo giá trên cùng một tiêu chí: vật liệu sử dụng được, cắt và hoàn thiện, phế liệu, nhận dạng, đóng gói và xử lý lắp ráp. Nêu rõ số lượng mẫu, đơn đặt hàng ban đầu, nhu cầu lặp lại dự kiến ​​và mô hình giao hàng một cách riêng biệt. Dự báo giúp lập kế hoạch cung ứng, nhưng không nên được coi là số lượng phát hành cố định trừ khi có thỏa thuận khác.

Phê duyệt mẫu và ghi lại thông số kỹ thuật sản xuất.

Hãy giữ lại mẫu đã được phê duyệt cùng với bản vẽ sửa đổi và các yêu cầu kiểm tra. Ghi lại thành phần polyester, kích thước, điều kiện đo lường, độ hoàn thiện cuối cùng và bất kỳ chi tiết đánh dấu hoặc đóng gói nào. Chỉ dựa vào hình thức bên ngoài là không đủ để xác định một sản phẩm thay thế tương đương.

Kiểm tra bài viết đầu tiên về một cụm ống mềm tiêu biểu, bao gồm cả hình dạng khớp nối và các đoạn uốn cong liên quan. Xác nhận rằng ống bọc có thể được lắp đặt theo kế hoạch, che phủ vùng chịu mài mòn dự định và không gây cản trở đến các kẹp hoặc quá trình kiểm tra. Ghi lại kết quả trước khi cho phép sản xuất lại.

Thống nhất cách thức nhận diện lô sản phẩm và các khâu kiểm tra đầu vào. Yêu cầu nhà cung cấp thông báo trước khi thay đổi cấu trúc sợi, kết cấu dệt, lớp phủ, kích thước hoặc quy trình hoàn thiện. Xác định những thay đổi nào cần mẫu mới hoặc đánh giá lại quy trình ứng dụng.

BSTFLEX'sDịch vụ sản xuất OEM và sản xuất theo yêu cầuQuy trình bao gồm xem xét đơn đăng ký, phát triển mẫu và phê duyệt sản xuất. Sử dụng quy trình đó để xác nhận loại ống tay áo polyester được đề xuất trước khi chốt thông số kỹ thuật mua hàng. Số lượng đặt hàng tối thiểu và thời gian giao hàng phụ thuộc vào sản phẩm và mức độ tùy chỉnh.

Câu hỏi khi mua ống bọc bằng polyester

Một kích thước ống bọc có thể dùng được cho nhiều mã số phụ tùng ống dẫn khác nhau không?

Có thể, nhưng cần kiểm tra độ vừa vặn và đường dẫn lắp đặt cho từng cụm chi tiết. Đường kính ngoài của ống, hình dạng khớp nối, chiều dài được bảo vệ và đường đi của ống có thể khác nhau. Hãy đối chiếu kích thước chung với mọi bản vẽ liên quan thay vì chỉ dựa vào đường kính trong danh nghĩa của ống.

Ống bọc bằng polyester có tự động chống cháy không?

Không nên suy luận về khả năng chống cháy chỉ dựa trên từ "polyester". Hãy chỉ rõ hiệu suất yêu cầu và thu thập tài liệu chứng minh cho cấu trúc được báo giá. Phân biệt rõ ràng giữa các loại ống chống mài mòn tiêu chuẩn và các loại vật liệu chống cháy được kiểm định riêng biệt.

Cần những gì để gửi yêu cầu mẫu hữu ích?

Hãy gửi bản vẽ hoặc kích thước ống, hình dạng khớp nối, chiều dài được bảo vệ, điều kiện mài mòn và định dạng cung cấp đề xuất. Bao gồm các kiểm tra mà mẫu phải vượt qua. Một mẫu có mục đích đánh giá rõ ràng sẽ hữu ích hơn là một yêu cầu không kèm theo điều kiện về một ống tiêu chuẩn.

Yêu cầu mẫu ống bọc polyester hoặc cung cấp hàng OEM

Đối vớiỐng bảo vệ bằng polyester BSTFLEXVui lòng cung cấp đường kính ngoài của ống, kích thước khớp nối tối đa, chiều dài phủ sóng, điều kiện ứng dụng và bất kỳ thử nghiệm nào được yêu cầu. Thêm vào đó, định dạng cuộn hoặc thành phẩm được yêu cầu, số lượng, yêu cầu đóng gói và ngày giao hàng dự kiến.

Hãy liên hệ với BSTFLEX kèm theo bản vẽ lắp ráp ống mềm hoặc thông số kỹ thuật đặt hàng của bạn.Đối với máy móc yêu cầu nhiều loại bảo vệ bên ngoài, hãy sử dụng...trang lựa chọn bảo vệ ống dẫn thủy lựcXác định sản phẩm phù hợp cho từng trường hợp tiếp xúc.
