Gioăng nòng nọc khung ảnh liền mạch: Kích thước, góc và sản xuất tùy chỉnh

Một gioăng cao su hình nòng nọc cho khung ảnh vô tậnlà một cụm niêm phong vòng kín đã hoàn thiện, được sản xuất để tuân theo chu vi thiết bị hình chữ nhật, hình vuông, hình tròn hoặc theo đặc thù của ứng dụng. Thay vì chỉ cung cấp các chiều dài gioăng nòng chảo (tadpole gasket) thẳng để cắt và nối tại hiện trường, hồ sơ cấu trúc này được chế tạo thành một khung hoàn chỉnh theo kích thước và hướng lắp đặt của khách hàng.

Khung kín có thể giúp nhà sản xuất thiết bị gốc (OEM) hoặc đội ngũ bảo trì kiểm soát vị trí bóng, hình học góc và độ khít tổng thể trước khi lắp đặt. Tuy nhiên, các từ "khung liền" tự thân chúng không xác định được kích thước, vật liệu, lõi, cấu trúc góc hoặc vị trí mối nối.

Một thông số kỹ thuật hoàn chỉnh phải xác định được chuẩn khung, biên dạng bóng, đuôi lắp, vật liệu vỏ, cấu trúc lõi, hình học góc, không gian nén và điều kiện hoạt động.

BSTFLEX sản xuất gioăng tadpole tùy chỉnh và phớt tadpole chịu nhiệt độ cao dành cho lò công nghiệp, lò nung, lò nung gốm, vỏ cách nhiệt và thiết bị OEM. Các cấu hình khung kín có thể được phát triển từ bản vẽ của khách hàng, số đo thiết bị hoặc mẫu đã được phê duyệt.

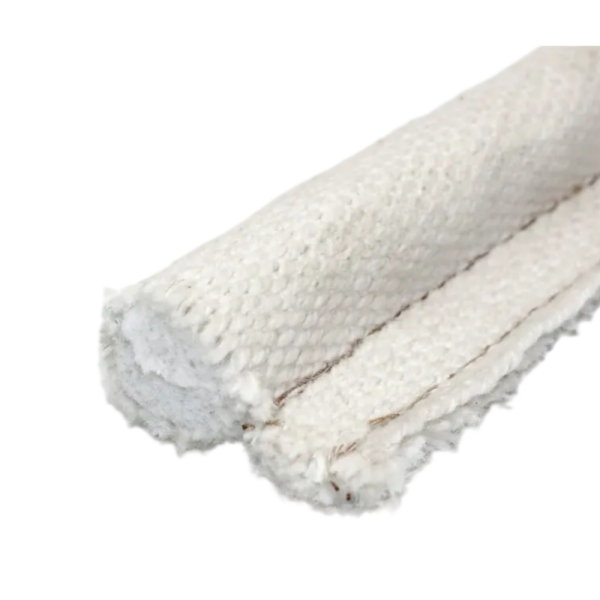

Gioăng Tadpole Khung Ảnh Vô Tận Là Gì?

Gioăng chữ nòng nọc (tadpole gasket) tuyến tính tiêu chuẩn thường được cung cấp dưới dạng đoạn thẳng hoặc cuộn liên tục. Người lắp đặt sẽ cắt vật liệu và xác định cách các góc và đầu mối gặp nhau.

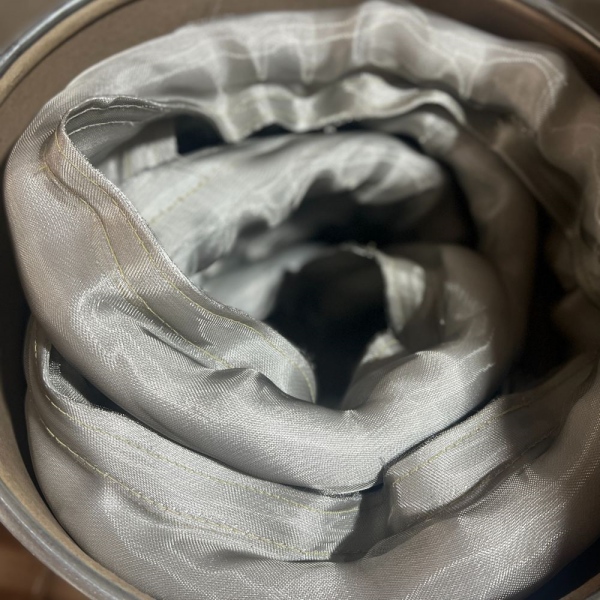

Gioăng khung hình dạng vòng kín được cung cấp dưới dạng một cấu hình khép kín hoàn chỉnh. Đối với một cụm lắp ráp hình chữ nhật, nó thường bao gồm bốn đoạn thẳng và bốn góc được sắp xếp theo phần mở của thiết bị.

Khung hoàn thiện có thể được sản xuất cho:

• Cửa lò nướng hình chữ nhật
• Tấm tiếp cận lò sưởi hình vuông
• Cửa buồng nhiệt
• Cửa kiểm tra lò nung
• Nắp thăm nồi hơi
• Tấm truy cập đường ống
• Vỏ bọc OEM theo yêu cầu
• Cửa mở thiết bị hình tròn, hình bầu dục hoặc không đều

Vô tận không nhất thiết có nghĩa là liền mạch

Trong danh mục sản phẩm này, từ "vô tận" thường mô tả dạng khép kín hoàn chỉnh của gioăng. Không nên tự động hiểu đây là một cấu trúc dệt hoàn toàn không có mối nối.

Tùy thuộc vào biên dạng, vật liệu và phương pháp sản xuất, khung có thể chứa một hoặc nhiều điểm đóng được thiết kế kỹ thuật, mối nối được may hoặc các chuyển tiếp góc được gia công.

Đối với mục đích mua sắm, hãy xác nhận:

• Cách đóng khung
• Vị trí của mối nối đóng
• Liệu phần bầu gioăng có chạy xuyên qua mối nối hay không
• Cách hoàn thiện lớp vỏ tại mối nối
• Liệu mối nối nằm trên một đoạn thẳng hay gần góc
• Liệu vị trí mối nối có phải được kiểm soát trên bản vẽ hay không

Không mô tả sản phẩm là liền mạch trừ khi cấu trúc sản xuất thực tế được phê duyệt hỗ trợ khẳng định đó.

Khung vô tận, dạng vòng và gioăng nòng nọc tuyến tính

Các thuật ngữ này không nên được sử dụng thay thế cho nhau mà không có bản vẽ. Khung ảnh hình chữ nhật và dạng vòng tròn có thể sử dụng cùng một vật liệu vỏ và lõi, nhưng chúng yêu cầu các thông số kỹ thuật hình học khác nhau.

Chọn một mốc chuẩn kích thước khung

Chiều rộng và chiều cao của khung là không đầy đủ trừ khi tham chiếu đo lường được xác định rõ ràng.

Ví dụ, "khung 800 × 600 mm" có thể mô tả:

• Khoảng hở bên trong
• Cạnh ngoài của gioăng
• Tâm của bầu
• Cạnh trong của bầu
• Cạnh ngoài của phần đuôi lắp đặt
• Kích thước cửa thiết bị thay vì kích thước gioăng

Các giá trị này không tương đương nhau.

Bản vẽ phải hiển thị mốc chuẩn đã chọn bằng các mũi tên và điểm tham chiếu. Không yêu cầu nhà sản xuất tự suy ra kích thước khung dự kiến chỉ từ lỗ mở của thiết bị.

Chỉ định biên dạng nòng nọc tách biệt với kích thước khung

Kích thước khung xác định hình học tổng thể. Mặt cắt ngang nòng nọc xác định cách khung làm kín và lắp đặt.

Bản vẽ mặt cắt ngang nên bao gồm:

• Chiều cao củ đệm tự do
• Chiều rộng củ đệm
• Đường kính củ đệm tại vị trí có mặt cắt tròn
• Chiều rộng đuôi đệm
• Chiều dày đuôi đệm
• Chiều rộng tổng thể của mặt cắt
• Vị trí đường may
• Hướng củ đệm
• Hướng đuôi đệm
• Hướng đóng

Đối với công việc thay thế, hãy sử dụng Hướng dẫn đo lường thay thế gioăng nòng nheo để ghi lại kích thước củ đệm, đuôi đệm, chiều rộng tổng thể, khe hở sau khi lắp và chu vi.

Hướng củ đệm phải được thể hiện trên bản vẽ

Khung hoàn thiện có thể được sản xuất với củ đệm định hướng về phía lỗ mở bên trong, về phía chu vi bên ngoài hoặc dọc theo đường tiếp xúc khác tùy theo ứng dụng cụ thể.

Đuôi đệm cũng có thể kéo dài:

• Hướng vào trong về phía lỗ mở
• Hướng ra ngoài xa khỏi lỗ mở
• Hướng về phía bên nóng
• Hướng về phía bên lạnh
• Phía sau dải giữ
• Vào một rãnh lắp được định hình

Khung có chiều rộng và chiều cao chính xác vẫn có thể không dùng được nếu phần bóng (bulb) hoặc đuôi (tail) hướng sai hướng.

Thể hiện mặt nóng, mặt lạnh, mặt cửa, mặt khung và hướng đóng trên bản vẽ bất cứ khi nào hướng là quan trọng.

Cấu Trúc Góc Cần Được Xem Xét Riêng

Các góc là một trong những lý do chính để chỉ định một khung tranh được định hình sẵn thay vì chỉ cung cấp các đoạn thẳng.

Ở góc 90 độ, đường dẫn bên trong và bên ngoài của vật liệu dệt có chiều dài khác nhau. Phần bóng và đuôi lắp phải chuyển tiếp qua góc mà không bị dồn cục, kéo giãn, xoắn hoặc dịch chuyển quá mức.

Cấu trúc góc thích hợp phụ thuộc vào:

• Đường kính bóng
• Chiều rộng đuôi
• Chất liệu vỏ
• Chất liệu lõi
• Mật độ lõi
• Bán kính góc trong
• Khoảng hở bên ngoài
• Hướng biên dạng
• Dung sai khung yêu cầu

Góc vuông

Một lỗ mở thiết bị hình vuông không tự động yêu cầu một góc vải sắc bén, bán kính bằng không. Miếng đệm có thể cần bán kính bên nhỏ hoặc mối nối được chế tạo sẵn để tránh bị biến dạng.

Bản vẽ nên nêu rõ liệu thiết bị có yêu cầu:

• Một khung bên ngoài nhìn vuông vức
• Bán kính góc trong xác định
• Bán kính đường tâm cụm chỏm xác định
• Mối chuyển tiếp vát góc hoặc được chế tạo
• Góc khớp với mẫu OEM hiện có

Các góc được bo tròn

Góc được bo tròn có thể làm giảm độ đột ngột khi đổi hướng, nhưng bán kính chính xác vẫn phụ thuộc vào kích thước mặt cắt và kết cấu vật liệu.

Cung cấp rõ ràng tham chiếu bán kính. Bán kính trong, bán kính ngoài và bán kính đường tâm cụm chỏm là các kích thước khác nhau.

Nghiệm thu góc

Trong quá trình phê duyệt mẫu, hãy kiểm tra:

• Tính liên tục của cụm chỏm qua góc
• Vị trí cụm chỏm tương quan với bề mặt tiếp xúc
• Độ phẳng của phần đuôi bên dưới bộ phận giữ
• Độ nhăn của lớp bọc hoặc độ căng quá mức
• Tình trạng đường may
• Độ khớp của góc sau khi đóng cửa

Một góc nhìn gọn gàng là chưa đủ nếu cụm chỏm lệch khỏi đường rãnh làm kín yêu cầu.

Vị trí mối nối nên được kiểm soát

Trường hợp phương pháp sản xuất yêu cầu có mối nối khép kín, khách hàng có thể cần xác định vùng mối nối chấp nhận được.

Mối nối nên được đánh giá dựa trên mối tương quan với:

• Chuyển động của bản lề
• Áp lực của chốt khóa
• Vị trí có nhiệt độ cao nhất
• Sự tiếp xúc trực tiếp với khí nóng
• Sự ma sát cơ học
• Các đoạn đứt gãy của nẹp giữ
• Khả năng tiếp cận để kiểm tra

Một mối nối đặt ở đỉnh cửa lò nướng này có thể chấp nhận được, trong khi một thiết kế khác lại có thể yêu cầu mối nối ở phần cạnh bên chịu ứng suất thấp.

Nếu vị trí mối nối là quan trọng, hãy xác định nó trên bản vẽ thay vì để nó thay đổi giữa các đợt sản xuất.

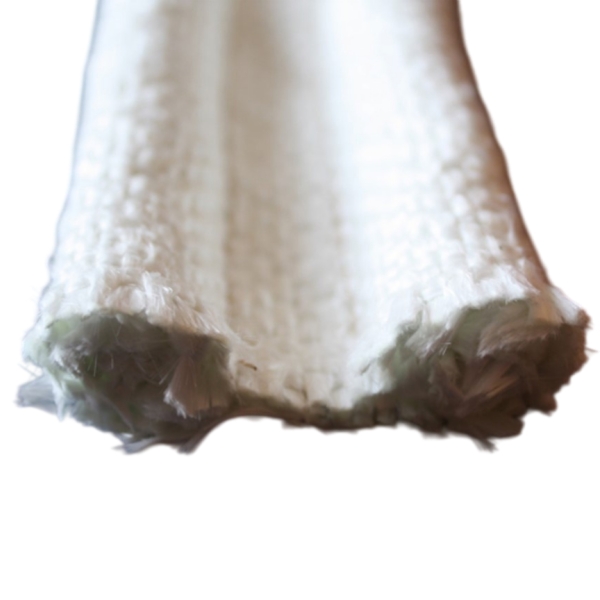

Khung chỏm đơn, chỏm đôi và đuôi đôi

Khung vòng kín mô tả dạng chu vi hoàn thiện. Nó không giới hạn gioăng ở một dạng mặt cắt duy nhất.

Khung tùy chỉnh có thể được phát triển từ:

• Gioăng nòng nọc chỏm đơn
• Gioăng nòng nọc chỏm đôi
• Gioăng nòng nọc đuôi đôi
• Mặt cắt chỏm rỗng
• Mặt cắt chỏm gia cường
• Mặt cắt tùy chỉnh theo ứng dụng cụ thể

Đối với thiết kế hai chỏm, từng đường đi của chỏm và khe hở lắp đặt phải được xác định. Tham khảo Hướng dẫn thiết kế gioăng nòng nọc chỏm đôi trước khi chuyển đổi một cấu hình bóng đôi dạng thẳng thành một khung kín.

Cấu hình đuôi đôi khác với cấu hình bóng đôi. Mặt cắt ngang phải thể hiện rõ thiết kế sử dụng hai bóng làm kín hay một bóng với hai đuôi lắp đặt.

Vật liệu Vỏ và Lõi cho Khung Tadpole Vòng Kín

Hình học khung kín có thể được kết hợp với các cấu trúc vỏ và lõi khác nhau. Việc lựa chọn vật liệu nên dựa trên nhiệt độ thực tế, độ nén, độ mài mòn, mức độ tiếp xúc với quá trình và các yêu cầu cơ học.

Vỏ Sợi Thủy Tinh với Lõi Sợi Thủy Tinh

Cấu trúc gốc sợi có thể được xem xét trong trường hợp yêu cầu độ nén phi kim loại linh hoạt và các điều kiện vận hành đã được kiểm chứng là phù hợp.

Xem lại Gioăng Tadpole Vỏ Sợi Thủy Tinh Lõi Sợi Thủy Tinh làm tài liệu tham khảo về vật liệu và lõi.

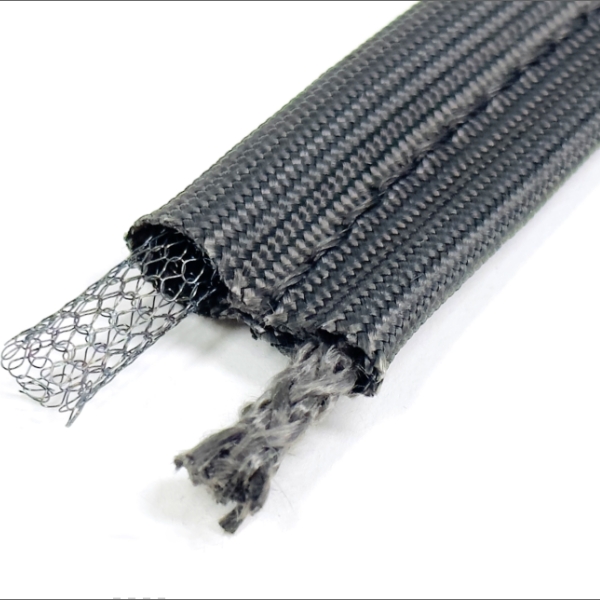

Vỏ Sợi Thủy Tinh với Lõi Thép Không Gỉ

Lõi thép không gỉ cung cấp khả năng hỗ trợ kim loại bên trong và phản ứng nén khác so với lõi sợi.

Xem lại Gioăng Tadpole Vỏ Sợi Thủy Tinh Lõi Thép Không Gỉ trong trường hợp yêu cầu cấu trúc gia cố bên trong.

Vỏ Sợi Thủy Tinh với Lõi Thép Không Gỉ Rỗng

Lõi kim loại rỗng cung cấp cấu trúc bên trong có tâm mở. Nó có thể được đánh giá khi gioăng yêu cầu độ biến dạng hữu ích trong giới hạn lực đóng khả dụng.

Xem lại Gioăng Tadpole Vỏ Sợi Thủy Tinh Lõi Rỗng Thép Không Gỉ.

Vỏ Silica với Lõi Inconel

Đối với các ứng dụng nhiệt đòi hỏi khắt khe hơn cần vật liệu dệt chịu nhiệt độ cao và sự hỗ trợ bằng kim loại bên trong, khung có thể được đánh giá bằng cấu trúc silica và Inconel.

Xem Gioăng Tadpole Vỏ Vải Silica Lõi Inconel.

Vải Gốm với Lõi Gốm

Sự kết hợp giữa vật liệu dệt gốm và lõi gốm có thể được xem xét cho thiết bị nhiệt đòi hỏi khắt khe yêu cầu cấu trúc bên trong chịu nhiệt độ cao phi kim loại.

Xem Gioăng Tadpole Vỏ Vải Gốm Lõi Gốm.

Các trang sản phẩm này cung cấp tài liệu tham khảo về vật liệu. Hình học khung kín cuối cùng, các góc và cấu trúc mối nối vẫn cần có bản vẽ và sự phê duyệt riêng.

Độ Nén Phải Được Kiểm Tra Xung Quanh Toàn Bộ Khung

Một khung gioăng hình chữ nhật có thể gặp các khe hở lắp đặt khác nhau ở phía bản lề, phía chốt, đỉnh, đáy và các góc.

Ghi lại khe hở đóng tối thiểu và tối đa xung quanh toàn bộ chu vi. Không chọn bóng chỉ dựa trên giá trị trung bình.

Nếu chiều cao bóng tự do và chiều cao lắp đặt đã được biết, độ nén kích thước danh nghĩa có thể được tính như sau:

Độ nén (%) = (Chiều cao bóng tự do - Chiều cao bóng lắp đặt) / Chiều cao bóng tự do × 100

Phép tính này chỉ mô tả sự giảm kích thước hình học. Nó không xác lập lực đóng yêu cầu hoặc chứng minh rằng độ nén đã chọn là chấp nhận được đối với vỏ và lõi.

Trong quá trình phê duyệt mẫu, hãy đánh giá:

• Lực đóng cửa
• Sự tiếp xúc của bóng trên cả bốn mặt
• Độ nén tại mỗi góc
• Khả năng phục hồi của bóng đệm sau khi mở
• Độ giữ phần đuôi đệm
• Sự dịch chuyển của khung trong quá trình vận hành

Không sử dụng khung quá khổ để bù đắp cho tình trạng biến dạng cửa

Khung đệm đúc sẵn không thể khắc phục mọi vấn đề về thiết bị.

Trước khi tăng kích thước bóng đệm hoặc thay đổi kích thước khung, hãy kiểm tra:

• Độ căn chỉnh cửa
• Tình trạng bản lề
• Điều chỉnh chốt khóa
• Độ phẳng của khung
• Tình trạng nẹp giữ
• Cạnh sắc
• Biến dạng nhiệt
• Rò rỉ khí nóng cục bộ

Bóng đệm lớn hơn có thể làm tăng lực đóng và tạo ra lực nén quá mức ở phần chật nhất của khung.

Khung đệm đúc liền vô tận so với gioăng dạng dải nối tại hiện trường

Sự lựa chọn chính xác phụ thuộc vào thiết kế thiết bị, năng lực lắp đặt, số lượng và khả năng kiểm soát kích thước yêu cầu.

Khung gioăng Tadpole đúc liền vô tận thay thế

Đối với khung hiện có, không chỉ dựa vào kích thước của gioăng đã tháo ra. Khung cũ có thể đã bị giãn, bị nén vĩnh viễn hoặc bị biến dạng.

Cung cấp:

• Mẫu khung hiện có
• Mẫu biên dạng mặt cắt
• Kích thước lỗ mở thiết bị
• Kích thước đường tiếp xúc bầu
• Kích thước nẹp giữ
• Bán kính góc
• Vị trí mối nối
• Các phép đo khe hở đóng nguội
• Nhiệt độ hoạt động
• Hình ảnh chụp hướng lắp đặt

Dán nhãn mọi kích thước theo nguồn của nó:

• Bản vẽ OEM gốc
• Gioăng dự phòng chưa sử dụng
• Mẫu gioăng bị mòn
• Phép đo thiết bị
• Giá trị ước tính hoặc chưa được xác nhận

Quy trình phát triển OEM

BSTFLEX hỗ trợ phát triển dựa trên bản vẽ thông qua Sản xuất gioăng nòng nọc tùy chỉnh dịch vụ.

Một quy trình phát triển tiêu biểu có thể bao gồm:

1. Đánh giá ứng dụng và nhiệt độ
2. Xác nhận cấu hình mặt cắt ngang
3. Xác nhận mốc khung và hình học tổng thể
4. Đánh giá hướng bóng đèn và đuôi (hoặc bầu và đuôi)
5. Lựa chọn vật liệu vỏ và lõi
6. Đánh giá kết cấu góc và mối nối
7. Sản xuất khung nguyên mẫu
8. Đánh giá độ khít và độ nén của khách hàng
9. Phê duyệt bản vẽ hoặc mẫu
10. Sản xuất hàng loạt

Quá trình sản xuất nên dựa trên bản vẽ đã được phê duyệt, mẫu đã được phê duyệt hoặc mẫu tham chiếu chính đã thỏa thuận thay vì mô tả kích thước khung không chính thức.

Kiểm tra và nghiệm thu nguyên mẫu

Trước khi phê duyệt khung để sản xuất, hãy kiểm tra nguyên mẫu so với bản vẽ và thiết bị.

Trường hợp thiết bị có yêu cầu xác định về độ rò rỉ, hiệu suất nhiệt hoặc khả năng ngăn chặn quy trình, hãy thực hiện bài kiểm tra hệ thống áp dụng. Chỉ riêng việc quan sát trực quan không chứng minh được hiệu suất kín khí hoặc định mức áp suất.

Ứng dụng cho Gioăng Tadpole Khung Tranh Liền Mạch

Gioăng tadpole khung kín tùy chỉnh có thể được xem xét cho:

• Cửa lò mẻ công nghiệp
• Cửa lò sơn tĩnh điện
• Cửa ra vào lò nung dạng đi bộ vào
• Cửa lò xử lý nhiệt
• Tấm tiếp cận lò nung
• Cửa kiểm tra lò hơi
• Cửa buồng nhiệt
• Nắp tiếp cận ống gió
• Tấm thiết bị kiểm soát ô nhiễm
• Vỏ bọc chịu nhiệt độ cao
• Thiết bị gia nhiệt OEM

Để biết vật liệu lò nung công nghiệp và lựa chọn lõi, hãy xem xét Hướng dẫn về gioăng nòng nọc cửa lò nung công nghiệp .

Danh sách kiểm tra RFQ cho khung gioăng nòng nọc liền vòng

Các câu hỏi thường gặp

Gioăng tadpole khung liền có hoàn toàn liền mạch không?

Không nhất thiết. “Liền” thường mô tả dạng vòng kín hoàn thiện. Cấu trúc sản xuất có thể bao gồm đường nối hoặc mối nối đóng được thiết kế kỹ thuật. Xác nhận thiết kế thực tế trước khi mô tả khung là liền mạch.

Tôi nên chỉ định kích thước khung bên trong hay bên ngoài?

Có thể sử dụng một trong hai nếu tài liệu tham khảo được xác định rõ ràng. Kích thước tâm bầu cũng rất hữu ích. Bản vẽ phải hiển thị mốc đo lường thay vì cung cấp chiều rộng và chiều cao không có nhãn.

Khung liền có thể sử dụng cấu hình bầu đôi không?

Có, một khung kín tùy chỉnh có thể được phát triển từ cấu hình bầu đôi khi thiết bị cung cấp hai rãnh tiếp xúc được hỗ trợ. Cả đường đi của bầu, khoảng cách, các góc và khe hở lắp đặt đều phải được xác định.

BSTFLEX có thể tái tạo gioăng khung ảnh hiện có không?

Có. Khung hiện có, mẫu cấu hình, bản vẽ thiết bị và kích thước lắp đặt có thể được sử dụng để phát triển sản phẩm thay thế. Khung bị mòn nên được bổ sung thêm các phép đo thiết bị thực tế.

Khung có thể có hình tròn hoặc hình bầu dục không?

Có. Gioăng tadpole vòng kín có thể được phát triển theo đường viền hình chữ nhật, hình tròn, hình bầu dục hoặc tùy chỉnh, tùy thuộc vào cấu hình, vật liệu, hình học uốn và xem xét sản xuất.

Những vật liệu nào có sẵn?

Các cấu trúc có sẵn có thể bao gồm lớp bọc bằng sợi thủy tinh, silica, gốm và vải phủ với các tùy chọn lõi bằng sợi, dây thừng, thép không gỉ, lưới rỗng, gốm hoặc Inconel. Lựa chọn cuối cùng phụ thuộc vào môi trường vận hành hoàn chỉnh.

Khung có thể được cung cấp cho sản xuất OEM không?

Có. Sau khi phê duyệt mẫu và bản vẽ, các cấu hình khung tùy chỉnh có thể được sản xuất cho nguồn cung ứng OEM hàng loạt và lặp lại.

Yêu cầu gioăng Tadpole khung ảnh liền tùy chỉnh

BSTFLEX sản xuất gioăng tadpole khung ảnh liền, gioăng tadpole vòng kín và cấu hình gioăng được tạo hình tùy chỉnh cho thiết bị OEM và các dự án thay thế công nghiệp.

Gửi bản vẽ khung hoàn chỉnh cùng với cấu hình mặt cắt, hướng bầu, hình học góc, yêu cầu về vật liệu, khe hở lắp đặt, nhiệt độ vận hành và số lượng yêu cầu.

Đối với các dự án thay thế, hãy bao gồm ảnh chụp và mẫu gioăng hiện có nếu có, đồng thời cung cấp kích thước thiết bị thực tế vì khung đã qua sử dụng có thể đã bị giãn hoặc nén vĩnh viễn.
